1. مقدمه
بیم دتکتورها یکی از اجزای کلیدی سیستمهای اعلام حریق هستند که در فضاهای بزرگ و باز مانند انبارها، سالنهای بزرگ، فرودگاهها و مراکز خرید استفاده میشوند. این دتکتورها با استفاده از پرتوهای نوری به تشخیص دود و آتش میپردازند و به اپراتورها امکان میدهند تا به سرعت به وقوع حریق واکنش نشان دهند.
2. تاریخچه بیم دتکتورها
تاریخچه بیم دتکتورها به دهههای گذشته بازمیگردد، زمانی که نیاز به سیستمهای اعلام حریق موثرتر و دقیقتر به ویژه در فضاهای بزرگ و باز احساس شد. با پیشرفت فناوری در زمینه اپتیک و الکترونیک، بیم دتکتورها نیز توسعه یافتند و به یکی از ابزارهای اساسی در سیستمهای اعلام حریق تبدیل شدند.
3. انواع بیم دتکتورها
بیم دتکتورها به دو دسته کلی تقسیم میشوند: بیم دتکتورهای خطی (Linear Beam Detectors) و بیم دتکتورهای منعکس شده (Reflective Beam Detectors). هر یک از این دستهها شامل انواع مختلفی هستند که در زیر به بررسی آنها میپردازیم:
3.1. بیم دتکتورهای خطی
این نوع از بیم دتکتورها از دو جزء اصلی تشکیل شدهاند: فرستنده (Transmitter) و گیرنده (Receiver). این دو جزء در دو طرف فضای تحت نظارت نصب میشوند و یک پرتو نور (معمولاً مادون قرمز) از فرستنده به گیرنده ارسال میشود. اگر دود یا مانعی در مسیر پرتو قرار گیرد، شدت نور دریافتی توسط گیرنده کاهش مییابد و سیستم این تغییر را به عنوان وجود دود تشخیص میدهد.
ویژگیهای بیم دتکتورهای خطی:
- پوشش گسترده: میتوانند فضاهایی به طول ۱۰۰ متر یا بیشتر را پوشش دهند.
- نصب در دو نقطه: نیاز به نصب فرستنده و گیرنده در دو طرف فضا دارند.
- حساسیت بالا: قادر به تشخیص دود در غلظتهای کم هستند.
کاربردها:
- سالنهای صنعتی با سقفهای بلند.
- انبارهای بزرگ.
- ترمینالهای حمل و نقل.

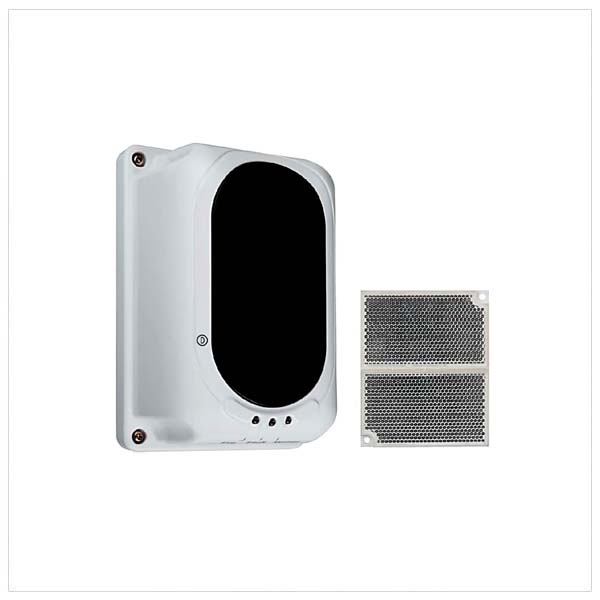

بیم دتکتورهای منعکس شده
- در این نوع، فرستنده و گیرنده در یک واحد نصب میشوند و پرتو نور به یک بازتابنده (Reflector) که در طرف دیگر فضا نصب شده است، ارسال میشود. پرتو نور پس از برخورد با بازتابنده، به گیرنده بازمیگردد. اگر دود یا مانعی در مسیر پرتو قرار گیرد، شدت نور بازتابیده شده کاهش مییابد و سیستم این تغییر را تشخیص میدهد.
ویژگیهای بیم دتکتورهای بازتابی:
- نصب سادهتر: تنها نیاز به نصب یک واحد الکترونیکی و یک بازتابنده دارد.
- صرفهجویی در هزینه: به دلیل کاهش تعداد قطعات، هزینه نصب و نگهداری کمتری دارد.
- پوشش متوسط: معمولاً برای فضاهایی با طول ۵۰ تا ۱۰۰ متر مناسب هستند.
کاربردها:
- سالنهای ورزشی.
- موزهها و گالریها.
- فضاهای تجاری بزرگ.
بیم دتکتورهای چند پرتویی (Multi-Beam Detectors):
این نوع از بیم دتکتورها از چندین پرتو نور استفاده میکنند که به صورت موازی یا در زوایای مختلف ارسال میشوند. این طراحی باعث افزایش دقت و کاهش احتمال خطا در تشخیص دود میشود، به ویژه در فضاهای بزرگ و پیچیده.
ویژگیهای بیم دتکتورهای چند پرتویی:
- دقت بالا: استفاده از چندین پرتو نور باعث کاهش خطاهای ناشی از عوامل محیطی مانند گرد و غبار میشود.
- پوشش گسترده و انعطافپذیر: مناسب برای فضاهای بزرگ با سقفهای بلند و پیچیده.
- هزینه بالاتر: به دلیل پیچیدگی طراحی و تعداد بیشتر قطعات، هزینه بیشتری دارند.
کاربردها:
- فضاهای صنعتی بزرگ با ماشینآلات متعدد.
- سالنهای کنفرانس بزرگ.
- مراکز داده (Data Centers).
عملکرد بیم دتکتورها
تشخیص دود
عملکرد اصلی بیم دتکتورها تشخیص دود است. هنگامی که دود در مسیر پرتو نور قرار میگیرد، شدت نور دریافتی توسط گیرنده کاهش مییابد. سیستم این تغییر را به عنوان وجود دود تشخیص داده و آلارم فعال میشود.
پایش مداوم
بیم دتکتورها به صورت مداوم مسیر پرتو نور را پایش میکنند. هر گونه اختلال در مسیر پرتو (مانند دود، گرد و غبار یا مانع فیزیکی) میتواند باعث فعالسازی آلارم شود.
کاهش خطا
بسیاری از بیم دتکتورهای پیشرفته دارای قابلیتهایی برای کاهش خطا هستند. به عنوان مثال، آنها میتوانند بین دود و سایر عوامل اختلالزا (مانند گرد و غبار یا بخار) تفاوت قائل شوند. این کار معمولاً با استفاده از الگوریتمهای پردازش سیگنال و تنظیم حساسیت دستگاه انجام میشود.
ارتباط با سیستمهای اعلام حریق
بیم دتکتورها معمولاً به سیستمهای اعلام حریق مرکزی متصل میشوند. هنگامی که دود تشخیص داده میشود، سیگنال به سیستم مرکزی ارسال شده و آلارم فعال میشود.
تنظیمات و کالیبراسیون
بیم دتکتورها نیاز به تنظیمات اولیه و کالیبراسیون دارند تا مطمئن شویم که پرتو نور به درستی به گیرنده یا بازتابنده میرسد. این تنظیمات معمولاً توسط تکنسینهای متخصص انجام میشود.
همین الآن پروژه اعلام حریق خود را در مهندسی برق بهشتی ثبت کنید.
مزایای بیم دتکتورها
- پوشش وسیع: بیم دتکتورها میتوانند فضاهای بزرگ و باز را پوشش دهند و به تشخیص دقیق دود و آتش کمک کنند.
- دقت بالا: این دتکتورها دارای دقت بالایی در تشخیص دود و آتش هستند و میتوانند به سرعت وقوع حریق را اعلام کنند.
- نصب آسان: بیم دتکتورها به راحتی نصب میشوند و نیاز به تعمیر و نگهداری کمتری دارند.
چالشهای بیم دتکتورها
- حساسیت به گرد و غبار: بیم دتکتورها ممکن است به گرد و غبار حساس باشند و به طور نادرست به وجود دود یا آتش واکنش نشان دهند.
- محدودیت در فضاهای کوچک: این دتکتورها در فضاهای کوچک و محدود کارایی کمتری دارند و ممکن است به درستی عمل نکنند.
- نیاز به تنظیم دقیق: برای عملکرد بهینه، بیم دتکتورها نیاز به تنظیم دقیق دارند و هر گونه عدم تنظیم میتواند باعث عدم تشخیص صحیح شود.
آینده بیم دتکتورها
با پیشرفتهای فناوری، آینده بیم دتکتورها به سمت استفاده از فناوریهای نوین حرکت میکند. برخی از پیشرفتهای آینده در این زمینه عبارتند از:
- استفاده از حسگرهای پیشرفته: استفاده از حسگرهای پیشرفته میتواند به بهبود دقت و کارایی بیم دتکتورها کمک کند.
- ارتقاء امنیت سایبری: با افزایش تهدیدات سایبری، نیاز به ارتقاء امنیت سیستمهای بیم دتکتورها افزایش یافته است.
- پیشرفت در تکنولوژی اپتیک: با پیشرفت در تکنولوژی اپتیک، بیم دتکتورها میتوانند با دقت بیشتری عمل کنند و به تشخیص سریعتر و دقیقتر دود و آتش کمک کنند.
نتیجهگیری
بیم دتکتورها یکی از اجزای کلیدی سیستمهای اعلام حریق هستند که نقش مهمی در تشخیص دود و آتش در فضاهای بزرگ و باز ایفا میکنند. با توجه به مزایا و کاربردهای گسترده بیم دتکتورها، نیاز به تحقیق و توسعه در این زمینه برای بهبود کارایی و کاهش هزینهها بسیار ضروری است. همچنین، استفاده از فناوریهای نوین و حسگرهای پیشرفته میتواند به بهبود عملکرد و پایداری بیم دتکتورها کمک کند.
