تجهیزات حفاظت الکتریکی برای محافظت از افراد و دستگاه‌های الکتریکی در برابر خطرات الکتریکی طراحی شده‌اند. این تجهیزات نه تنها به افزایش ایمنی کمک می‌کنند، بلکه از آسیب دیدن دستگاه‌های گران قیمت و خرابی‌های پرهزینه جلوگیری می‌کنند. در این مقاله به بررسی انواع تجهیزات حفاظت الکتریکی و اهمیت استفاده از آن‌ها خواهیم پرداخت.

 انواع تجهیزات حفاظت الکتریکی



1. کلیدهای محافظتی

– کلیدهای مینیاتوری (MCB): این کلیدها برای محافظت از مدارهای الکتریکی در برابر جریان‌های اضافی طراحی شده‌اند. آنها به سرعت عمل کرده و از آتش‌سوزی و آسیب به تجهیزات جلوگیری می‌کنند. MCB‌ها به صورت سریال با مدار نصب می‌شوند و زمانی که جریان بیش از حد مجاز باشد، مدار را قطع می‌کنند.

– کلیدهای محافظ نشتی جریان (RCD): این کلیدها با تشخیص نشت جریان به زمین، مدار را قطع می‌کنند. آنها به ویژه برای محافظت از افراد در برابر شوک‌های الکتریکی موثر هستند. RCD‌ها قادر به شناسایی نشت جریان حتی در محدوده میلی‌آمپر هستند و به طور خودکار مدار را قطع می‌کنند.

2. فیوزها

– فیوزهای حفاظتی: فیوزها به عنوان اولین خط دفاعی در برابر جریان‌های اضافی عمل می‌کنند. آنها با ذوب شدن سیم داخلی، مدار را قطع کرده و از آسیب دیدن تجهیزات جلوگیری می‌کنند. فیوزها به دو نوع اصلی تقسیم می‌شوند: فیوزهای اتوماتیک و فیوزهای غیراتوماتیک. فیوزهای اتوماتیک قابلیت جایگزینی سریع را دارند و فیوزهای غیراتوماتیک نیاز به تعویض دستی دارند.

3. ترانسفورماتورهای حفاظتی

– ترانسفورماتورهای ایزوله کننده: این ترانسفورماتورها برای جداسازی مدارهای الکتریکی و کاهش خطر شوک الکتریکی استفاده می‌شوند. آنها با ارائه ایزولاسیون الکتریکی، ایمنی بیشتری را فراهم می‌کنند. علاوه بر این، ترانسفورماتورهای ایزوله کننده می‌توانند از انتقال نویزهای الکتریکی نیز جلوگیری کنند و به بهبود کیفیت برق کمک کنند.

4. سرج ارسترها (Surge Arresters)

– ارسترهای ولتاژ گذرا: این دستگاه‌ها برای حفاظت از تجهیزات الکتریکی در برابر ولتاژهای گذرا و شوک‌های الکتریکی ناشی از رعد و برق یا سوئیچینگ برق طراحی شده‌اند. این ارسترها با جذب و تخلیه انرژی اضافی از بروز آسیب به تجهیزات حساس جلوگیری می‌کنند.

5. تجهیزات حفاظت از اضافه ولتاژ (SPD)

– دستگاه‌های حفاظت از اضافه ولتاژ: این دستگاه‌ها برای حفاظت از تجهیزات در برابر ولتاژهای بالا و گذرا که ممکن است باعث آسیب به تجهیزات حساس شوند، استفاده می‌شوند. SPD‌ها به عنوان یک مسیر کم مقاومت برای جریان‌های اضافی عمل می‌کنند و با جذب این جریان‌ها از تجهیزات محافظت می‌کنند.

اهمیت استفاده از تجهیزات حفاظت الکتریکی

استفاده از تجهیزات حفاظت الکتریکی به دلایل مختلفی اهمیت دارد:
– ایمنی افراد: محافظت از افراد در برابر شوک‌های الکتریکی و آسیب‌های جسمی. این تجهیزات می‌توانند جان افراد را نجات دهند و از بروز حوادث ناگوار جلوگیری کنند.

– حفظ تجهیزات: جلوگیری از آسیب دیدن تجهیزات گرانقیمت و حساس. تجهیزات حفاظت الکتریکی می‌توانند از دستگاه‌ها در برابر شرایط خطرناک محافظت کنند و هزینه‌های تعمیر و تعویض را کاهش دهند.

– کاهش هزینه‌ها: جلوگیری از هزینه‌های تعمیر و نگهداری ناشی از خرابی تجهیزات. با استفاده از تجهیزات حفاظت الکتریکی می‌توان از بروز خرابی‌های جدی و هزینه‌بر جلوگیری کرد.

– افزایش عمر مفید تجهیزات: محافظت از تجهیزات در برابر شرایط ناخواسته و افزایش عمر مفید آن‌ها. این تجهیزات می‌توانند به بهبود عملکرد و طول عمر دستگاه‌ها کمک کنند.



تجهیزات حفاظتی الکتریکی مهندسی برق بهشتی



 استانداردها و مقررات تجهیزات حفاظت الکتریکی



برای اطمینان از عملکرد صحیح و ایمنی تجهیزات حفاظت الکتریکی، رعایت استانداردها و مقررات مربوطه بسیار اهمیت دارد. این استانداردها توسط سازمان‌های مختلفی تدوین شده‌اند و معیارهای مشخصی برای انتخاب، نصب و استفاده از تجهیزات حفاظت الکتریکی تعیین می‌کنند.



1. استانداردهای بین‌المللی

– IEC (کمیسیون بین‌المللی الکتروتکنیک): این سازمان استانداردهای بین‌المللی برای تجهیزات حفاظت الکتریکی تدوین می‌کند. استانداردهای IEC شامل معیارهایی برای طراحی، تولید و آزمایش تجهیزات حفاظت الکتریکی است.

– IEEE (انجمن مهندسان برق و الکترونیک): این سازمان نیز استانداردهای مختلفی در زمینه تجهیزات حفاظت الکتریکی ارائه می‌دهد. استانداردهای IEEE بر اساس تحقیقات علمی و تجربیات عملی تدوین می‌شوند.

2. استانداردهای ملی

– کشورها و نهادهای ملی: هر کشور ممکن است استانداردهای خاص خود را برای تجهیزات حفاظت الکتریکی داشته باشد. این استانداردها معمولاً با استانداردهای بین‌المللی هماهنگ هستند و ممکن است نیازهای خاص محلی را در نظر بگیرند.

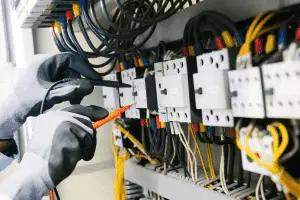

استاندارد های سیستم حفاظت الکتریکی مهندسی برق بهشتی



چالش‌ها و فرصت‌های پیش رو

در حالی که تجهیزات حفاظت الکتریکی نقش بسیار مهمی در ایمنی و کارایی سیستم‌های الکتریکی ایفا می‌کنند، اما چالش‌ها و فرصت‌های مختلفی نیز در این زمینه وجود دارد. برخی از این چالش‌ها شامل انتخاب صحیح تجهیزات، نصب و نگهداری مناسب و آگاهی از تکنولوژی‌های جدید است.

1. انتخاب صحیح تجهیزات

– تحلیل نیازها: برای انتخاب تجهیزات مناسب، نیاز است که نیازهای خاص هر سیستم الکتریکی به دقت تحلیل شود. این شامل بررسی نوع مدار، جریان مصرفی، و محیط نصب می‌شود.
– مشاوره با کارشناسان: مشاوره با کارشناسان و متخصصان در زمینه تجهیزات حفاظت الکتریکی می‌تواند به انتخاب صحیح تجهیزات کمک کند.

2. نصب و نگهداری مناسب

– نصب صحیح: نصب صحیح تجهیزات حفاظت الکتریکی بسیار اهمیت دارد. نصب نادرست می‌تواند عملکرد تجهیزات را تحت تاثیر قرار دهد و خطرات ایمنی ایجاد کند.
– نگهداری منظم: تجهیزات حفاظت الکتریکی نیاز به نگهداری منظم دارند تا عملکرد صحیح آنها تضمین شود. این شامل بررسی و تعویض دوره‌ای قطعات، تمیزکاری و آزمایش‌های دوره‌ای است.



چند نکته مهم درمورد تجهیزات حفاظت الکتریکی:

در مورد تجهیزات حفاظت الکتریکی، این چند نکته طلایی و حیاتی را همیشه به خاطر داشته باشید:

1. کلید محافظ جان (RCD) Residual Current Device)

  • حتماً از RCD در مدارهای برق ساختمان استفاده کنید تا در صورت نشتی جریان (حتی ۳۰ میلی‌آمپر)، مدار را قطع کند و از برق‌گرفتگی جلوگیری شود.

  • تست ماهانه کلید RCD با دکمه Test را فراموش نکنید.

2. فیوز و مدارشکن مناسب

  • فیوزها و کلیدهای مدارشکن (MCB) باید با جریان نامی مدار متناسب باشند تا از اضافه‌بار و اتصال کوتاه جلوگیری کنند.

  • هیچ‌گاه فیوز معیوب را با سیم یا فویل جایگزین نکنید!

3. ارتینگ (سیستم زمین) صحیح

  • تمام دستگاه‌های برقی و تابلوها باید به سیستم ارت (زمین) متصل باشند تا در صورت نشتی، جریان به زمین منتقل شود.

  • مقاومت سیستم ارت باید زیر ۵ اهم باشد (طبق استاندارد IEC 60364).

4. استفاده از محافظ‌های ولتاژ (Surge Protector)

  • برای تجهیزات حساس (مثل کامپیوترها، سیستم‌های مخابراتی) از محافظ ولتاژ استفاده کنید تا در برابر نوسانات برق (رعدوبرق، قطعی‌های ناگهانی) محافظت شوند.

5. عایق‌بندی و بازرسی دوره‌ای

  • سیم‌های فرسوده یا دارای عایق آسیب‌دیده را فوراً تعویض کنید.

  • بازرسی دوره‌ای تجهیزات برقی توسط تکنسین‌های خبره ضروری است.

6. رعایت فاصله ایمنی (حفاظت در برابر قوس الکتریکی)

  • در تابلوهای برق فشارقوی، رعایت فاصله ایمنی برای جلوگیری از قوس الکتریکی (Arc Flash) حیاتی است.

  • از لباس‌های محافظ و ابزارهای عایق‌دار استفاده کنید.

7. قطع برق قبل از تعمیرات

  • همیشه قبل از کار روی مدارهای برق، قطع بودن برق را با ولت‌متر چک کنید (اصطلاحاً LOTO: Lock Out – Tag Out).

8. آشنایی با کمک‌های اولیه برق‌گرفتگی

  • در صورت برق‌گرفتگی، اول برق را قطع کنید، سپس مصدوم را با ابزار غیرهادی (مثل چوب خشک) جدا کرده و CPR انجام دهید.

رعایت این اصول ساده می‌تواند از بسیاری از حوادث مرگبار جلوگیری کند. 🔌⚡ همیشه ایمنی را اولویت اول قرار دهید!



 نتیجه‌گیری

تجهیزات حفاظت الکتریکی نقش بسیار مهمی در افزایش ایمنی و کارایی سیستم‌های الکتریکی ایفا می‌کنند. با انتخاب و نصب صحیح این تجهیزات می‌توان از خطرات الکتریکی جلوگیری کرده و عمر مفید تجهیزات را افزایش داد. در نهایت، استفاده از تجهیزات حفاظت الکتریکی به‌عنوان یک سرمایه‌گذاری هوشمندانه در جهت حفظ ایمنی و کارایی سیستم‌های الکتریکی محسوب می‌شود.

با رعایت استانداردها و مقررات مربوط به تجهیزات حفاظت الکتریکی و آگاهی از چالش‌ها و فرصت‌های پیش رو، می‌توان از بروز مشکلات جدی جلوگیری کرده و به بهبود عملکرد سیستم‌های الکتریکی کمک کرد. این تجهیزات نه تنها به افزایش ایمنی کمک می‌کنند، بلکه به کاهش هزینه‌های نگهداری و افزایش عمر مفید تجهیزات نیز منجر می‌شوند.
