مقدمه
ماسفتهای قدرت (Power MOSFETs) به عنوان یکی از مهمترین قطعات در الکترونیک قدرت، نقش بسزایی در تبدیل و کنترل انرژی الکتریکی ایفا میکنند. این نیمههادیها به دلیل سرعت سوئیچینگ بالا، بازدهی عالی و قابلیت تحمل ولتاژ و جریانهای بالا، در طیف وسیعی از کاربردها از جمله منابع تغذیه سوئیچینگ، درایوهای موتور، اینورترها و مبدلهای DC-DC استفاده میشوند. این مقاله به بررسی مفاهیم، ساختار، عملکرد، مزایا، چالشها و کاربردهای ماسفتهای قدرت میپردازد.

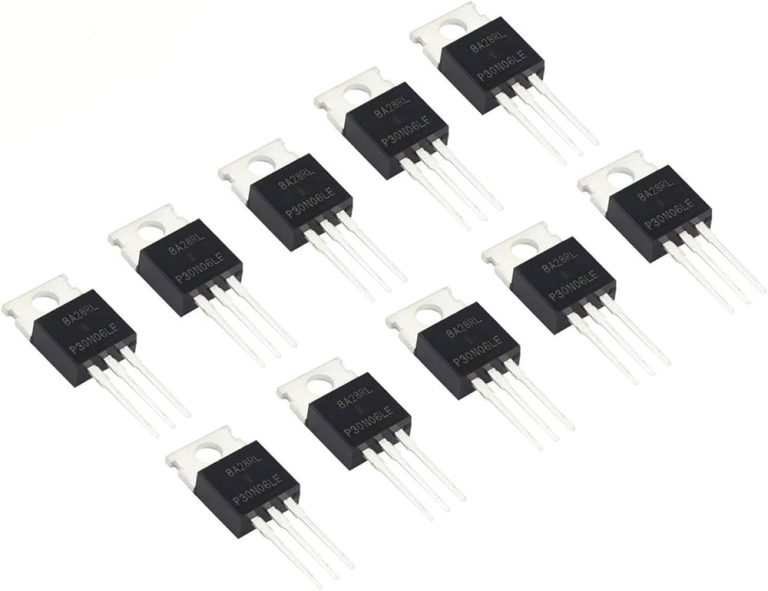

تعریف ماسفت قدرت
ماسفت قدرت POwer Mosfet نوعی ترانزیستور اثر میدانی (FET) است که برای کنترل توان الکتریکی در ولتاژها و جریانهای بالا طراحی شده است. این قطعه از سه پایه اصلی به نامهای گیت (Gate)، درین (Drain) و سورس (Source) تشکیل شده است. با اعمال ولتاژ به پایه گیت، جریان بین درین و سورس کنترل میشود. ماسفتهای قدرت به دلیل ساختار خاص خود، قابلیت تحمل ولتاژهای بالا و جریانهای زیاد را دارند و میتوانند به سرعت سوئیچ کنند.
ساختار ماسفت قدرت
1. ساختار کلی
ماسفتهای قدرت POwer Mosfet از لایههای نیمههادی مختلفی تشکیل شدهاند که به صورت عمودی یا افقی چیده شدهاند. ساختار عمودی (Vertical DMOS) رایجترین نوع ماسفت قدرت است که شامل لایههای زیر میباشد:
- سابستریت (Substrate): لایه پایه که معمولاً از جنس سیلیکون با ناخالصیهای نوع N+ است.
- اپیلایه (Epitaxial Layer): لایه نازکی از سیلیکون با ناخالصیهای نوع N- که روی سابستریت قرار میگیرد.
- بدنه (Body): لایهای از سیلیکون با ناخالصیهای نوع P که در داخل اپیلایه تشکیل میشود.
- سورس (Source): ناحیههای کوچکی از سیلیکون با ناخالصیهای نوع N+ که در داخل بدنه قرار میگیرند.
- گیت (Gate): الکترودی که از طریق یک لایه اکسید نازک (Gate Oxide) از بدنه جدا شده است.
2. کانال N و P
ماسفتهای قدرت POwer Mosfet به دو نوع اصلی تقسیم میشوند: کانال N و کانال P. در ماسفتهای کانال N، جریان الکترونها بین درین و سورس جریان مییابد، در حالی که در ماسفتهای کانال P، جریان حفرهها (Holes) جریان مییابد. ماسفتهای کانال N به دلیل تحرک پذیری بالاتر الکترونها، رایجتر و کارآمدتر هستند.
عملکرد ماسفت قدرت
1. حالت قطع (Off State)
در حالت قطع، ولتاژ گیت نسبت به سورس صفر یا منفی است و هیچ جریانی بین درین و سورس جریان نمییابد. در این حالت، ماسفت مانند یک کلید باز عمل میکند.
2. حالت اشباع (Saturation State)
با اعمال ولتاژ مثبت به گیت، یک کانال رسانایی بین درین و سورس تشکیل میشود و جریان شروع به جریان یافتن میکند. در این حالت، ماسفت مانند یک کلید بسته عمل میکند و جریان به راحتی از آن عبور میکند.
3. حالت خطی (Linear State)
در حالت خطی، ماسفت مانند یک مقاومت کنترلشده عمل میکند. با تغییر ولتاژ گیت، مقاومت بین درین و سورس تغییر میکند و جریان عبوری تنظیم میشود.
مزایای ماسفتهای قدرت
1. سرعت سوئیچینگ بالا
ماسفتهای قدرت POwer Mosfet به دلیل زمان سوئیچینگ کوتاه، قابلیت کار در فرکانسهای بالا را دارند. این ویژگی باعث کاهش تلفات سوئیچینگ و افزایش بازدهی سیستمهای الکترونیک قدرت میشود.
2. بازدهی بالا
با کاهش تلفات سوئیچینگ و هدایت، ماسفتهای قدرت بازدهی بالایی دارند. این امر منجر به کاهش مصرف انرژی و تولید گرمای کمتر میشود.
3. قابلیت تحمل ولتاژ و جریان بالا
ماسفتهای قدرت POwer Mosfet قابلیت تحمل ولتاژهای بالا (تا چند صد ولت) و جریانهای زیاد (تا چند ده آمپر) را دارند. این ویژگی باعث میشود که این قطعات در کاربردهای توان بالا استفاده شوند.
4. کنترل آسان
با اعمال ولتاژ به پایه گیت، جریان بین درین و سورس به راحتی کنترل میشود. این امر باعث سادگی طراحی مدارهای کنترل و درایو میشود.
5. اندازه کوچک
ماسفتهای قدرت POwer Mosfet نسبت به سایر قطعات الکترونیک قدرت مانند تریستورها و IGBTها اندازه کوچکتری دارند. این ویژگی باعث کاهش حجم و وزن سیستمهای الکترونیک قدرت میشود.
چالشهای ماسفتهای قدرت
1. تلفات هدایت
در حالت هدایت، ماسفتهای قدرت دارای مقاومت بین درین و سورس (Rds(on)) هستند که باعث ایجاد تلفات هدایت میشود. این تلفات در جریانهای بالا میتواند قابل توجه باشد.
2. حساسیت به دما
ماسفتهای قدرت POwer Mosfet به دما حساس هستند و افزایش دما میتواند باعث کاهش عملکرد و افزایش تلفات شود. این امر نیاز به سیستمهای خنککننده مناسب را افزایش میدهد.
3. حساسیت به ولتاژ گیت
ولتاژ گیت باید به دقت کنترل شود تا از آسیب به لایه اکسید گیت جلوگیری شود. ولتاژهای بالاتر از حد مجاز میتوانند باعث خرابی ماسفت شوند.
4. هزینه
ماسفتهای قدرت POwer Mosfet با قابلیتهای بالا ممکن است هزینه بیشتری نسبت به سایر قطعات الکترونیک قدرت داشته باشند. این امر میتواند در کاربردهای کمهزینه چالشبرانگیز باشد.
همچنین بخوانید: هارمونیکها
کاربردهای ماسفت قدرت در برق صنعتی
ماسفتهای قدرت (Power MOSFETs) به دلیل ویژگیهایی مانند سرعت سوئیچینگ بالا، بازدهی خوب و قابلیت تحمل ولتاژ و جریان بالا، در کاربردهای مختلف برق صنعتی استفاده میشوند. برخی از مهمترین موارد استفاده از ماسفتهای قدرت در برق صنعتی عبارتند از:
۱. درایوهای موتور (Motor Drives)
- کنترل سرعت و گشتاور موتورهای AC و DC.
- استفاده در اینورترها برای تبدیل جریان DC به AC و کنترل موتورهای القایی.
۲. منابع تغذیه سوئیچینگ (Switched-Mode Power Supplies – SMPS)
- تبدیل ولتاژ AC به DC با بازدهی بالا.
- استفاده در منابع تغذیه صنعتی، کامپیوتری و تجهیزات الکترونیکی.
۳. اینورترها (Inverters)
- تبدیل جریان DC به AC برای استفاده در سیستمهای خورشیدی، یوپیاس (UPS) و سیستمهای برق اضطراری.
- کنترل فرکانس و ولتاژ خروجی در اینورترهای صنعتی.
۴. مبدلهای DC-DC (DC-DC Converters)
- تبدیل سطح ولتاژ DC به سطح دیگر (مانند بوست یا باک).
- استفاده در سیستمهای انتقال انرژی و کنترل توان.
۵. کنترلکنندههای روشنایی (Lighting Controllers)
- کنترل روشنایی LED و سایر سیستمهای روشنایی صنعتی.
- استفاده در بالاستهای الکترونیکی برای لامپهای فلورسنت.
۶. سیستمهای جوشکاری (Welding Systems)
- کنترل جریان و ولتاژ در دستگاههای جوشکاری صنعتی.
- استفاده در منابع تغذیه با فرکانس بالا برای جوشکاری مقاومتی.
۷. سیستمهای انرژی تجدیدپذیر (Renewable Energy Systems)
- استفاده در کنترلرهای شارژ خورشیدی و سیستمهای مدیریت باتری.
- تبدیل انرژی در سیستمهای فتوولتائیک و توربینهای بادی.
۸. بارهای القایی و خازنی (Inductive and Capacitive Loads)
- کنترل بارهای القایی مانند سیمپیچها و موتورها.
- استفاده در مدارهای اصلاح ضریب توان (Power Factor Correction – PFC).
۹. سیستمهای UPS (Uninterruptible Power Supplies)
- تامین برق بدون وقفه برای تجهیزات حساس.
- کنترل سوئیچینگ بین منابع برق اصلی و باتری.
۱۰. کنترلکنندههای دما (Temperature Controllers)
- استفاده در سیستمهای گرمایش و سرمایش صنعتی.
- کنترل المنتهای گرمایی با دقت بالا.
۱۱. مبدلهای فرکانس (Frequency Converters)
- تغییر فرکانس برق برای تطبیق با نیازهای تجهیزات صنعتی.
- استفاده در سیستمهای انتقال توان با فرکانس متغیر.
۱۲. سیستمهای انتقال توان (Power Transmission Systems)
- استفاده در کلیدزنی ولتاژ بالا و جریان بالا.
- کنترل توان در خطوط انتقال و توزیع.
۱۳. بارهای مقاومتی (Resistive Loads)
- کنترل بارهای مقاومتی مانند هیترها و المنتهای گرمایی.
۱۴. سیستمهای ذخیرهسازی انرژی (Energy Storage Systems)
- مدیریت شارژ و دشارژ باتریها در سیستمهای ذخیرهسازی انرژی.
این موارد تنها بخشی از کاربردهای گسترده ماسفتهای قدرت در صنعت برق هستند. با توجه به پیشرفت فناوری، استفاده از این قطعات در کاربردهای نوین نیز در حال افزایش است.
آینده ماسفتهای قدرت
1. فناوریهای نیمههادی پیشرفته
با توسعه فناوریهای نیمههادی پیشرفته مانند گالیوم نیترید (GaN) و سیلیکون کاربید (SiC)، ماسفتهای قدرت با قابلیتهای بالاتر و تلفات کمتر در حال ظهور هستند. این فناوریها امکان کار در ولتاژها و فرکانسهای بالاتر را فراهم میآورند.
2. بهبود سیستمهای خنککننده
با افزایش توان و چگالی توان ماسفتهای قدرت، نیاز به سیستمهای خنککننده پیشرفته افزایش مییابد. فناوریهای جدید مانند خنککنندههای مایع و مواد تغییر فاز دهنده در حال توسعه هستند.
3. یکپارچهسازی و مینیاتوریسازی
با پیشرفت فناوریهای ساخت، ماسفتهای قدرت در حال کوچکتر شدن و یکپارچهتر شدن هستند. این امر باعث کاهش حجم و وزن سیستمهای الکترونیک قدرت و افزایش قابلیتهای آنها میشود.
4. بهبود قابلیت اطمینان
با توسعه مواد و ساختارهای جدید، قابلیت اطمینان ماسفتهای قدرت در حال بهبود است. این امر باعث افزایش عمر مفید و کاهش خرابیها در سیستمهای الکترونیک قدرت میشود.
نتیجهگیری
ماسفتهای قدرت به عنوان یکی از مهمترین قطعات در الکترونیک قدرت، نقش بسزایی در تبدیل و کنترل انرژی الکتریکی ایفا میکنند. این نیمههادیها به دلیل سرعت سوئیچینگ بالا، بازدهی عالی و قابلیت تحمل ولتاژ و جریانهای بالا، در طیف وسیعی از کاربردها استفاده میشوند. در آینده، فناوریهای نیمههادی پیشرفته، بهبود سیستمهای خنککننده، یکپارچهسازی و بهبود قابلیت اطمینان نقش مهمی در توسعه و بهبود ماسفتهای قدرت خواهند داشت. با این حال، چالشهایی مانند تلفات هدایت، حساسیت به دما و هزینه نیز باید مورد توجه قرار گیرند. در نهایت، ماسفتهای قدرت به عنوان یک ابزار قدرتمند، به سیستمهای الکترونیک قدرت کمک میکنند تا در عصر دیجیتال رقابتپذیر و پایدار باقی بمانند.
