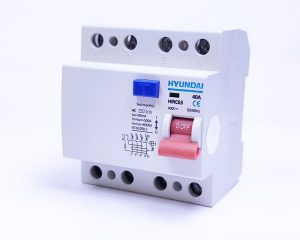

بخش اول: کلید نشتی جریان (محافظ جان) چیست؟

کلید نشتی جریان دستگاهی است که با اندازه‌گیری اختلاف جریان بین سیم فاز و نول، در صورت بروز نشتی (حتی بسیار کم)، مدار را به‌صورت خودکار قطع می‌کند.

اصل ماجرا ساده است:
اگر جریان واردشده از فاز دقیقاً از نول برنگردد، یعنی مقداری از جریان «گم شده» و احتمالاً وارد بدن انسان یا بدنه دستگاه شده است.
محافظ جان بلافاصله این اختلاف را تشخیص می‌دهد و برق را قطع می‌کند.

چرا به محافظ جان نیاز داریم؟

• جلوگیری از برق‌گرفتگی انسان

• جلوگیری از آتش‌سوزی ناشی از نشتی جریان

• جلوگیری از سوختن تجهیزات حساس

• افزایش ایمنی مدارهای صنعتی و ساختمانی

• الزام استاندارد برق ساختمان و مقررات ملی

بخش دوم: محافظ جان چگونه کار می‌کند؟ (آموزشی و دقیق)

اصل عملکرد: سنجش تفاضلی جریان

در داخل کلید نشتی جریان یک هسته حلقه‌ای و یک ترانس جریان (RCD CT) وجود دارد. سیم فاز و نول از درون این هسته عبور می‌کنند.

در حالت عادی:
جریان فاز = جریان بازگشتی در نول
پس تفاضل جریان = صفر

اما در صورت اتصال بدن انسان یا نشتی به زمین:
جریان خروجی فاز ≠ جریان بازگشتی نول
تفاضل جریان ≠ صفر

وقتی این اختلاف از مقدار تنظیم‌شده (مثلاً ۳۰ میلی‌آمپر) بیشتر شود، محافظ جان سیم‌پیچ تریپ را فعال کرده و مدار را قطع می‌کند.

بخش سوم: حساسیت‌های مختلف محافظ جان

میزان حساسیت (Residual Current Sensitivity) یکی از مهم‌ترین ویژگی‌های محافظ جان است.

نکته مهم:

برای حفاظت از انسان استاندارد جهانی، استفاده از ۳۰ میلی‌آمپر است.
کمتر از آن بسیار حساس و بیشتر از آن بیشتر برای حفاظت از تجهیزات استفاده می‌شود.

بخش چهارم: انواع کلید نشتی جریان

۱. کلید محافظ جان نوع AC

تشخیص نشتی جریان AC
مناسب بارهای ساده مثل:

• لامپ‌ها

• مقاومت‌ها

• وسایل حرارتی

ارزان‌ترین نوع ولی کمترین دقت برای تجهیزات جدید.

۲. نوع A

تشخیص نشتی جریان AC و DC پالسی
مناسب بارهای الکترونیکی مثل:

• کولر گازی

• ماشین لباسشویی

• درایوها

• منابع تغذیه سوئیچینگ

این نوع بهترین انتخاب برای ساختمان‌های جدید است.

۳. نوع F

تشخیص جریان‌های DC پیچیده
مناسب اینورترهای کوچک، کولرهای جدید، موتورهای با کنترل سرعت

۴. نوع B

حساس‌ترین و حرفه‌ای‌ترین نوع
تشخیص AC + DC + فرکانس‌های بالا
مناسب:

• درایوهای فرکانس بالا

• تجهیزات صنعتی

• شارژر خودروهای برقی

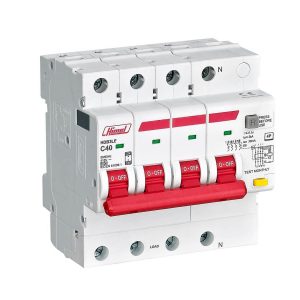

۵. RCBO

ترکیب:

• محافظ جان

• کلید مینیاتوری

در یک دستگاه
مناسب برای تابلوهای کوچک و مدارهایی که نیاز به حفاظت کامل دارند.

بخش پنجم: تفاوت کلید نشتی جریان جان با کلید مینیاتوری

نتیجه‌گیری

محافظ جان مکمل کلید مینیاتوری است، نه جایگزین آن.
برای حفاظت کامل باید هر دو در تابلو نصب شوند.

همچنین بخوانید : انواع باطری

بخش ششم: ساختار داخلی کلید نشتی جریان

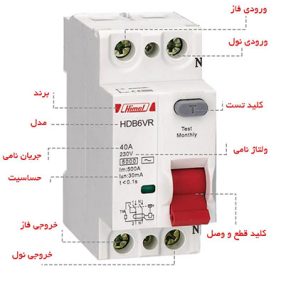

اجزای اصلی:

• هسته حلقه‌ای مغناطیسی

• سیم‌پیچ اندازه‌گیری

• سیم‌پیچ تریپ (قطع کننده)

• مکانیزم قطع

• کلید تست

• کنتاکت‌های ورودی و خروجی

بخش هفتم: نحوه تست صحیح کلید نشتی جریان

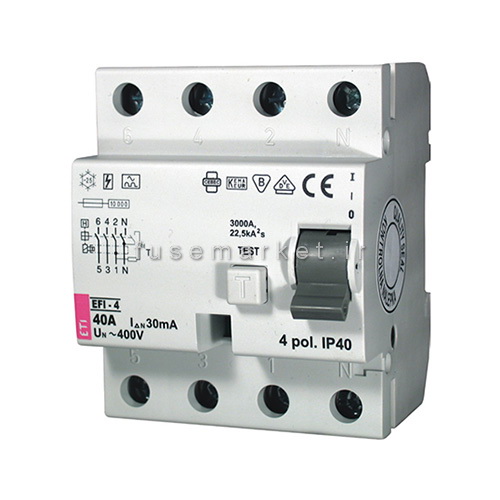

بر روی تمام کلیدهای نشتی جریان یک کلید Test (T) وجود دارد.
با فشردن آن:

• دستگاه یک نشتی مصنوعی ایجاد می‌کند.

• محافظ جان باید فوراً قطع کند.

نکات تست:

• حداقل هر ماه یک بار انجام شود.

• در تابلوهای صنعتی «سالی یک بار تست عملی با دستگاه RCD Tester» انجام شود.

• در صورت عدم قطع، کلید خراب است و باید تعویض شود.

بخش هشتم: روش صحیح نصب کلید نشتی جریان

نکات مهم نصب:

• ورودی فاز و نول فقط از محافظ جان عبور کنند.

• خروجی نول نباید با نول‌های دیگر اشتراک داشته باشد.

• اتصال زمین باید جدا باشد (N و PE نباید مشترک شوند).

• قبل از محافظ جان باید کلید مینیاتوری یا فیوز نصب شود.

• سمت ورودی و خروجی را جابه‌جا نصب نکنید.

چیدمان استاندارد در تابلو برق:

۱. کلید اصلی
۲. محافظ جان
۳. توزیع نول و ارت
۴. کلیدهای مینیاتوری

بخش نهم: خطاهای رایج در نصب کلید نشتی جریان

❌ اشتباه ۱: مشترک شدن نول چند محافظ جان

این شایع‌ترین دلیل قطع‌کردن‌های بی‌دلیل است.

❌ اشتباه ۲: اتصال نادرست سیم ارت

ارت باید کاملاً مستقل باشد.

❌ اشتباه ۳: گرفتن خروجی نول از نول ورودی

باعث عملکرد اشتباه دستگاه می‌شود.

❌ اشتباه ۴: استفاده از نوع AC برای تجهیزات اینورتر

باعث عدم قطع در شرایط خطرناک می‌شود.

بخش دهم: انتخاب بهترین کلید نشتی جریان

برای انتخاب مناسب باید معیارهای زیر بررسی شوند:

۱. جریان نامی کلید (In)

از ۲۵ تا ۶۳ آمپر
برای ساختمان‌ها معمولاً ۲۵A یا ۴۰A مناسب است.

۲. حساسیت نشتی (IΔn)

برای حفاظت انسان: ۳۰mA
برای برق اصلی: ۱۰۰mA یا ۳۰۰mA

۳. نوع حفاظت

AC – A – F – B
در ساختمان‌های جدید نوع A توصیه می‌شود.

۴. برند معتبر

برندهای مناسب:

• اشنایدر

• هافمن

• پارس‌سوییچ

• هیوندای

• LS

• زیمنس

بخش یازدهم: نگهداری و عیب‌یابی محافظ جان

عیب ۱: قطع شدن‌های مکرر

احتمالات:

• نشتی در یک وسیله برقی

• سیم‌کشی معیوب

• نول اشتراکی

• رطوبت در پریزها

عیب ۲: قطع نکردن محافظ جان

• نوع کلید نامناسب است (AC به‌جای A)

• خراب بودن کلید

• سیم‌کشی نادرست

عیب ۳: عمل‌کردن در زمان روشن کردن کولر گازی

چون کولر گازی‌های جدید جریان‌های DC پالسی دارند، نیاز به محافظ جان نوع A یا F دارند.

بخش دوازدهم: مزایای استفاده از کلید نشتی جریان

مزایای انسانی:

• جلوگیری از برق‌گرفتگی کشنده

• جلوگیری از شوک‌های الکتریکی

مزایای فنی:

• جلوگیری از نشت جریان خطرناک

• جلوگیری از آتش‌سوزی

• حفاظت از لوازم گران‌قیمت

مزایای اقتصادی:

• کاهش خسارت

• افزایش عمر تجهیزات

• جلوگیری از وقفه کاری در صنعت

بخش سیزدهم: کاربرد کلید نشتی جریان در صنعت

کاربردها:

• تابلوهای فرمان

• درایوها

• آتش‌نشانی و پمپ‌ها

• سیستم‌های HVAC

• خطوط تولید

• تجهیزات CNC

همچنین بخوانید : تایمرهای الکتریکی

بخش چهاردهم: استانداردهای کلید نشتی جریان

طراحی و عملکرد محافظ جان بر اساس استانداردهای بین‌المللی زیر انجام می‌شود:

• IEC 61008

• IEC 61009

• IEC 62423 (برای انواع B و F)

بخش پانزدهم: نکات مهم قبل از خرید کلید نشتی جریان

• بررسی نوع بار

• مقدار جریان نشتی طبیعی سیستم

• محیط نصب

• کیفیت ارت ساختمان

• وجود تجهیزات الکترونیکی حساس

بخش شانزدهم: جمع‌بندی

کلید نشتی جریان یا محافظ جان، یکی از حیاتی‌ترین عناصر در هر سیستم برق‌رسانی است. این دستگاه کوچک قادر است با تشخیص کمترین مقدار نشتی، از جان انسان و تجهیزات شما محافظت کند. انتخاب مناسب، نصب اصولی، تست دوره‌ای و نگهداری درست، تمام عواملی هستند که تضمین می‌کنند محافظ جان در لحظه خطر بهترین عملکرد را داشته باشد.
