مقدمه
سروو موتور Servomotor از مهمترین اجزای سیستمهای کنترل حرکت در صنایع مختلف محسوب میشود. این موتورها به دلیل دقت بالا، قابلیت کنترل موقعیت و سرعت، و کارایی بالا، در بسیاری از کاربردهای مهندسی مورد استفاده قرار میگیرند. در این مقاله، به بررسی ساختار، عملکرد، انواع، کاربردها و مزایای سروو موتورها Servomotor خواهیم پرداخت.
تعریف سروو موتور Servomotor

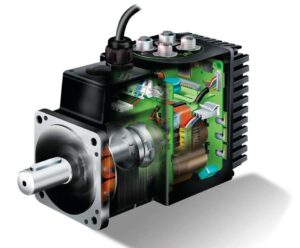

سروو موتور Servomotor نوعی موتور الکتریکی است که قادر به کنترل دقیق موقعیت، سرعت و گشتاور میباشد. این موتورها در سیستمهای حلقه بسته مورد استفاده قرار میگیرند و معمولاً شامل یک موتور، یک سنسور بازخورد، و یک کنترلر هستند که امکان کنترل دقیق حرکت را فراهم میآورند. کنترل موقعیت دقیق این موتورها آنها را به انتخابی ایدهآل برای کاربردهای حساس و پیچیده تبدیل کرده است.
تاریخچه سروو موتورها Servomotor
اولین نمونههای سروو موتور Servomotor در اوایل قرن بیستم توسعه یافتند و در سیستمهای مکانیکی ساده برای کنترل جهت استفاده شدند. با پیشرفت فناوری الکترونیک، این موتورها به طور گسترده در صنایع خودروسازی، هوافضا و رباتیک مورد استفاده قرار گرفتند. امروزه، پیشرفتهای جدید در حوزه الکترونیک قدرت و الگوریتمهای کنترل، سروو موتورها را به یکی از اساسیترین اجزای سیستمهای خودکار تبدیل کرده است.

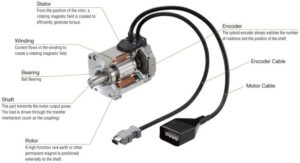

اجزای اصلی سروو موتور Servomotor
- موتور الکتریکی: تأمین نیروی محرکه اصلی برای حرکت محور.
- سنسور بازخورد (انکودر یا پتانسیومتر): اندازهگیری موقعیت و سرعت موتور.
- کنترلر: پردازش سیگنالهای بازخورد و تنظیم فرمان حرکتی.
- درایور: تبدیل سیگنالهای کنترلی به جریانهای مورد نیاز موتور.
- منبع تغذیه: تأمین انرژی مورد نیاز برای راهاندازی موتور و کنترلر.
- سیستم خنککننده: در موتورهای صنعتی که حرارت زیادی تولید میکنند، از سیستمهای خنککننده مانند فنها و هیتسینکها استفاده میشود.
نحوه عملکرد سروو موتور Servomotor
سروو موتورها Servomotor در سیستمهای حلقه بسته کار میکنند. این به این معناست که موقعیت یا سرعت واقعی موتور به وسیله یک سنسور اندازهگیری شده و به کنترلر ارسال میشود. سپس کنترلر با مقایسه مقدار واقعی با مقدار مطلوب، فرمان مناسب را به موتور ارسال میکند. اگر خطایی وجود داشته باشد، موتور به نحوی اصلاح میشود تا مقدار مطلوب را به دست آورد.
فرآیند عملکرد در سه مرحله:
- دریافت سیگنال ورودی از کنترلر.
- مقایسه موقعیت یا سرعت فعلی با مقدار مطلوب.
- ارسال سیگنال اصلاحی به موتور برای رسیدن به مقدار مطلوب.
انواع سروو موتورها Servomotor
1. سروو موتورهای دی سی DC Servomotor
سروو موتور DC نوعی موتور الکتریکی است که با استفاده از جریان مستقیم (DC) کار میکند و برای کنترل دقیق موقعیت، سرعت و گشتاور طراحی شده است. این نوع سروو موتور در سیستمهای کنترل حلقه بسته به کار میرود و شامل یک موتور DC، یک سیستم بازخورد (معمولاً انکودر یا پتانسیومتر)، یک درایور و یک کنترلر است.
اجزا
- موتور DC – بخش اصلی که نیروی مکانیکی را تولید میکند.
- سنسور بازخورد (انکودر یا پتانسیومتر) – اندازهگیری موقعیت شفت و ارسال اطلاعات به کنترلر.
- کنترلر – پردازش اطلاعات بازخورد و ارسال سیگنالهای اصلاحی برای رسیدن به موقعیت یا سرعت موردنظر.
- درایور (تقویتکننده سیگنال) – تأمین ولتاژ و جریان موردنیاز برای عملکرد صحیح موتور.
نحوه عملکرد
- کنترلر سیگنال ورودی را دریافت میکند و آن را با موقعیت فعلی مقایسه میکند.
- در صورت وجود خطا (اختلاف بین مقدار مطلوب و مقدار فعلی)، کنترلر یک سیگنال اصلاحی به موتور ارسال میکند.
- موتور حرکت میکند تا به موقعیت موردنظر برسد و اطلاعات جدید از طریق سنسور بازخورد به کنترلر ارسال میشود.
- این چرخه بهطور مداوم ادامه پیدا میکند تا دقت بالای موقعیتگیری تضمین شود.
ویژگی ها
✅ دقت و کنترل بالای موقعیت و سرعت
✅ پاسخدهی سریع به تغییرات ورودی
✅ هزینه کمتر نسبت به سروو موتورهای AC
✅ مصرف انرژی پایین و بازدهی بالا
کاربردها
🔹 رباتیک – کنترل دقیق مفاصل رباتها
🔹 پرینترهای سهبعدی و CNC – ایجاد حرکات دقیق
🔹 اتوماسیون صنعتی – کنترل ماشینآلات تولید
🔹 صنایع پزشکی – تجهیزات تصویربرداری و جراحی
2. سروو موتورهای ای سی AC Servomotor
سروو موتور AC نوعی موتور الکتریکی است که از جریان متناوب (AC) برای تأمین انرژی استفاده میکند و برای کنترل دقیق موقعیت، سرعت و گشتاور طراحی شده است. این موتورها در سیستمهای کنترل حلقه بسته استفاده میشوند و معمولاً شامل یک موتور سنکرون یا آسنکرون، یک انکودر برای بازخورد موقعیت و یک درایور (سروو درایو) برای کنترل عملکرد موتور هستند.
اجزا
- موتور AC: تأمین نیروی محرکه اصلی (معمولاً سنکرون با آهنربای دائمی یا آسنکرون).
- انکودر یا رزولور: حسگر بازخورد برای اندازهگیری موقعیت و سرعت.
- کنترلر: پردازش اطلاعات بازخورد و ارسال سیگنالهای اصلاحی به درایور.
- درایور (سروو درایو): تبدیل سیگنالهای کنترلی به ولتاژ و جریان موردنیاز موتور.
نحوه عملکرد
🔹 کنترلر مقدار مطلوب سرعت یا موقعیت را تعیین میکند.
🔹 سنسور بازخورد (انکودر) موقعیت و سرعت واقعی را اندازهگیری کرده و به کنترلر ارسال میکند.
🔹 کنترلر خطای بین مقدار مطلوب و مقدار واقعی را محاسبه کرده و دستور مناسب را به درایور میدهد.
🔹 درایور سیگنال مناسب را به موتور AC ارسال کرده و حرکت موتور اصلاح میشود.
🔹 این چرخه به طور پیوسته انجام میشود تا دقت بالای عملکرد تضمین شود.
ویژگیها و مزایا
✅ دقت و پایداری بالا در کنترل موقعیت و سرعت
✅ توان و راندمان بالاتر نسبت به سروو موتورهای DC
✅ عمر طولانیتر و نیاز کمتر به تعمیر و نگهداری
✅ قابلیت کار در شرایط صنعتی سخت مانند محیطهای پر از گرد و غبار یا دمای بالا
کاربردها
🔹 رباتیک صنعتی – بازوهای رباتیک و اتوماسیون دقیق
🔹 ماشینآلات CNC – برش، حفاری و شکلدهی دقیق
🔹 تجهیزات پزشکی – MRI، سیتیاسکن و دستگاههای جراحی رباتیک
🔹 سیستمهای حمل و نقل – کنترل موقعیت در پلهبرقی و آسانسور
🔹 صنعت هوافضا – هدایت پرههای توربین و سطوح کنترلی هواپیما
مقایسه سروو موتور DC و AC
| ویژگی | سروو موتور DC | سروو موتور AC |
|---|---|---|
| منبع تغذیه | جریان مستقیم (DC) | جریان متناوب (AC) |
| دقت کنترل | بالا | بسیار بالا |
| هزینه | کمتر | بیشتر |
| کاربرد | رباتیک، CNC، چاپگرها | صنایع سنگین، اتوماسیون پیشرفته |
3. سروو موتورهای خطی Linear Servomotor
سروو موتور خطی (Linear Servomotor) نوعی سروو موتور است که به جای حرکت چرخشی، یک حرکت خطی مستقیم را فراهم میکند. این موتورها برای کاربردهایی که نیاز به حرکت دقیق در یک مسیر مستقیم دارند، استفاده میشوند.
در حالی که سروو موتورها معمولاً یک شفت دوار دارند، سروو موتورهای خطی دارای یک استاتور و روتور خطی هستند که باعث ایجاد حرکت در مسیر طولی میشود. این ویژگی باعث افزایش دقت، سرعت و کنترل بهتر در سیستمهای مکانیکی میشود.
اجزا
- استاتور (Stator): شامل سیمپیچها که میدان مغناطیسی را تولید میکنند.
- روتور یا محرک (Forcer): بخشی که در مسیر خطی حرکت میکند.
- سنسور بازخورد (انکودر یا خطکش نوری): برای اندازهگیری موقعیت و ارسال اطلاعات به کنترلر.
- درایور: تأمینکننده جریان موردنیاز برای کنترل موتور.
- کنترلر: پردازش سیگنالها و تنظیم موقعیت و سرعت.
نحوه عملکرد
🔹 استاتور یک میدان مغناطیسی متغیر تولید میکند.
🔹 این میدان باعث حرکت روتور در یک مسیر مستقیم میشود.
🔹 سنسور بازخورد موقعیت دقیق را اندازهگیری کرده و اطلاعات را به کنترلر ارسال میکند.
🔹 کنترلر میزان خطا را بررسی کرده و دستورات اصلاحی را به درایور ارسال میکند تا حرکت دقیق تنظیم شود.
ویژگیها و مزایا
✅ دقت بسیار بالا – بدون نیاز به قطعات مکانیکی اضافی مانند چرخدندهها
✅ سرعت بالا – مناسب برای کاربردهای پرسرعت مانند دستگاههای CNC
✅ عدم اصطکاک مکانیکی – کاهش سایش و افزایش طول عمر
✅ نگهداری کم – به دلیل حذف قطعات چرخشی و تماس مکانیکی
کاربردها
🔹 ماشینآلات CNC و برش لیزری – حرکت دقیق و سریع در محورهای خطی
🔹 رباتیک صنعتی – برای جابجایی قطعات در مسیر مستقیم
🔹 چاپگرهای صنعتی و سهبعدی – کنترل حرکت هد چاپگر با دقت بالا
🔹 تجهیزات پزشکی – در اسکنرهای MRI و سیستمهای جراحی رباتیک
🔹 حمل و نقل خودکار – در مونوریلها و سیستمهای جابجایی هوشمند
مقایسه سروو موتور خطی و سروو موتور دوار
| ویژگی | سروو موتور خطی | سروو موتور دوار |
|---|---|---|
| نوع حرکت | خطی | چرخشی |
| دقت و کنترل | بسیار بالا | بالا |
| اصطکاک و سایش | کم | متوسط |
| سرعت | بسیار بالا | بالا |
| کاربرد | CNC، پزشکی، اتوماسیون | رباتیک، خودروسازی، هوافضا |
4. سروو موتورهای استپر (Stepper Servomotors)
سروو موتورهای استپر (Stepper Servomotors) ترکیبی از استپر موتور و کنترل حلقه بسته سروو هستند. این موتورها قابلیت گشتاور بالا و کنترل موقعیت دقیق استپر موتورها را با بازخورد حلقه بسته و دقت بالا در سروو موتورها ترکیب میکنند.
این موتورها معمولاً شامل یک استپر موتور، یک انکودر (Encoder) برای بازخورد موقعیت، و یک کنترلر حلقه بسته هستند که از طریق بازخورد موقعیت و سرعت، دقت و پایداری حرکت را افزایش میدهد.
اجزا
- استپر موتور: تولید حرکت پلهای با دقت بالا.
- انکودر (Encoder): اندازهگیری موقعیت واقعی و ارسال به کنترلر.
- کنترلر حلقه بسته: پردازش اطلاعات و اصلاح موقعیت برای دقت بیشتر.
- درایور: تأمین جریان و تنظیم سیگنالهای حرکتی موتور.
نحوه عملکرد
🔹 موتور استپر مانند یک استپر معمولی، پالسهای الکتریکی را دریافت کرده و حرکت میکند.
🔹 انکودر موقعیت واقعی شفت را اندازهگیری کرده و اطلاعات را به کنترلر ارسال میکند.
🔹 اگر اختلافی بین موقعیت واقعی و موقعیت مورد انتظار وجود داشته باشد، کنترلر سیگنال اصلاحی به درایور ارسال میکند.
🔹 این فرآیند باعث بهبود دقت، کاهش نویز و جلوگیری از گم شدن پلهها (Step Loss) میشود.
مزایا و ویژگیها
✅ دقت و کنترل بهتر نسبت به استپر موتورهای معمولی
✅ گشتاور بالا در سرعتهای پایین و متوسط
✅ حذف مشکل از دست دادن پلهها (Step Loss) به دلیل بازخورد موقعیت
✅ افزایش کارایی و کاهش گرمای تولیدی نسبت به استپرهای حلقه باز
✅ عدم نیاز به افزایش توان بیش از حد برای جلوگیری از گم شدن پلهها
کاربردها
🔹 ماشینهای CNC و پرینترهای سهبعدی – برای حرکت دقیق و جلوگیری از خطا
🔹 رباتیک – استفاده در بازوهای رباتیک و سیستمهای اتوماسیون
🔹 دستگاههای بستهبندی و جابجایی مواد – کنترل سرعت و موقعیت با دقت بالا
🔹 تجهیزات پزشکی – برای حرکت دقیق در دستگاههای تصویربرداری و جراحی
مقایسه سروو موتور استپر با استپر موتور و سروو موتور
| ویژگی | سروو موتور استپر | استپر موتور | سروو موتور |
|---|---|---|---|
| نوع کنترل | حلقه بسته | حلقه باز | حلقه بسته |
| دقت و پایداری | بسیار بالا | متوسط | بسیار بالا |
| گشتاور در سرعت پایین | بالا | بالا | متوسط |
| اتلاف انرژی و گرما | کم | زیاد | کم |
| هزینه | متوسط | کم | زیاد |
| کاربرد | CNC، پرینتر، رباتیک | پرینترهای معمولی، کاربردهای ساده | ماشینآلات سنگین، اتوماسیون پیشرفته |
چالشها و محدودیتهای سروو موتورها Servomotor
- هزینه بالا: سروو موتورها نسبت به موتورهای معمولی گرانتر هستند.
- پیچیدگی کنترل: نیاز به الگوریتمهای پیچیده برای تنظیم دقیق سرعت و موقعیت.
- حساسیت به شرایط محیطی: عملکرد آنها ممکن است تحت تأثیر دما و رطوبت قرار گیرد.
- نیاز به نگهداری منظم: سروو موتورها به دلیل وجود قطعات الکترونیکی حساس، نیازمند بررسی و نگهداری دورهای هستند.
آینده سروو موتورها Servomotor
پیشرفتهای اخیر در زمینه هوش مصنوعی و یادگیری ماشین، امکان بهبود عملکرد سروو موتورها Servomotor را فراهم کرده است. انتظار میرود که در آینده، این موتورها با قابلیتهای بیشتری از جمله خودتنظیمی و ارتباط با سیستمهای اینترنت اشیا (IoT) توسعه یابند. همچنین، فناوریهای جدیدی مانند سروو موتورها با مصرف انرژی بهینهتر و هوش مصنوعی برای پیشبینی مشکلات احتمالی، صنعت را متحول خواهند کرد.
نتیجهگیری
سروو موتور Servomotor یکی از مهمترین اجزای سیستمهای کنترل است که در صنایع مختلف از رباتیک گرفته تا خودروسازی و پزشکی کاربرد دارد. با توجه به پیشرفتهای اخیر در زمینه الکترونیک و کنترل، استفاده از این موتورها رو به افزایش است و آیندهای روشن برای آنها پیشبینی میشود.
