مهم‌ترین لوازم و تجهیزات حفاظت از موتورهای الکتریکی: از فیوز تا رله حرارتی

مقدمه: چرا حفاظت از موتورهای الکتریکی اهمیت دارد؟

موتورهای الکتریکی، یکی از حیاتی‌ترین اجزای هر سیستم صنعتی یا ساختمانی محسوب می‌شوند. از سیستم‌های تهویه مطبوع گرفته تا نوارهای نقاله، پمپ‌ها، کمپرسورها و ماشین‌آلات سنگین، همه به نوعی از نیروی محرکه‌ی الکتریکی بهره می‌برند. این موتورها در بسیاری از موارد بدون وقفه کار می‌کنند و عملکرد صحیح آن‌ها به‌طور مستقیم بر بهره‌وری، ایمنی و دوام تجهیزات تأثیر می‌گذارد.

با این حال، موتورهای الکتریکی در برابر خطراتی مانند اضافه‌بار، اتصال کوتاه، افزایش دما، افت یا افزایش ناگهانی ولتاژ، قطع فاز، نوسانات شبکه و حتی اشتباهات انسانی آسیب‌پذیر هستند. هر یک از این عوامل می‌تواند باعث سوختن سیم‌پیچ‌ها، آسیب به بلبرینگ‌ها یا در مواردی شدیدتر، آتش‌سوزی در تأسیسات شود.

در نتیجه، استفاده از تجهیزات حفاظتی و کلید های مناسب و استاندارد برای موتورهای الکتریکی نه تنها یک انتخاب هوشمندانه، بلکه یک ضرورت مهندسی و اقتصادی محسوب می‌شود. انتخاب درست این تجهیزات، نقش مهمی در افزایش عمر موتور، کاهش هزینه‌های تعمیر و نگهداری، و جلوگیری از توقف ناخواسته خطوط تولید ایفا می‌کند.

در این مقاله به‌صورت گام‌به‌گام و علمی به معرفی مهم‌ترین تجهیزات حفاظتی موتورهای الکتریکی خواهیم پرداخت و نکات کلیدی در انتخاب و استفاده از آن‌ها را بررسی می‌کنیم.

چرا حفاظت از موتورهای الکتریکی ضروری است؟

موتورهای الکتریکی به‌طور مداوم در معرض عوامل گوناگونی قرار دارند که می‌توانند عملکرد آن‌ها را مختل کنند یا حتی به سوختن کامل موتور منجر شوند. درک این خطرات، گام اول در طراحی یک سیستم حفاظتی مؤثر است.

۱. اضافه‌بار (Overload)

یکی از رایج‌ترین عوامل خرابی موتورها، اضافه‌بار است. این حالت زمانی رخ می‌دهد که موتور مجبور به کار با باری بیش از ظرفیت نامی خود باشد. ادامه‌ی کار در این شرایط باعث افزایش دمای سیم‌پیچ‌ها شده و در صورت عدم وجود سیستم حفاظتی، منجر به سوختن کامل موتور خواهد شد.

۲. اتصال کوتاه (Short Circuit)

اتصال کوتاه در مدار تغذیه موتور می‌تواند در کسری از ثانیه، جریان بسیار بالایی ایجاد کند که نه تنها به سیم‌پیچ‌های موتور، بلکه به کل سیستم برق‌رسانی نیز آسیب جدی وارد می‌کند. این وضعیت باید به‌سرعت توسط کلیدها یا فیوزهای مناسب تشخیص و مهار شود.

۳. افزایش دما

دما، دشمن پنهان موتورهای الکتریکی است. عواملی چون تهویه‌ی نامناسب، کار در محیط‌های گرم یا وجود گرد و غبار، می‌توانند باعث افزایش دمای موتور و تسریع در فرسودگی عایق‌ها شوند.

۴. نوسانات ولتاژ و قطع فاز

نوسانات شدید ولتاژ یا قطع یکی از فازها در موتوری سه‌فاز، می‌تواند باعث عدم تعادل در جریان مصرفی فازها شود. این عدم تعادل منجر به تولید گرمای موضعی در سیم‌پیچ‌ها و در نهایت آسیب جدی به موتور خواهد شد.

۵. راه‌اندازی‌های مکرر و اشتباهات انسانی

راه‌اندازی پی‌در‌پی موتور، بدون در نظر گرفتن زمان خنک‌کاری یا استفاده از تجهیزات مناسب، می‌تواند فشار مضاعفی بر سیستم وارد کند. همچنین اشتباهات در سیم‌کشی، انتخاب نادرست کابل یا تنظیمات ناصحیح تجهیزات حفاظتی، از جمله مواردی هستند که باید کنترل شوند.

 به‌همین دلیل است که استفاده از تجهیزات حفاظتی دقیق و قابل‌اعتماد برای موتورهای الکتریکی نه‌تنها توصیه می‌شود، بلکه در بسیاری از استانداردهای جهانی نظیر IEC و NEMA اجباری شده است.

مهم‌ترین تجهیزات حفاظت از موتورهای الکتریکی

در این بخش به‌صورت دقیق، هر یک از ابزارها و تجهیزات حفاظتی که برای محافظت از موتورهای الکتریکی استفاده می‌شن رو معرفی می‌کنیم. هرکدوم از این تجهیزات نقش خاصی در برابر یک یا چند نوع خطر ایفا می‌کنن. اولین و ساده‌ترین ابزار، فیوز هست.

۱. فیوزها (Fuses)

عملکرد:

فیوزها تجهیزات حفاظتی ساده‌ای هستند که برای محافظت در برابر اتصال کوتاه و افزایش بیش از حد جریان در مدار طراحی شده‌اند. زمانی که جریان از مقدار نامی فیوز بیشتر شود، عنصر داخلی فیوز ذوب شده و مسیر جریان را قطع می‌کند.

انواع فیوزها:

• فیوزهای ذوب‌شونده (کارتریجی): در مدارهای قدرت به‌کار می‌روند و تحمل جریان بالاتری دارند. برای حفاظت از موتورهای بزرگ و صنعتی مناسب هستند.

• فیوزهای مینیاتوری (MCB): بیشتر برای مدارات روشنایی یا موتورهای کوچک خانگی استفاده می‌شوند. در کاربردهای صنعتی محدودیت دارند.

• فیوزهای کندسوز (gL/gG): زمان قطع بیشتری دارند و در برابر جریان‌های لحظه‌ای ناشی از راه‌اندازی موتور مقاوم‌تر عمل می‌کنند.

مزایا:

• هزینه‌ی پایین

• ساختار ساده

• واکنش سریع به اتصال کوتاه

معایب:

• غیرقابل بازیابی: پس از عمل کردن باید تعویض شوند.

• نمی‌توانند موتور را در برابر اضافه‌بارهای جزئی یا تدریجی محافظت کنند.

• در برخی موارد باعث تأخیر در راه‌اندازی مجدد سیستم می‌شوند.

نکته مهم : استفاده از فیوز به‌تنهایی برای حفاظت کامل موتور کافی نیست و باید با دیگر تجهیزات مانند رله حرارتی یا کلید محافظ موتور ترکیب شود.

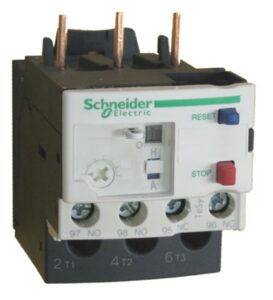

۲. رله حرارتی یا بی‌متال (Thermal Overload Relay)

عملکرد:

رله حرارتی که با نام بی‌متال نیز شناخته می‌شود، یکی از رایج‌ترین تجهیزات حفاظت موتورهای الکتریکی در برابر اضافه‌بار طولانی‌مدت است. این تجهیز با استفاده از خاصیت انبساط حرارتی دو فلز غیرهم‌جنس کار می‌کند. وقتی جریان موتور از حد مجاز بیشتر شود، حرارت ایجاد شده باعث خم شدن این فلزات شده و در نهایت مدار فرمان را قطع می‌کند.

محل نصب:

بی‌متال معمولاً در زیر یا کنار کنتاکتور نصب می‌شود و در مدار فرمان قرار دارد. یعنی در صورت تحریک، جریان برق مدار قدرت را قطع می‌کند و مانع ادامه‌ی کار موتور می‌شود.

ویژگی‌ها:

• قابل تنظیم بر اساس جریان نامی موتور

• دارای تیغه‌ی NO و NC جهت اتصال به مدارهای کنترلی و آلارم

• قابل استفاده مجدد پس از رفع خطا

مزایا:

• حفاظت مؤثر در برابر اضافه‌بار

• قیمت مناسب و در دسترس بودن

• عملکرد قابل اطمینان برای راه‌اندازی‌های معمولی

معایب:

• محافظت محدود در برابر اتصال کوتاه (باید همراه با فیوز یا کلید مغناطیسی استفاده شود)

• نسبت به دما و شرایط محیطی حساس است

• در برابر نوسانات لحظه‌ای سریع واکنش نمی‌دهد

نکته فنی: رله حرارتی با تاخیر زمانی عمل می‌کند، به همین دلیل برای موتورهایی که به راه‌اندازی زمان‌دار نیاز دارند (مثلاً موتورهای با گشتاور بالا)، انتخاب بسیار مناسبی است.

۳. رله مغناطیسی (Magnetic Relay)

عملکرد:

رله مغناطیسی نوعی تجهیز حفاظتی است که به‌طور خاص برای تشخیص سریع اتصال کوتاه طراحی شده است. این رله‌ها معمولاً در ساختار کلیدهای مغناطیسی یا کلید محافظ موتور (MPCB) به‌کار می‌روند و زمانی که جریان ناگهانی و بسیار زیاد از مدار عبور کند، به‌صورت آنی واکنش نشان می‌دهند و مدار را قطع می‌کنند.

در واقع، این رله‌ها بر اساس میدان مغناطیسی ناشی از عبور جریان شدید عمل می‌کنند؛ زمانی که جریان از حد تنظیم‌شده عبور کند، نیروی مغناطیسی باعث فعال شدن مکانیسم قطع می‌شود.

کاربرد:

• حفاظت موتورهای الکتریکی در برابر اتصال کوتاه

• بخش حیاتی از سیستم‌های ترکیبی مانند MPCB یا MCCB

مزایا:

• سرعت عملکرد بسیار بالا (در کسری از ثانیه)

• جلوگیری از تخریب شدید سیم‌پیچ‌ها و کابل‌ها

• ترکیب‌پذیر با دیگر تجهیزات حفاظتی

معایب:

• عدم توانایی در تشخیص اضافه‌بار تدریجی

• نیاز به تنظیم دقیق جریان قطع

• در صورت استفاده به‌تنهایی نمی‌تواند حفاظت کاملی ارائه دهد

نکته مهم: رله مغناطیسی معمولاً همراه با رله حرارتی یا بی‌متال استفاده می‌شود تا حفاظت کامل و چندلایه‌ای برای موتور فراهم شود. این ترکیب در بسیاری از تابلوهای برق صنعتی به‌عنوان استاندارد اجرا می‌شود.

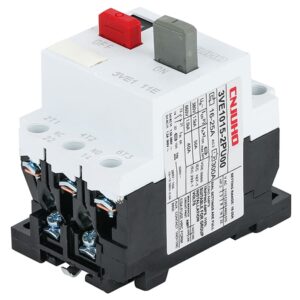

۴. کلید محافظ موتور (MPCB – Motor Protection Circuit Breaker)

عملکرد:

کلید محافظ موتور یا به اختصار MPCB، یک تجهیز چندمنظوره است که به‌صورت همزمان در برابر اتصال کوتاه، اضافه‌بار و خطاهای فازی از موتور محافظت می‌کند. این کلیدها ترکیبی از رله مغناطیسی، رله حرارتی و کلید قطع‌کننده مدار هستند و به‌طور خاص برای حفاظت مستقیم از موتور طراحی شده‌اند.

MPCB به صورت دستی یا الکترومغناطیسی عمل می‌کند و قابلیت تنظیم دقیق بر اساس جریان نامی موتور را دارد. این تجهیز می‌تواند مستقیماً در مسیر تغذیه موتور قرار بگیرد و نیاز به فیوز جداگانه را حذف کند.

قابلیت‌ها:

• تنظیم جریان نامی موتور

• حفاظت حرارتی قابل تنظیم (بی‌متال داخلی)

• حفاظت مغناطیسی در برابر اتصال کوتاه

• قطع مدار در صورت وقوع خطای فاز یا افت ولتاژ

مزایا:

• حفاظت کامل و چندمنظوره با یک تجهیز

• فضای کمتر در تابلو برق نسبت به ترکیب چند تجهیز مجزا

• سادگی نصب و بهره‌برداری

• قابلیت بازیابی سریع پس از وقوع خطا

• عدم نیاز به فیوز جداگانه

معایب:

• قیمت نسبتاً بالاتر از رله حرارتی و فیوز به‌صورت جداگانه

• محدودیت در ظرفیت‌های بسیار بالا (در برخی مدل‌ها)

• در صورت خرابی، ممکن است تمام عملکرد حفاظتی از دست برود

نکته کاربردی: در بسیاری از پروژه‌های صنعتی جدید، استفاده از MPCB به جای ترکیب فیوز + بی‌متال + کنتاکتور، رایج‌تر شده چون ساده‌تر، امن‌تر و قابل تنظیم‌تر است.

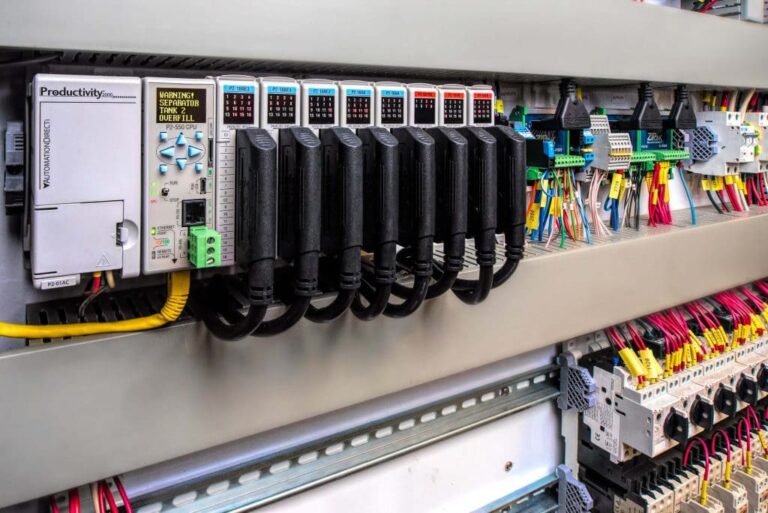

۵. رله‌های دیجیتال و حفاظتی هوشمند

عملکرد:

رله‌های دیجیتال یا رله‌های حفاظتی هوشمند، نسل جدیدی از تجهیزات حفاظت موتور هستند که علاوه بر حفاظت‌های پایه مانند اضافه‌بار و اتصال کوتاه، امکانات پیشرفته‌تری نظیر تشخیص خطای زمین، نظارت بر جریان، ولتاژ، توان، ضریب توان، ثبت خطاها و ارتباط با سیستم‌های مانیتورینگ صنعتی را فراهم می‌کنند.

این رله‌ها به‌صورت برنامه‌پذیر طراحی شده‌اند و در صورت بروز هرگونه خطای الکتریکی، می‌توانند موتور را به‌صورت دقیق و با تأخیر زمانی قابل تنظیم از مدار خارج کنند.

قابلیت‌ها:

• تنظیمات دقیق و برنامه‌پذیر برای انواع حفاظت

• ثبت داده‌ها و گزارش‌گیری از وضعیت موتور

• امکان اتصال به سیستم‌های مانیتورینگ صنعتی (مانند PLC و SCADA)

• تشخیص انواع خطاهای پیچیده (نظیر عدم تعادل فاز، نشتی زمین، فاز به زمین)

مزایا:

• حفاظت هوشمند و چندلایه

• مناسب برای موتورهای با حساسیت بالا یا کاربردهای حیاتی

• کاهش زمان توقف سیستم با تشخیص دقیق نوع خطا

• افزایش قابلیت اطمینان و نگهداری پیشگیرانه

معایب:

• قیمت بالا نسبت به تجهیزات سنتی

• نیاز به تنظیمات تخصصی و آموزش بهره‌بردار

• در برخی موارد نیازمند نرم‌افزار خاص جهت پیکربندی

نکته مهم: در پروژه‌هایی که مانیتورینگ از راه دور، تحلیل داده‌ها و افزایش قابلیت اطمینان سیستم اهمیت دارد، رله‌های دیجیتال بهترین گزینه هستند و می‌توانند نقش مهمی در پیاده‌سازی مفاهیم نگهداری پیش‌بینی‌پذیر (Predictive Maintenance) ایفا کنند.

۶. ترمیستور (PTC) و سنسورهای دمای موتور

عملکرد:

ترمیستورهای نوع PTC (Positive Temperature Coefficient) یا مقاومت‌های حساس به دما، حسگرهای کوچکی هستند که به‌طور مستقیم روی سیم‌پیچ‌های موتور نصب می‌شوند و با افزایش دما، مقاومت الکتریکی آن‌ها افزایش می‌یابد. این تغییر مقاومت توسط مدارهای کنترلی تشخیص داده شده و در صورت عبور از دمای بحرانی، فرمان قطع موتور صادر می‌شود.

کاربرد:

• حفاظت حرارتی مستقیم از سیم‌پیچ‌های موتور

• مناسب برای موتورهایی که در محیط‌های با شرایط سخت کار می‌کنند یا بارهای متغیر دارند

• استفاده در موتورهای با حساسیت بالا به دمای داخلی مانند موتورهای با عایق کلاس F یا H

مزایا:

• تشخیص دقیق دمای واقعی سیم‌پیچ‌ها

• واکنش سریع نسبت به افزایش دما

• افزایش عمر موتور به دلیل پیشگیری از آسیب‌های حرارتی

• قابلیت اتصال به سیستم‌های حفاظتی دیجیتال

معایب:

• نیاز به مدارهای کنترل و مانیتورینگ جداگانه

• حساسیت به نویزهای الکتریکی در برخی موارد

• هزینه نصب و راه‌اندازی بالاتر نسبت به رله‌های حرارتی سنتی

این تجهیز به‌خصوص در موتورهای حساس و پرهزینه کاربرد فراوان دارد و می‌تواند به‌عنوان مکمل سایر تجهیزات حفاظتی استفاده شود.

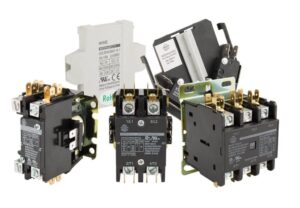

۷. کنتاکتور با حفاظت داخلی و مدار فرمان

عملکرد:

کنتاکتور یکی از اجزای کلیدی در سیستم‌های راه‌اندازی و کنترل موتور است که وظیفه قطع و وصل جریان برق موتور را بر عهده دارد. بعضی کنتاکتورها دارای مدارهای حفاظتی داخلی یا قابلیت اتصال به تجهیزات حفاظتی مانند بی‌متال و رله‌ها هستند که در مجموع، سیستم محافظتی موتور را کامل می‌کنند.

ویژگی‌ها:

• قطع و وصل جریان بر اساس فرمان‌های کنترل

• امکان اتصال به رله حرارتی برای حفاظت در برابر اضافه‌بار

• استفاده در راه‌اندازی مستقیم، ستاره-مثلث، و سایر روش‌های راه‌اندازی موتور

• قابلیت هماهنگی با سایر تجهیزات حفاظتی و سیستم‌های اتوماسیون

مزایا:

• اجرای سریع و مطمئن فرمان قطع و وصل موتور

• تسهیل نصب و بهره‌برداری در تابلوهای برق

• کمک به حفاظت موتور از طریق هماهنگی با رله‌های حرارتی و دیگر تجهیزات

معایب:

• به‌تنهایی نمی‌تواند محافظت کامل ارائه دهد

• نیازمند هماهنگی با سایر تجهیزات حفاظتی برای عملکرد بهینه

کنتاکتور بخش اصلی مدار فرمان است و نقش مهمی در حفاظت و کنترل موتور ایفا می‌کند.

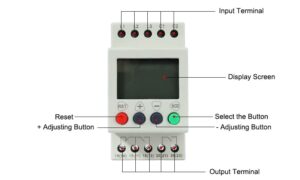

۸. سیستم‌های کنترل ولتاژ و فاز (رله کنترل فاز)

عملکرد:

رله کنترل فاز به منظور نظارت بر وضعیت ولتاژ و فازهای ورودی موتورهای سه‌فاز طراحی شده است. این سیستم‌ها می‌توانند وقوع مشکلاتی مانند قطع یک یا چند فاز، جابجایی فازها، عدم تعادل ولتاژ و افزایش یا کاهش ولتاژ را تشخیص دهند و در صورت بروز هرگونه خطا، مدار را قطع کنند تا از آسیب به موتور جلوگیری شود.

کاربرد:

• محافظت موتورهای سه‌فاز در برابر مشکلات ناشی از تغذیه برق

• افزایش عمر موتور و کاهش هزینه‌های تعمیر و نگهداری

• استفاده در صنایع مختلف و تجهیزات حساس

مزایا:

• حفاظت کامل در برابر خطاهای ولتاژ و فاز

• عملکرد سریع و دقیق

• قابلیت تنظیم پارامترهای مختلف بر اساس نیاز موتور و شبکه برق

معایب:

• هزینه نصب و راه‌اندازی نسبتاً بالاتر

• نیاز به تنظیم دقیق و تخصصی

• ممکن است در برخی شرایط نوسانات ناگهانی باعث قطع غیرضروری شود.

جمع‌بندی تجهیزات حفاظتی موتور

حفاظت موتورهای الکتریکی نیازمند ترکیبی از تجهیزات مختلف است که هر کدام نقش ویژه‌ای دارند. انتخاب درست این تجهیزات، بستگی به نوع موتور، شرایط محیطی، نوع بار و حساسیت کاربرد دارد. استفاده از سیستم‌های حفاظتی چندلایه، شامل فیوزها، رله‌های حرارتی و مغناطیسی، کلید محافظ موتور و سیستم‌های هوشمند، کلید جلوگیری از خرابی‌های پرهزینه و توقف ناخواسته تولید است.
