کلید هوایی ACB (Air Circuit Breaker) چیست؟

مقدمه کلید هوائی در سیستم‌های برق صنعتی

کلید هوایی یا Air Circuit Breaker (ACB) یکی از حیاتی‌ترین تجهیزات حفاظتی در سیستم‌های برق صنعتی است که نقش آن بسیار فراتر از یک کلید ساده قطع و وصل جریان است. این تجهیز نه‌تنها برای حفاظت در برابر خطاهایی مانند اتصال کوتاه و اضافه‌بار به‌کار می‌رود، بلکه وظیفه دارد پایداری شبکه و ایمنی تجهیزات و افراد را تضمین کند. در بسیاری از صنایع، یک خطای کوچک الکتریکی می‌تواند باعث توقف کامل خط تولید، ایجاد خسارت‌های مالی سنگین و حتی خطرات جانی شود. به همین دلیل، کلید هوایی به‌عنوان قلب حفاظتی تابلوهای فشار ضعیف و بخش ورودی سیستم‌های توزیع شناخته می‌شود.

کلید هوایی در دسته کلیدهای قدرت قرار می‌گیرد و معمولاً برای جریان‌های نامی بالا (از 630 آمپر تا چندین هزار آمپر) مورد استفاده قرار می‌گیرد. به همین دلیل است که در ورودی اصلی تابلوهای برق کارخانه‌ها، نیروگاه‌ها، ساختمان‌های اداری بزرگ و مراکز داده، همواره شاهد نصب ACB هستیم. این تجهیز به دلیل قابلیت تنظیم دقیق پارامترهای حفاظتی، عمر طولانی، و توانایی در هماهنگی با سایر کلیدها، یکی از پرکاربردترین و قابل اعتمادترین کلیدهای حفاظتی در سطح فشار ضعیف محسوب می‌شود.

علاوه بر نقش حفاظتی، کلید هوایی در ارتقای سطح هوشمندسازی سیستم‌های برق نیز اهمیت دارد. بسیاری از مدل‌های جدید ACB مجهز به واحدهای حفاظتی دیجیتال، ثبت رخدادها، مانیتورینگ جریان و حتی قابلیت اتصال به سیستم‌های مدیریت انرژی و BMS هستند. این ویژگی‌ها باعث شده کلید هوایی در دنیای امروز نه‌تنها به‌عنوان یک وسیله حفاظتی، بلکه به‌عنوان یک ابزار مدیریت انرژی و کنترل هوشمند نیز شناخته شود.

کلید هوایی چیست

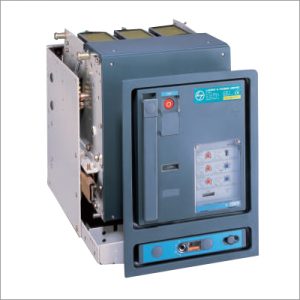

کلید هوایی یا Air Circuit Breaker (ACB) نوعی کلید قدرت است که وظیفه اصلی آن حفاظت از مدارهای الکتریکی در برابر خطاهایی نظیر اضافه‌بار، اتصال کوتاه و اتصال زمین است. همان‌طور که از نامش پیداست، محیط خاموش‌کننده قوس الکتریکی در این کلید، هوا است. به عبارت ساده، زمانی که جریان غیرعادی یا خطایی در مدار رخ دهد، کلید هوائی وارد عمل شده و مدار را به‌سرعت قطع می‌کند تا از آسیب به تجهیزات و بروز حوادث جلوگیری شود.

تعریف ACB و جایگاه آن در سطح فشار ضعیف

کلید هوایی معمولاً در محدوده ولتاژ فشار ضعیف (تا ۱۰۰۰ ولت AC) و جریان‌های بالا (معمولاً از ۶۳۰ آمپر تا بیش از ۶۳۰۰ آمپر) مورد استفاده قرار می‌گیرد. به همین دلیل در ورودی اصلی تابلو برق‌های فشار ضعیف، ژنراتورها، سیستم‌های اضطراری و مکان‌هایی که نیاز به جریان‌های بالا دارند، نصب می‌شود. در حقیقت می‌توان گفت ACB آخرین لایه حفاظتی قبل از ورود به سطح مصرف‌کننده‌های اصلی است.

محدوده جریانی و کاربردهای متداول

• جریان نامی: 630A تا 6300A

• ولتاژ کاری: تا حدود 690 ولت AC

• ظرفیت قطع اتصال کوتاه: از 25kA تا بیش از 100kA بسته به مدل و سازنده

کاربردهای متداول:

• حفاظت ورودی اصلی کارخانه‌ها و مراکز صنعتی

• حفاظت ژنراتورها و سیستم‌های پشتیبان (Standby Generators)

• حفاظت تابلوهای برق فشار ضعیف در ساختمان‌های بزرگ و مراکز داده

• استفاده در سیستم‌های اضطراری و تجهیزات حساس که نیاز به Selectivity دقیق دارند

به‌طور خلاصه، کلید هوایی یک تجهیز حفاظتی فشار ضعیف با توانایی قطع جریان‌های بسیار بالا و تنظیمات دقیق حفاظتی است که برای حفاظت مدارهای اصلی و حیاتی استفاده می‌شود.

تفاوت کلید هوایی با MCCB و MCB

برای درک بهتر اهمیت کلید هوائی (ACB)، لازم است آن را با سایر کلیدهای حفاظتی پرکاربرد مثل کلید کمپکت (MCCB) و کلید مینیاتوری (MCB) مقایسه کنیم. هر سه این کلیدها وظیفه اصلی‌شان حفاظت مدار در برابر خطاهاست، اما از نظر ظرفیت، دقت، محل استفاده و امکانات تفاوت‌های قابل توجهی دارند.

تفاوت از نظر ظرفیت قطع و وصل

• MCB (کلید مینیاتوری): مناسب برای جریان‌های کوچک (تا حدود 125 آمپر) و حفاظت مدارهای روشنایی و پریزها.

• MCCB (کلید کمپکت): برای جریان‌های متوسط (تا حدود 2500 آمپر) و حفاظت مدارهای صنعتی یا بارهای موتوری.

• ACB (کلید هوائی): برای جریان‌های بسیار بالا (630 تا 6300 آمپر) و مناسب حفاظت اصلی تابلو برق‌ها و ورودی سیستم‌های قدرت.

تفاوت از نظر تنظیمات حفاظتی

• MCB: دارای منحنی‌های ثابت (مانند B، C یا D) و غیرقابل تنظیم.

• MCCB: معمولاً دارای محدوده تنظیم جریان و زمان قطع برای حفاظت‌های اضافه‌بار و اتصال کوتاه.

• ACB: مجهز به یونیت حفاظتی پیشرفته (الکترونیکی یا دیجیتال) با قابلیت تنظیم کامل حفاظت‌های مختلف شامل Overload، Short-circuit، Earth fault و حتی Zone Selective Interlocking.

تفاوت از نظر قیمت، ابعاد و سناریوی کاربرد

• MCB: کوچک، ارزان و مناسب مصارف خانگی و تجاری سبک.

• MCCB: بزرگ‌تر، گران‌تر از MCB و مناسب بارهای صنعتی با جریان متوسط.

• ACB: بسیار بزرگ، سنگین و گران‌تر، اما با طول عمر بالا و امکانات کامل حفاظتی، مناسب سیستم‌های حیاتی و اصلی.

جمع‌بندی این بخش

اگر بخواهیم ساده بیان کنیم:

• برای یک مدار روشنایی یا پریز معمولی، MCB بهترین انتخاب است.

• برای بارهای صنعتی متوسط یا موتوری، MCCB کاربرد دارد.

• برای حفاظت اصلی تابلو برق‌های فشار ضعیف و مدارهای با جریان بالا، تنها گزینه مطمئن و استاندارد، کلید هوائی (ACB) است.

جدول مقایسه کلید ACB با MCCB و MCB

اجزای داخلی و ساختار کلید هوایی (ACB)

کلید هوایی برخلاف ظاهر بزرگ و سنگینش، یک سیستم دقیق و مهندسی‌شده است که از چندین بخش کلیدی تشکیل می‌شود. شناخت این اجزا برای دانشجویان و برقکاران حرفه‌ای اهمیت زیادی دارد، چون هم درک بهتری از عملکرد کلید ایجاد می‌کند و هم در زمان عیب‌یابی یا سرویس‌کاری کمک بزرگی خواهد بود.

1. کنتاکت‌ها و مکانیزم قطع

کنتاکت‌ها بخش اصلی کلید هستند که وظیفه قطع و وصل جریان را بر عهده دارند. در کلید هوایی معمولاً چندین جفت کنتاکت وجود دارد:

• کنتاکت‌های اصلی (Main Contacts): جریان دائم بار از طریق این‌ها عبور می‌کند.

• کنتاکت‌های کمکی (Arcing Contacts): هنگام قطع جریان وظیفه تحمل و خاموش‌کردن قوس الکتریکی را دارند تا کنتاکت‌های اصلی کمتر آسیب ببینند.

• مکانیزم فنری یا موتوری: برای ایجاد سرعت لازم در قطع و وصل جریان طراحی شده تا اطمینان حاصل شود قوس الکتریکی سریع خاموش می‌شود.

2. محفظه قوس و جرقه‌گیر (Arc Chute)

هنگام قطع جریان‌های بالا، قوس الکتریکی شدیدی بین کنتاکت‌ها ایجاد می‌شود. محفظه قوس شامل تیغه‌ها و صفحات فلزی است که این قوس را تقسیم، سرد و در نهایت خاموش می‌کند. وجود این بخش باعث افزایش طول عمر کلید و ایمنی بیشتر می‌شود.

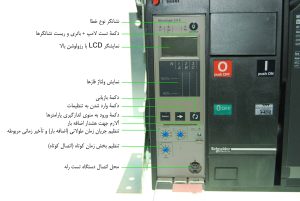

3. یونیت حفاظتی (Protection Unit)

یونیت حفاظتی مغز کلید هوایی محسوب می‌شود. در مدل‌های جدید این یونیت معمولاً الکترونیکی یا دیجیتال است و می‌تواند موارد زیر را کنترل و تنظیم کند:

• حفاظت اضافه‌بار (Overload Protection)

• حفاظت اتصال کوتاه لحظه‌ای (Instantaneous)

• حفاظت اتصال کوتاه با تأخیر (Short-time Delay)

• حفاظت اتصال زمین (Earth Fault)

• ثبت رخدادها و هشدارها

4. ماژول کشویی و اینترلاک‌ها

در بسیاری از ACB ها، کلید به‌صورت کشویی طراحی شده است تا امکان خارج‌کردن آن بدون قطع کابل‌کشی وجود داشته باشد. این قابلیت در تعمیر و نگهداری بسیار کاربردی است.
همچنین کلید هوایی مجهز به انواع اینترلاک‌های مکانیکی و الکتریکی است تا از خطای اپراتور جلوگیری شود؛ مثلاً اجازه نمی‌دهد کلید همزمان به دو منبع برق وصل شود.

5. تجهیزات جانبی و ماژول‌های کنترلی

• موتور شارژ فنر: برای کلیدهایی که نیاز به قطع و وصل خودکار دارند.

• کنتاکت‌های کمکی: برای ارسال وضعیت کلید (وصل یا قطع بودن) به سیستم‌های کنترلی.

• ماژول‌های ارتباطی: در مدل‌های مدرن برای اتصال به سیستم‌های مدیریت انرژی (BMS یا SCADA).

به‌طور خلاصه، کلید هوایی ترکیبی از قدرت مکانیکی بالا، ایمنی در خاموش‌کردن قوس الکتریکی و کنترل دیجیتال پیشرفته است. همین ترکیب باعث شدهاین تجهیز به یکی از مهم‌ترین عناصر حفاظتی در شبکه‌های برق صنعتی تبدیل شود.

اصول عملکرد و منحنی‌های حفاظتی کلید هوائی

کلید هوایی فقط یک وسیله ساده قطع و وصل نیست؛ در واقع می‌توان گفت مانند یک «مدیر حفاظتی هوشمند» برای سیستم برق عمل می‌کند. عملکرد آن بر اساس پایش دائم جریان و ولتاژ عبوری از مدار و مقایسه این مقادیر با تنظیمات حفاظتی از پیش تعیین‌شده است. اگر جریان از محدوده مجاز بالاتر برود یا شرایط غیرعادی رخ دهد، کلید وارد عمل می‌شود و مدار را قطع می‌کند.

حفاظت بلندمدت (Long-time Protection)

این حفاظت برای جلوگیری از آسیب‌های ناشی از اضافه‌بار مداوم طراحی شده است. فرض کنید یک کابل یا موتور مدت طولانی تحت جریان بیشتر از ظرفیت نامی‌اش کار کند؛ این موضوع باعث داغ شدن عایق و کاهش عمر تجهیز می‌شود. حفاظت بلندمدت به‌گونه‌ای عمل می‌کند که اگر جریان بیشتر از مقدار تنظیمی (مثلاً 1.2 برابر جریان نامی) برای مدت زمان مشخصی ادامه یابد، کلید مدار را قطع می‌کند.

حفاظت کوتاه‌مدت (Short-time Protection)

این نوع حفاظت به‌خصوص در مدارهایی اهمیت دارد که نیاز به هماهنگی حفاظتی بین چند کلید دارند. مثلاً اگر در یک خط فرعی اتصال کوتاه لحظه‌ای رخ دهد، بهتر است کلید نزدیک به خطا عمل کند و کلید اصلی ورودی وارد عمل نشود. حفاظت کوتاه‌مدت این امکان را می‌دهد که کلید ورودی کمی صبر کند تا کلید پایین‌دستی خطا را برطرف نماید.

حفاظت لحظه‌ای (Instantaneous Protection)

در شرایطی که جریان اتصال کوتاه بسیار شدید ایجاد شود، کلید باید فوراً و بدون هیچ تأخیری مدار را قطع کند. این حفاظت، آخرین سد دفاعی در برابر جریان‌های بسیار بالا است و مانع از تخریب تجهیزات یا حتی وقوع آتش‌سوزی می‌شود.

حفاظت اتصال زمین (Earth Fault Protection)

یکی از رایج‌ترین خطاها در شبکه‌های برق، اتصال هادی فاز به زمین است. این نوع خطا می‌تواند باعث برق‌گرفتگی، آتش‌سوزی یا اختلال در عملکرد تجهیزات شود. کلید هوایی با استفاده از واحد حفاظتی دیجیتال، این خطا را شناسایی کرده و مدار را در کسری از ثانیه قطع می‌کند.

پارامترهای کلیدی: Icu و Ics

• Icu (Ultimate Breaking Capacity): حداکثر جریان اتصال کوتاهی که کلید می‌تواند یک‌بار قطع کند، حتی اگر بعد از آن قابل استفاده نباشد.

• Ics (Service Breaking Capacity): جریانی است که کلید می‌تواند چندین بار بدون آسیب جدی قطع کند. معمولاً درصدی از Icu است. این پارامتر برای انتخاب کلید بسیار حیاتی است، چون نشان می‌دهد کلید در عمل تا چه حد قابل اعتماد است.

مفهوم Selectivity یا هماهنگی حفاظتی

یکی از نکات کلیدی در طراحی شبکه‌های صنعتی، انتخاب هماهنگ کلیدها است. منظور این است که در صورت وقوع خطا، فقط کلید نزدیک به محل خطا عمل کند و کلیدهای بالادستی بی‌دلیل قطع نشوند. به‌عنوان مثال اگر در یک کارگاه کوچک، پریز دچار اتصال کوتاه شود، باید کلید MCB همان خط قطع کند، نه کلید هوایی اصلی که برق کل کارخانه را خاموش می‌کند. تنظیم درست پارامترهای حفاظتی در ACB نقش بزرگی در تحقق این هماهنگی دارد.

Zone Selective Interlocking (ZSI)

یکی از قابلیت‌های پیشرفته کلیدهای هوایی مدرن، سیستم قفل‌گذاری حفاظتی ناحیه‌ای یا ZSI است. در این روش، کلیدها با هم ارتباط برقرار می‌کنند. اگر خطا در پایین‌دست رخ دهد، کلید نزدیک به خطا سریع عمل می‌کند و کلیدهای بالادستی کمی تأخیر می‌کنند تا از خاموشی گسترده جلوگیری شود. این ویژگی مخصوصاً در تابلوهای برق بزرگ و مراکز داده اهمیت بسیار بالایی دارد.

به زبان ساده: کلید هوایی مثل یک پزشک متخصص است که هم خطاهای کوچک (اضافه‌بار)، هم خطاهای شدید (اتصال کوتاه) و هم خطاهای خطرناک (اتصال زمین) را تشخیص داده و متناسب با شدت آن واکنش نشان می‌دهد.

 جدول نمونه تنظیمات حفاظتی ACB

این مقادیر نمونه‌های آموزشی هستند و در عمل باید طبق مشخصات تولیدکننده و شرایط پروژه تنظیم شوند.

انواع کلید هوایی (ACB)

کلیدهای هوایی بسته به طراحی، نحوه نصب و امکانات حفاظتی در مدل‌های مختلفی تولید می‌شوند. شناخت این انواع کمک می‌کند تا در پروژه‌های صنعتی یا ساختمانی بتوان بهترین گزینه را انتخاب کرد.

1. کلید هوایی ثابت (Fixed Type ACB)

در این نوع کلید، کلید به‌صورت ثابت در تابلو نصب می‌شود و امکان بیرون‌آوردن آن بدون قطع کامل کابل‌کشی وجود ندارد.
مزایا:

• قیمت کمتر نسبت به مدل کشویی

• طراحی ساده‌تر و اشغال فضای کمتر
  معایب:

• تعمیر یا تعویض کلید نیاز به خاموش کردن کامل تابلو دارد

• انعطاف‌پذیری کمتر در بهره‌برداری

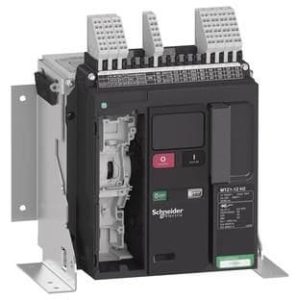

2. کلید هوایی کشویی (Withdrawable Type ACB)

این نوع کلید روی ریل نصب شده و می‌توان آن را به‌راحتی از تابلو خارج یا وارد کرد، بدون اینکه کابل‌ها باز شوند.
مزایا:

• امکان سرویس و تعمیر آسان بدون خاموش کردن کل تابلو

• ایمنی بیشتر به‌دلیل وجود حالت‌های مختلف (وصل، قطع، تست)
  معایب:

• هزینه بالاتر

• نیاز به فضای بیشتر در تابلو

3. کلید هوایی سه پل و چهار پل

• سه پل: برای سیستم‌های سه‌فاز متداول استفاده می‌شود.

• چهار پل: علاوه بر سه فاز، نول نیز حفاظت می‌شود. این نوع در سیستم‌هایی که نول اهمیت ویژه‌ای دارد (مثل سیستم‌های IT یا بارهای الکترونیکی حساس) پرکاربرد است.

4. کلید هوایی با یونیت حفاظتی مکانیکی و دیجیتال

• مدل‌های قدیمی‌تر: معمولاً از حفاظت‌های مکانیکی و حرارتی-مغناطیسی ساده استفاده می‌کنند.

• مدل‌های جدید دیجیتال: مجهز به نمایشگر، تنظیمات بسیار دقیق، ثبت رخدادها (Event Log) و قابلیت اتصال به سیستم‌های مانیتورینگ (BMS و SCADA) هستند.

5. کلیدهای هوایی هوشمند (Smart ACB)

جدیدترین نسل کلیدهای هوایی قابلیت‌های پیشرفته‌ای دارند:

• نمایش لحظه‌ای جریان، ولتاژ، توان و انرژی مصرفی

• ارسال هشدار از طریق شبکه‌های صنعتی مانند Modbus، Profibus یا Ethernet

• پشتیبانی از IoT برای مانیتورینگ از راه دور

• امکان تنظیم و به‌روزرسانی نرم‌افزاری

به طور خلاصه، انتخاب نوع کلید هوائی بستگی به ظرفیت مورد نیاز، سطح اهمیت سیستم، نیاز به سرویس آسان، بودجه پروژه و سطح هوشمندسازی دارد.

جدول انواع کلید هوایی

مزایا و معایب کلید هوایی

مزایای کلید هوایی

1. ظرفیت بالای جریان
   کلیدهای هوایی توانایی قطع و وصل جریان‌های بسیار بالا را دارند، به همین دلیل در پروژه‌های صنعتی و ساختمانی بزرگ گزینه‌ای ایده‌آل محسوب می‌شوند.

2. حفاظت چندمنظوره
   این کلیدها علاوه بر حفاظت در برابر اتصال کوتاه، از بار اضافه، افت ولتاژ و حتی نوسانات غیرعادی نیز محافظت می‌کنند. در نتیجه یک تجهیز جامع حفاظتی به حساب می‌آیند.

3. امکان تنظیم دقیق
   کلیدهای هوایی دارای رله‌های حفاظتی قابل تنظیم هستند. این ویژگی به مهندسان اجازه می‌دهد حفاظت مدار را مطابق نیاز پروژه تنظیم کنند.

4. دوام و طول عمر بالا
   طراحی مکانیکی و الکتریکی کلیدهای هوایی به گونه‌ای است که می‌توانند سال‌ها بدون افت کیفیت کار کنند.

5. امکان مانیتورینگ و کنترل از راه دور
   بسیاری از مدل‌های جدید ACB قابلیت اتصال به سیستم‌های اتوماسیون و مانیتورینگ را دارند. این ویژگی در پروژه‌های مدرن یک مزیت مهم به شمار می‌رود.

همچنین بخوانید: راه اندازی مدار ستاره مثلث

معایب کلید هوایی

1. قیمت بالا
   هزینه اولیه خرید کلیدهای هوایی نسبت به کلیدهای مینیاتوری یا حتی کلیدهای کمپکت بیشتر است.

2. نیاز به فضای نصب بزرگتر
   ابعاد کلیدهای هوایی نسبت به سایر تجهیزات حفاظتی بزرگ‌تر است و فضای بیشتری در تابلو برق اشغال می‌کنند.

3. نگهداری و سرویس دوره‌ای
   برای حفظ عملکرد بهینه، این کلیدها نیاز به بازرسی، تمیزکاری و سرویس دوره‌ای دارند که در برخی پروژه‌ها می‌تواند چالش‌برانگیز باشد.

4. وزن زیاد
   به دلیل طراحی مکانیکی پیچیده، این کلیدها سنگین‌تر از کلیدهای دیگر هستند و در برخی شرایط نصب دشوارتر می‌شوند.

معیارهای انتخاب کلید هوایی

انتخاب کلید هوایی مناسب، یکی از مهم‌ترین تصمیمات در طراحی سیستم‌های برق صنعتی است. انتخاب درست نه‌تنها باعث حفاظت بهینه تجهیزات می‌شود، بلکه از خاموشی‌های ناخواسته و هزینه‌های اضافی جلوگیری می‌کند. در ادامه مهم‌ترین معیارها برای انتخاب ACB را بررسی می‌کنیم:

1. تعیین جریان نامی (In)

جریان نامی کلید هوایی باید متناسب با جریان مصرفی بار باشد. عواملی که در تعیین جریان نامی باید در نظر گرفت:

• جریان واقعی تجهیزات متصل

• ضریب همزمانی (Diversity Factor)

• دمای محیط و ضریب دمایی کابل‌ها

2. ظرفیت قطع اتصال کوتاه (Icu و Ics)

• Icu (Ultimate Breaking Capacity): حداکثر جریان اتصال کوتاهی که کلید می‌تواند یکبار قطع کند.

• Ics (Service Breaking Capacity): جریانی که کلید می‌تواند چندین بار بدون آسیب قطع کند.
  انتخاب ظرفیت قطع مناسب به محل نصب و حداکثر جریان اتصال کوتاه در آن نقطه بستگی دارد.

3. هماهنگی حفاظتی و Selectivity

برای جلوگیری از خاموشی کل سیستم در هنگام خطای کوچک، لازم است کلید هوایی با کلیدهای پایین‌دستی (MCCB یا MCB) هماهنگ شود. این موضوع به ویژه در صنایع بزرگ و مراکز داده اهمیت دارد.

4. الزامات محیطی

• دما و رطوبت محیط نصب

• آلودگی هوا و گرد و غبار

• لرزش و شوک مکانیکی

5. نوع نصب و فضای تابلو

• انتخاب بین مدل ثابت یا کشویی

• فضای موجود در تابلو برای نصب و سرویس

6. امکانات دیجیتال و هوشمندسازی

• نیاز به مانیتورینگ جریان، ولتاژ و انرژی

• اتصال به سیستم‌های SCADA یا BMS

• ثبت رخدادها و لاگ خطا برای نگهداری پیشگیرانه

7. استانداردها و برند

• اطمینان از رعایت استانداردهای IEC یا ANSI

• انتخاب برند معتبر با پشتیبانی فنی مناسب

به‌طور خلاصه، انتخاب کلید هوایی درست ترکیبی از جریان، ظرفیت قطع، هماهنگی حفاظتی، شرایط محیطی و امکانات هوشمند است.

نصب و راه‌اندازی کلید هوایی

نصب و راه‌اندازی صحیح کلید هوایی (ACB) یکی از مهم‌ترین مراحل در بهره‌برداری از سیستم‌های برق صنعتی است. یک نصب درست باعث افزایش طول عمر کلید، بهبود عملکرد حفاظتی و کاهش خطرات ناشی از خطاهای انسانی می‌شود.

1. جانمایی در تابلو و الزامات تهویه

• کلید هوایی باید در محلی نصب شود که دسترسی آسان برای اپراتور و سرویسکار وجود داشته باشد.

• تهویه مناسب برای جلوگیری از افزایش دمای تابلو و کلید الزامی است.

• رعایت فاصله‌های ایمنی بین کلید و سایر تجهیزات در تابلو اهمیت دارد.

2. اتصال شینه و کابل

• شینه‌ها باید مطابق با جریان نامی کلید و ظرفیت اتصال کوتاه انتخاب شوند.

• گشتاور پیچ‌ها و سفت‌کاری شینه‌ها طبق توصیه سازنده انجام شود تا از شل شدن و افزایش مقاومت الکتریکی جلوگیری شود.

• کابل‌ها باید بدون تنش مکانیکی به کلید متصل شوند و طول آن‌ها مطابق استاندارد باشد.

3. تست‌های پیش از بهره‌برداری

قبل از اینکه کلید به سیستم وصل شود، لازم است چند تست انجام شود:

• تست مقاومت عایقی (Insulation Resistance) بین فازها و فاز با زمین

• تست عملکرد مکانیکی کلید (قطع و وصل دستی)

• بررسی وضعیت یونیت حفاظتی و تنظیمات اولیه

4. چک‌لیست تحویل

پس از نصب و راه‌اندازی، یک چک‌لیست تحویل تکمیل می‌شود که شامل موارد زیر است:

• بررسی نصب مکانیکی و شینه‌بندی

• تایید عملکرد مکانیزم قطع و وصل

• صحت تنظیمات حفاظتی

• ثبت وضعیت اولیه در دفترچه نگهداری

به طور خلاصه، نصب و راه‌اندازی کلید هوایی مرحله‌ای حساس است که نیازمند دقت بالا، رعایت استانداردها و انجام تست‌های پیش از بهره‌برداری است.

تنظیمات حفاظتی در عمل

تنظیمات حفاظتی کلید هوایی (ACB) یکی از مهم‌ترین مراحل بهره‌برداری است، زیرا تعیین می‌کند کلید در چه شرایطی و با چه سرعتی مدار را قطع کند. این تنظیمات بسته به نوع بار، محل نصب و سطح اهمیت سیستم متفاوت است.

1. سناریوی ورودی اصلی ساختمان اداری

در ساختمان‌های اداری با بارهای سبک، معمولاً حفاظت بلندمدت (Long-time) روی ۱.۲ تا ۱.۵ برابر جریان نامی و حفاظت لحظه‌ای (Instantaneous) روی ۱۰ تا ۱۲ برابر جریان نامی تنظیم می‌شود. هدف این است که اضافه‌بارهای کوتاه مدت ناشی از روشن شدن دستگاه‌های پرمصرف باعث قطع کلید نشوند، اما اتصال کوتاه شدید فوراً قطع شود.

2. سناریوی ورودی کارگاه با موتورهای زیاد

برای کارگاه‌هایی با تعداد زیادی موتور:

• حفاظت کوتاه‌مدت (Short-time) روی ۵ تا ۸ برابر جریان نامی تنظیم می‌شود تا قطع گزینشی با کلیدهای پایین‌دستی رعایت شود.

• حفاظت لحظه‌ای برای جلوگیری از صدمات شدید ناشی از اتصال کوتاه قوی فعال است.

• Earth Fault با حساسیت بالا تنظیم می‌شود تا خطر برق‌گرفتگی کاهش یابد.

3. سناریوی ژنراتور و سوئیچ‌اور ATS

در سیستم‌های اضطراری و ژنراتورها:

• تنظیمات باید هماهنگی کامل با کلیدهای اصلی و سوئیچ‌اور داشته باشد.

• زمان قطع باید به‌گونه‌ای باشد که ژنراتور از بارگذاری بیش از حد محافظت شود.

• قابلیت مانیتورینگ و ثبت رخدادها برای بررسی خطاهای متناوب اهمیت دارد.

4. نمونه تنظیمات عددی آموزشی

نکته: این مقادیر نمونه‌های آموزشی هستند و در عمل باید طبق مشخصات تولیدکننده و شرایط پروژه تنظیم شوند.

به طور خلاصه، تنظیمات حفاظتی دقیق باعث هماهنگی کل شبکه، افزایش ایمنی و کاهش خطرات خاموشی ناخواسته می‌شود.

ایمنی و الزامات کار با کلید هوایی

کار با کلید هوایی (ACB) نیازمند رعایت اصول ایمنی بسیار دقیق است، زیرا جریان‌های بالای این کلیدها می‌تواند خطرات جدی ایجاد کند. رعایت این الزامات برای برقکاران حرفه‌ای و دانشجویان ضروری است.

1. تجهیزات حفاظت فردی (PPE)

• استفاده از دستکش عایق برق و لباس مخصوص

• عینک محافظ و کلاه ایمنی

• کفش ایمنی عایق برق

2. خاموش کردن کلید قبل از سرویس

• قبل از هرگونه باز کردن درب یا بررسی داخلی، کلید باید در وضعیت قطع کامل قرار گیرد.

• اگر کلید کشویی است، مطمئن شوید در وضعیت OFF و خارج‌شده قرار دارد.

3. رعایت فاصله ایمنی

• فاصله مناسب بین کلید و سایر تجهیزات تابلو

• جلوگیری از دسترسی افراد غیرمجاز به تابلو

4. بررسی وضعیت یونیت حفاظتی

• مطمئن شوید که تنظیمات حفاظتی درست است و هیچ خطایی ثبت نشده است

• قبل از وصل کردن مجدد کلید، عملکرد مکانیزم قطع و وصل را بررسی کنید

5. تست‌های دوره‌ای

• بازرسی سالانه یا شش‌ماهه اجزای مکانیکی و الکتریکی

• بررسی مقاومت عایقی و عملکرد صحیح کنتاکت‌ها

• اطمینان از عملکرد درست Arc Chute و قوس‌گیرها

6. نکات هشدار

• از کار کردن با کلید در حالت وصل و تحت بار جریان بالا خودداری کنید

• هرگونه تعمیر یا باز کردن اجزا باید توسط افراد متخصص انجام شود

• از نصب کلید در محیط‌های مرطوب، گرد و غبار شدید یا لرزش زیاد بدون محافظ مناسب خودداری شود

به طور خلاصه، ایمنی در کار با ACB ترکیبی از استفاده از تجهیزات حفاظت فردی، رعایت فاصله ایمنی، خاموش کردن قبل از سرویس و تست‌های دوره‌ای است.

عیب‌یابی و نگهداری کلید هوائی

نگهداری منظم و عیب‌یابی صحیح کلید هوایی (ACB) باعث افزایش طول عمر آن، کاهش خطرات و بهبود عملکرد سیستم برق می‌شود. شناخت عیب‌های رایج و روش‌های رفع آن برای برقکاران حرفه‌ای و دانشجویان حیاتی است.

1. مشکلات رایج و روش تشخیص

• قطع نشدن کلید در هنگام خطا:

  • علت: تنظیمات حفاظتی نادرست، خرابی یونیت حفاظتی یا کنتاکت‌ها

  • راه حل: بررسی تنظیمات یونیت، تست مکانیزم قطع، تعویض کنتاکت‌های آسیب‌دیده

• باز و بسته شدن سخت مکانیزم:

  • علت: خشکی یا خرابی فنرها، کثیفی در مسیر کنتاکت‌ها

  • راه حل: روغن‌کاری، تمیزکاری و بررسی فنرها

• گرمای بیش از حد کلید:

  • علت: شل شدن پیچ شینه‌ها، جریان بالاتر از نامی، خرابی کنتاکت‌ها

  • راه حل: سفت‌کردن پیچ‌ها، بررسی جریان بار و تعویض کنتاکت‌های آسیب‌دیده

• فعال شدن ناگهانی کلید بدون خطا:

  • علت: خطای الکترونیکی یونیت حفاظتی، نوسانات ولتاژ یا اتصال زمین

  • راه حل: بررسی تنظیمات، تست یونیت حفاظتی و تعمیر یا تعویض آن

2. نگهداری پیشگیرانه

• تمیزکاری دوره‌ای محفظه و Arc Chute

• بازرسی شینه‌ها و اتصالات

• تست مقاومت عایقی بین فازها و فاز با زمین

• تست عملکرد مکانیزم قطع و وصل

3. ثبت رخدادها و تحلیل خطا

• استفاده از یونیت حفاظتی دیجیتال برای ثبت هر رخداد

• تحلیل داده‌ها جهت پیش‌بینی خطاهای احتمالی

• برنامه‌ریزی تعمیرات پیشگیرانه برای جلوگیری از خاموشی ناخواسته

4. نکات مهم

• هرگونه تعمیر باید توسط افراد متخصص انجام شود

• از دستکاری قطعات داخلی بدون خاموش کردن کلید خودداری شود

• نگهداری منظم باعث کاهش هزینه‌های تعمیرات ناگهانی و افزایش ایمنی می‌شود

به طور خلاصه، عیب‌یابی و نگهداری کلید هوایی شامل شناسایی مشکلات رایج، انجام تعمیرات پیشگیرانه، تست‌های دوره‌ای و ثبت رخدادها است تا عملکرد ایمن و پایدار سیستم برق تضمین شود.

جدول نگهداری و عیب‌یابی ACB

در بازار جهانی و ایران، برندهای مختلفی در زمینه تولید کلید هوایی (ACB) فعالیت دارند که از نظر کیفیت، قابلیت اطمینان و فناوری‌های نوین شناخته شده‌اند. در ادامه، به معرفی برترین برندهای ACB می‌پردازیم:

1. Schneider Electric (اشنایدر الکتریک)

• محصولات برجسته: سری Masterpact MTZ

• ویژگی‌ها: دارای قابلیت‌های هوشمند مانند نظارت بر انرژی، اتصال به سیستم‌های BMS، ثبت رخدادها و پشتیبانی از IoT.

• مزایا: کیفیت ساخت بالا، طول عمر طولانی، خدمات پس از فروش گسترده.

2. Siemens (زیمنس)

• محصولات برجسته: سری 3WL

• ویژگی‌ها: امکانات پیشرفته نظارتی، طراحی مدرن، قابلیت تنظیمات دقیق حفاظتی.

• مزایا: عملکرد پایدار، خدمات پس از فروش قوی، تطابق با استانداردهای بین‌المللی.

3. ABB

• محصولات برجسته: سری Tmax

• ویژگی‌ها: طراحی فشرده، قابلیت تنظیمات حفاظتی متنوع، مناسب برای کاربردهای صنعتی مختلف.

• مزایا: قیمت مناسب، کیفیت ساخت بالا، خدمات پس از فروش گسترده.

4. Mitsubishi Electric (میتسوبیشی الکتریک)

• محصولات برجسته: سری ACB-E

• ویژگی‌ها: طراحی فشرده، مصرف انرژی پایین، قابلیت اطمینان بالا.

• مزایا: مناسب برای محیط‌های صنعتی و تجاری، خدمات پس از فروش قابل اعتماد.

5. Eaton (ایتون)

• محصولات برجسته: سری PXR

• ویژگی‌ها: طراحی مدولار، قابلیت تنظیمات حفاظتی پیشرفته، مناسب برای کاربردهای مختلف.

• مزایا: قیمت رقابتی، کیفیت ساخت بالا، خدمات پس از فروش گسترده.

6. GE (جنرال الکتریک)

• محصولات برجسته: سری AKD-20

• ویژگی‌ها: طراحی فشرده، قابلیت تنظیمات حفاظتی متنوع، مناسب برای کاربردهای صنعتی.

• مزایا: کیفیت ساخت بالا، خدمات پس از فروش قابل اعتماد.

7. Chint (چینت)

• محصولات برجسته: سری NXA

• ویژگی‌ها: قیمت مناسب، طراحی ساده، مناسب برای کاربردهای عمومی.

• مزایا: قیمت رقابتی، کیفیت ساخت قابل قبول.

8. LS Electric (ال‌اس الکتریک)

• محصولات برجسته: سری ACB

• ویژگی‌ها: طراحی مدرن، قابلیت تنظیمات حفاظتی پیشرفته، مناسب برای کاربردهای صنعتی.

• مزایا: کیفیت ساخت بالا، خدمات پس از فروش قابل اعتماد.

در انتخاب برند مناسب، توجه به نیازهای خاص پروژه، بودجه موجود، خدمات پس از فروش و تطابق با استانداردهای بین‌المللی از اهمیت بالایی برخوردار است. برای پروژه‌های حساس و حیاتی، برندهایی مانند Schneider Electric، Siemens و ABB توصیه می‌شوند. برای کاربردهای عمومی و با بودجه محدودتر، برندهایی مانند Chint و LS Electric می‌توانند گزینه‌های مناسبی باشند.

جمع‌بندی و نتیجه‌گیری

کلید هوایی (ACB) یکی از حیاتی‌ترین تجهیزات حفاظتی در سیستم‌های برق صنعتی و ساختمانی است. این کلید با توانایی قطع جریان‌های بسیار بالا، تنظیمات حفاظتی دقیق و امکانات مانیتورینگ پیشرفته، نقش قلب حفاظتی شبکه برق را ایفا می‌کند.

در این مقاله بررسی کردیم:

• تعریف و جایگاه کلید هوایی: تجهیزی برای حفاظت مدارهای فشار ضعیف با جریان بالا

• اجزای داخلی و ساختار: شامل کنتاکت‌ها، محفظه قوس، یونیت حفاظتی و ماژول‌های جانبی

• انواع کلید هوایی: ثابت، کشویی، سه‌پل و چهارپل، مکانیکی و دیجیتال

• اصول عملکرد و منحنی‌های حفاظتی: Long-time، Short-time، Instantaneous و Earth fault

• مزایا و معایب: ظرفیت بالا، حفاظت جامع، طول عمر زیاد، ولی با قیمت و ابعاد بیشتر

• مقایسه با MCCB و MCB: ACB برای جریان‌های بالا و حفاظت اصلی مناسب است

• معیارهای انتخاب: جریان نامی، ظرفیت قطع، هماهنگی حفاظتی، شرایط محیطی و امکانات هوشمند

• نصب و راه‌اندازی: رعایت جانمایی، اتصال شینه‌ها، تست‌های پیش از بهره‌برداری

• تنظیمات حفاظتی در عمل: مثال‌های عددی برای ساختمان اداری و کارگاه صنعتی

• ایمنی و الزامات: PPE، خاموش کردن قبل از سرویس، فاصله ایمنی و تست‌های دوره‌ای

• عیب‌یابی و نگهداری: مشکلات رایج، روش‌های پیشگیرانه و تحلیل رخدادها

پیشنهاد چک‌لیست ایمنی و سرویس ACB

• استفاده از تجهیزات حفاظت فردی (PPE): دستکش عایق، کفش و لباس ایمنی، عینک و کلاه

• قبل از سرویس، کلید را در وضعیت OFF و قطع کامل قرار دهید

• بررسی و رعایت فاصله ایمنی بین کلید و سایر تجهیزات

• تست مکانیزم قطع و وصل و عملکرد یونیت حفاظتی

• بازرسی شینه‌ها، کنتاکت‌ها و Arc Chute

• تست مقاومت عایقی بین فازها و فاز با زمین

• ثبت رخدادها و تحلیل برای نگهداری پیشگیرانه

• تعمیرات و بازدیدهای دوره‌ای فقط توسط افراد متخصص

به طور کلی، کلید هوایی ترکیبی از قدرت مکانیکی، ایمنی الکتریکی و هوشمندسازی است که در شبکه‌های برق صنعتی و حساس نقش اساسی دارد. انتخاب، نصب، تنظیم و نگهداری صحیح آن می‌تواند امنیت، پایداری و بهره‌وری سیستم‌های برق را به شکل چشمگیری افزایش دهد.
