مقدمه
صنعت تابلوسازی برق یکی از زیرشاخههای حیاتی صنعت برق و الکترونیک صنعتی است که در آن انواع تابلوهای برق فشار ضعیف، فشار متوسط و فشار قوی برای توزیع، کنترل و حفاظت از تجهیزات الکتریکی ساخته میشوند. در قلب این صنعت، شینههای مسی و آلومینیومی نقش رگهای حیاتی سیستم توزیع برق را ایفا میکنند؛ همان مسیرهایی که جریان الکتریکی از طریق آنها به نقاط مختلف تابلو و از آنجا به تجهیزات مصرفکننده منتقل میشود. برای اینکه این شینهها بتوانند بهدرستی در فضای داخلی تابلو جای بگیرند، اتصالات لازم را برقرار کنند و از نظر ایمنی و مهندسی مطابق استانداردها باشند، باید با دقت بسیار بالا خم، برش و سوراخکاری شوند. اینجاست که دستگاه خم شینه بهعنوان یکی از مهمترین تجهیزات در خط تولید تابلوهای برق مطرح میشود.
در این مقاله بهطور جامع به بررسی نقش، کارکرد، انواع و اهمیت دستگاه خم شینه در فرآیند تابلوسازی برق میپردازیم و نشان میدهیم چرا این دستگاه از تجهیزات ضروری برای هر کارگاه یا شرکت تولیدکننده تابلوهای برق محسوب میشود.
جهت ساخت تابلو برق مدنظر خود همین الآن پروژه خود را در قسمت سفارش پروژه تابلو برق ثبت نمائید.
شینه برق چیست و چرا اهمیت دارد؟
پیش از پرداختن به دستگاه خم شینه، لازم است بدانیم شینه برق (Busbar) چیست. شینهها نوارها یا میلههای فلزی هستند که معمولاً از جنس مس یا آلومینیوم ساخته میشوند و وظیفه انتقال جریان الکتریکی با ظرفیت بالا را در داخل تابلوهای برق بر عهده دارند. برخلاف کابلها که برای انتقال جریانهای متوسط و کوچک استفاده میشوند، شینهها برای عبور جریانهای بالا، مقاومت کمتر، خنککاری بهتر و پایداری مکانیکی بیشتر طراحی شدهاند.
با توجه به ساختار داخلی تابلوهای برق که معمولاً فضایی محدود و چندلایه دارند، شینهها باید در مسیرهای پیچیده، زوایای مختلف و ارتفاعهای متفاوت نصب شوند. به همین دلیل، خم کردن دقیق و اصولی شینهها یکی از حساسترین مراحل تولید تابلو به شمار میرود.
دستگاه خم شینه چیست؟
دستگاه خم شینه (Busbar Bending Machine) تجهیزی تخصصی است که برای خم کردن، پیچاندن (تویست کردن) و شکلدهی شینههای مسی و آلومینیومی با زوایا و اندازههای مشخص طراحی شده است. این دستگاهها با استفاده از سیستمهای هیدرولیکی، مکانیکی یا الکتریکی، نیروی لازم برای خم کردن شینهها را بدون ایجاد آسیب، ترکخوردگی یا تغییر در خواص فلز فراهم میکنند.
در گذشته، خم کردن شینهها بهصورت دستی و با استفاده از ابزارهایی مانند گیره، چکش و پرسهای ساده انجام میشد. این روشها علاوه بر زمانبر بودن، دقت پایینی داشتند و احتمال آسیب دیدن شینه یا ایجاد خطای انسانی در آنها بسیار بالا بود. با پیشرفت فناوری و افزایش استانداردهای کیفی در صنعت برق، دستگاههای خم شینه بهصورت تخصصی طراحی شدند تا این فرآیند را با سرعت، دقت و ایمنی بسیار بالاتری انجام دهند.
اهمیت دستگاه خم شینه در فرآیند تابلوسازی برق
۱. افزایش دقت در خمکاری
یکی از مهمترین دلایل استفاده از دستگاه خم شینه، دستیابی به دقت بالا در زوایای خم است. در تابلوهای برق، فاصله بین شینهها، زاویه خم و طول قطعات باید دقیقاً مطابق نقشه فنی تابلو باشد؛ زیرا کوچکترین خطا میتواند باعث عدم تطابق شینه با محل نصب، برخورد با سایر تجهیزات یا حتی بروز اتصال کوتاه شود. دستگاههای خم شینه مدرن، بهویژه مدلهای CNC، قادرند زوایای خم را با دقت زیر یک درجه تنظیم و اجرا کنند.
۲. حفظ یکپارچگی و کیفیت فلز
خم کردن نادرست شینهها میتواند باعث ایجاد ترکهای میکروسکوپی، کاهش سطح مقطع مؤثر و در نتیجه افزایش مقاومت الکتریکی در نقطه خم شود. این موضوع نهتنها باعث افت بازده انتقال جریان میشود، بلکه میتواند در بلندمدت منجر به گرم شدن بیش از حد شینه و بروز خطرات ایمنی گردد. دستگاه خم شینه با اعمال نیروی کنترلشده و یکنواخت، از آسیب دیدن ساختار فلزی شینه جلوگیری کرده و کیفیت اتصال الکتریکی را تضمین میکند.
۳. افزایش سرعت تولید
در کارگاهها و کارخانههای تابلوسازی که حجم بالایی از تابلوهای برق را تولید میکنند، سرعت تولید اهمیت زیادی دارد. دستگاههای خم شینه، بهخصوص مدلهای نیمهاتوماتیک و تماماتوماتیک، میتوانند در مدتزمان بسیار کوتاهتری نسبت به روشهای سنتی، عملیات خمکاری را انجام دهند. این موضوع باعث کاهش زمان تحویل پروژهها و افزایش ظرفیت تولید میشود.
۴. کاهش هزینههای تولید
اگرچه خرید دستگاه خم شینه در ابتدا هزینهبر است، اما در بلندمدت به کاهش قابلتوجه هزینههای تولید منجر میشود. کاهش ضایعات مواد اولیه، کاهش نیروی انسانی مورد نیاز، کاهش خطاهای تولید و افزایش سرعت کار، همگی از عواملی هستند که هزینه نهایی تولید هر تابلو برق را کاهش میدهند.
۵. ایمنی بیشتر برای اپراتور
خم کردن دستی شینههای ضخیم و بزرگ، بهخصوص در ابعاد صنعتی، میتواند خطرات جدی برای اپراتور به همراه داشته باشد؛ از جمله آسیبهای عضلانی-اسکلتی، برخورد ابزار با دست یا آسیب ناشی از پرتاب قطعه فلزی. دستگاههای خم شینه با طراحی ایمن، حفاظهای مناسب و کنترل مکانیزه، این خطرات را به حداقل میرسانند.
انواع دستگاه خم شینه
دستگاههای خم شینه بر اساس نوع عملکرد، سطح اتوماسیون و کاربرد به دستههای مختلفی تقسیم میشوند:
دستگاه خم شینه دستی (مکانیکی)
این نوع دستگاهها معمولاً برای کارگاههای کوچک یا تولید در حجم پایین مناسب هستند. اپراتور با استفاده از اهرم یا سیستم مکانیکی، نیروی لازم برای خم کردن شینه را اعمال میکند. این دستگاهها هزینه پایینتری دارند اما دقت و سرعت کمتری نسبت به مدلهای پیشرفتهتر ارائه میدهند.
دستگاه خم شینه هیدرولیکی
دستگاههای هیدرولیکی با استفاده از سیستمهای فشار روغن، نیروی بسیار بالایی تولید میکنند و برای خم کردن شینههای ضخیم و با ابعاد بزرگ مناسب هستند. این دستگاهها معمولاً در کارخانههای تولید تابلوهای فشار متوسط و فشار قوی مورد استفاده قرار میگیرند.
دستگاه خم شینه CNC (کنترل عددی کامپیوتری)
پیشرفتهترین نوع دستگاه خم شینه، مدلهای CNC هستند که با استفاده از نرمافزارهای طراحی و برنامهریزی، میتوانند زوایا، طولها و نقاط خم را بهصورت خودکار و با دقت بسیار بالا اجرا کنند. این دستگاهها امکان ذخیرهسازی نقشههای مختلف، تکرار دقیق عملیات و کاهش چشمگیر خطای انسانی را فراهم میکنند. استفاده از این دستگاهها بهخصوص در پروژههای صنعتی بزرگ و تولید انبوه تابلوهای برق، توجیه اقتصادی بالایی دارد.

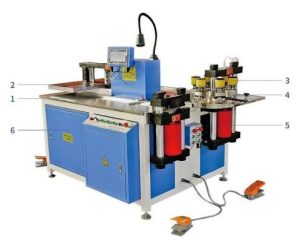

دستگاههای ترکیبی (خم، برش و سوراخکاری)
برخی از دستگاههای پیشرفته، علاوه بر خم کردن، قابلیت برش و سوراخکاری شینه را نیز در یک دستگاه واحد ارائه میدهند. این نوع دستگاهها باعث صرفهجویی در فضا، زمان و هزینه تجهیزات میشوند و برای کارگاههایی که به دنبال یک راهحل جامع هستند، گزینه مناسبی محسوب میشوند.
فرآیند کار دستگاه خم شینه
فرآیند خم کردن شینه در تابلوسازی برق معمولاً شامل مراحل زیر است:
۱. طراحی و برنامهریزی: ابتدا بر اساس نقشه فنی تابلو، محل دقیق خمها، زاویه و طول هر بخش از شینه مشخص میشود. در دستگاههای CNC، این اطلاعات بهصورت دیجیتال وارد سیستم میشود.
۲. آمادهسازی شینه: شینه مورد نظر که معمولاً بهصورت نوار یا میله بلند تهیه شده، برشخورده و برای عملیات خم آماده میشود.
۳. تنظیم دستگاه: بسته به نوع دستگاه، اپراتور تنظیمات لازم شامل زاویه خم، فشار اعمالی و محل دقیق قرارگیری شینه را انجام میدهد.
۴. عملیات خمکاری: دستگاه با اعمال نیروی کنترلشده، شینه را در زاویه و نقطه مشخصشده خم میکند. این کار ممکن است بهصورت خم ساده، خم دوبل یا پیچش (تویست) انجام شود.
۵. کنترل کیفیت: پس از خمکاری، ابعاد و زاویه نهایی شینه با نقشه فنی مقایسه شده و در صورت وجود انحراف، اصلاحات لازم انجام میشود.
معیارهای انتخاب دستگاه خم شینه مناسب
انتخاب دستگاه خم شینه مناسب برای یک کارگاه یا شرکت تابلوسازی، به عوامل مختلفی بستگی دارد که در ادامه به مهمترین آنها اشاره میشود:
- حجم تولید: برای تولید انبوه، دستگاههای CNC یا هیدرولیک با ظرفیت بالا توصیه میشود، در حالی که برای کارگاههای کوچک، مدلهای سادهتر کفایت میکند.
- ابعاد و ضخامت شینه: دستگاه باید متناسب با حداکثر ضخامت و عرض شینه مورد استفاده در پروژهها انتخاب شود.
- سطح دقت مورد نیاز: پروژههای فشار متوسط و فشار قوی معمولاً به دقت بالاتری نیاز دارند که دستگاههای CNC بهترین گزینه برای آنها هستند.
- بودجه سرمایهگذاری: باید هزینه خرید دستگاه با بازده اقتصادی حاصل از افزایش سرعت و کاهش ضایعات سنجیده شود.
- فضای کارگاهی: ابعاد فیزیکی دستگاه باید با فضای موجود در کارگاه تطابق داشته باشد.
همچنین بخوانید: کابل نسوز اعلام حریق
نقش دستگاه خم شینه در ارتقای استانداردهای صنعتی
با توجه به اینکه تابلوهای برق باید مطابق استانداردهای ملی و بینالمللی مانند IEC 61439 ساخته شوند، دقت در خمکاری شینهها بهطور مستقیم بر تطابق تابلو با این استانداردها تأثیر میگذارد. فاصله هوایی و خزشی بین شینهها، شعاع خم مناسب برای جلوگیری از تمرکز تنش و همچنین یکنواختی سطح مقطع، همگی از پارامترهایی هستند که در استانداردهای بینالمللی تعریف شدهاند. استفاده از دستگاههای خم شینه دقیق و کالیبرهشده، امکان رعایت این استانداردها را بهطور مؤثرتری فراهم میکند و به تولیدکنندگان کمک میکند تا محصولاتی با کیفیت صادراتی و قابل اعتماد تولید کنند.
چالشها و نکات فنی در استفاده از دستگاه خم شینه
با وجود مزایای فراوان، استفاده از دستگاه خم شینه نیازمند توجه به برخی نکات فنی است:
شعاع خم مناسب: خم کردن شینه با شعاع بسیار کوچک میتواند باعث ایجاد تنشهای مکانیکی و کاهش عمر مفید شینه شود. رعایت حداقل شعاع خم توصیهشده توسط استانداردها ضروری است.
کالیبراسیون منظم: دستگاههای خم شینه، بهویژه مدلهای هیدرولیکی و CNC، نیاز به کالیبراسیون دورهای دارند تا دقت عملکرد آنها در طول زمان حفظ شود.
آموزش اپراتور: حتی پیشرفتهترین دستگاهها نیز نیازمند اپراتور آموزشدیده هستند تا تنظیمات صحیح را انجام داده و از بروز خطا جلوگیری کنند.
نگهداری و سرویس دورهای: مانند هر تجهیز صنعتی دیگر، دستگاه خم شینه نیز نیاز به سرویس و نگهداری منظم دارد تا از خرابیهای ناگهانی و توقف خط تولید جلوگیری شود.
آینده دستگاههای خم شینه در صنعت تابلوسازی
با پیشرفت فناوریهای اتوماسیون صنعتی و هوش مصنوعی، انتظار میرود دستگاههای خم شینه در آینده نزدیک به سمت هوشمندتر شدن، اتصال به سیستمهای مدیریت تولید (MES) و قابلیت یکپارچهسازی با نرمافزارهای طراحی CAD/CAM حرکت کنند. این روند باعث خواهد شد فرآیند تولید تابلوهای برق از مرحله طراحی تا اجرا، بهصورت کاملاً یکپارچه و با حداقل دخالت انسانی انجام شود؛ موضوعی که هم دقت را افزایش میدهد و هم هزینههای تولید را کاهش خواهد داد.
نتیجهگیری
دستگاه خم شینه یکی از تجهیزات کلیدی و غیرقابلجایگزین در صنعت تابلوسازی برق است که نقش مستقیمی در کیفیت، ایمنی، سرعت و هزینه تولید تابلوهای برق ایفا میکند. با توجه به حساسیت بالای انتقال جریان الکتریکی در شینهها و لزوم رعایت دقیق استانداردهای فنی، استفاده از دستگاههای خم شینه مدرن، بهخصوص مدلهای CNC، میتواند تحول قابلتوجهی در کیفیت محصولات نهایی و رقابتپذیری شرکتهای تابلوسازی ایجاد کند. سرمایهگذاری در این تجهیزات، نهتنها یک انتخاب فنی، بلکه یک تصمیم استراتژیک برای رشد پایدار و افزایش بهرهوری در صنعت برق و تابلوسازی به شمار میرود.
