راهنمای کامل باس‌بار تابلو برق — انواع، طراحی، محاسبات، نصب و نگهداری

1. مقدمه — چرا باس‌بارها مهم‌اند؟

در هر تابلو برق، باس‌بارها نقش ستون فقرات توزیع جریان را دارند. آن‌ها مسیر اصلی عبور جریان‌های بزرگ بین منابع، کلیدها، فیوزها و شینه‌ها را فراهم می‌کنند. انتخاب و طراحی نادرست باس‌بار می‌تواند منجر به افت ولتاژ، افزایش دمای موضعی، روشن شدن حفاظت‌ها، یا حتی خطرات ایمنی شود. بنابراین شناخت دقیق باس بار تابلو برق برای مهندسین، نصاب‌ها و پیمانکاران تابلو ضروری است.

جهت ساخت تابلو برق مدنظر خود همین الآن پروژه خود را در قسمت سفارش پروژه تابلو برق ثبت نمائید.

2. باس‌بار تابلو برق چیست؟

باس‌بار (Busbar) قطعه‌ای فلزی ـ معمولاً از مس یا آلومینیوم ـ است که برای انتقال جریان الکتریکی با ظرفیت بالا در داخل تابلوها و شینه‌های توزیع استفاده می‌شود. برخلاف کابل که مجموعه‌ای از سیم‌های عایق است، باس‌بار اغلب به صورت تخت، لوله‌ای یا لمینیت چندلایه ساخته می‌شود تا بتواند جریان‌های بالا را با افت حرارتی و تلفات اندک منتقل کند.

ویژگی‌های اصلی باس‌بار:

• مقطع بزرگ و سطح تماس مناسب برای کاهش مقاومت.

• توانایی تحمل جریان‌های بالا و جریان‌های خطا (fault currents).

• قابلیت اتصال مکانیکی ساده به شین‌ها، کلیدها و بارها.

• در برخی موارد دارای پوشش یا عایق برای جلوگیری از تماس و قوس.

3. انواع باس‌بار از نظر ساختار و جنس

3.1 از نظر جنس

• باس‌بار مسی (Copper Busbar): رسانایی عالی، تلفات کمتر، مناسب برای جریان‌های بالا؛ اما قیمت و وزن بالاتری دارد.


• باس‌بار آلومینیومی (Aluminium Busbar): سبک و ارزان‌تر از مس، اما رسانایی کمتر و نیاز به مقطع بزرگ‌تر؛ معمولاً در تابلوهایی با محدودیت وزن یا هزینه استفاده می‌شود.


• باس‌بار آلیاژی / روکش‌دار: برای شرایط خاص (مقاومت در برابر خوردگی یا دما) روکش یا آبکاری می‌شوند.

3.2 از نظر شکل و ساختار

• باس‌بار تخت (Flat Busbar): متداول‌ترین نوع، سطح تماس بزرگ، مناسب برای نصب در فضای محدود.



• باس‌بار لوله‌ای (Round Busbar): در برخی کلیدها و اتصالات خاص استفاده می‌شود.


• باس‌بار لمینیت یا چندلایه (Laminated/Stacked): از چند لایه فلزی و عایق ساخته می‌شود تا تلفات القایی و اثرات حرارتی کاهش یابد؛ برای کاربردهای فرکانس بالا یا جریان‌های پالس کاربرد دارد.


• باس‌بار انعطاف‌پذیر (Flexible Busbar / Braided): از نوارهای نازک یا بافت مسی ساخته می‌شود؛ برای اتصال بین قطعات متحرک یا در مواردی که ارتعاش و انبساط حرارتی وجود دارد.


3.3 از نظر عایق و پوشش

• بدون پوشش (Bare): دسترسی آسان برای اتصالات، اما نیاز به مراقبت در برابر تماس.

• عایق‌دار (Insulated): با روکش PVC، شیلد یا اپوکسی برای جلوگیری از تماس و قوس.

• پوشش ضدخوردگی: برای محیط‌های خورنده یا مرطوب.

4. معیارهای طراحی و انتخاب باس‌بار

طراحی باس‌بار به مجموعه‌ای از پارامترها وابسته است:

4.1 جریان نامی (Rated Current)

باس‌بار باید جریان دائم سیستم را بدون افزایش دمای بیش از حد تحمل کند. جریان نامی تابلو و بارها پایهٔ محاسبه است.

4.2 جریان خطا / پیک (Short-Circuit Current)

باس‌بار باید بتواند جریان خطای گذرا را تا حداقل زمان قطع حفاظ‌ها تحمل کند بدون اینکه دچار شکست یا ذوب شود. مشخصات تغییر شکل مکانیکی و انرژی حرارتی (I²t) برای انتخاب جنس و مقطع اهمیت دارد.

4.3 افت ولتاژ و مقاومت الکتریکی

مقاومت کم‌تر = افت ولتاژ کمتر. بسته به طول و مقطع، افت ولتاژ محاسبه می‌شود خصوصاً در تابلوهای توزیع فشارضعیف و متوسط که بار سنگین است.

4.4 مدیریت حرارتی / دمای مجاز

حداکثر افزایش دما مجاز برای باس‌بار و کانال‌های اطراف آن باید مطابق استانداردها در نظر گرفته شود (مثلاً دمای محیط و افزایش دمای مجاز ۳۰–۴۰ درجه).

4.5 فضا و فرم فاکتور

ابعاد تابلو، فاصله فازی (phase clearance)، نیاز به ترمینال‌ها و مسیرهای کابل‌کشی تعیین‌کنندهٔ شکل و چینش باس‌بار است.

4.6 خوردگی، محیط و شرایط مکانیکی

در محیط‌های مرطوب، خورنده یا با ارتعاش، جنس و روکش مناسب انتخاب می‌شود.

4.7 هزینه و نگهداری

مس گران‌تر اما کارایی بالاتر؛ آلومینیوم ارزان‌تر اما نیاز به نگهداری و اتصال دقیق دارد.

نکته بسیار مهم و تجربی:

1.باسبار اصلی طبق کلید اصلی بین 20 تا 30 درصد بالاتر از مقدار ظرفیت کلید اصلی در نظر گرفته می‌شود.(برای پروژه حساس این درصد به 40 هم می‌رسد.)

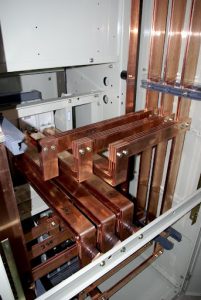

2.اگر باسباری دوبل شمش باشد الزاما ظرفیت آمپر دو شمش درنظر گرفته نمیشود بلکه 90درصد جمع دو شمش  در نظر گرفته می‌شود. مثلا شمش 10*60 که 1000آمپر ظرفیت دارد درحالت دوبل دو شمش در این سایز با محاسبه تلفات 1800 آمپر درنظر گفته می‌شود نه 2000آمپر.

5. محاسبات اساسی: آمپراژ، افت ولتاژ و دمایی

در این بخش فرمول‌ها و روش‌های پایه برای انتخاب مقطع باس‌بار آورده می‌شود. (توجه: مقادیر عددی دقیق باید مطابق استانداردها و جداول تولیدکننده بررسی شود.)

5.1 محاسبهٔ جریان نامی

• جریان بارها را جمع کنید (برای فیدرها ممکن است از ضریب بار استفاده شود).

• برای حالات سه‌فاز از روابط استاندارد استفاده کنید:


  I = P / (√3 × V × PF)


5.2 انتخاب مقطع براساس چگالی جریان (Current Density)

چگالی جریان برای باس‌های مسی معمولاً بین 1.2–3.5 A/mm² (بسته به تهویه و دمای محیط) تعیین می‌شود. برای آلومینیوم کمتر خواهد بود.
مثال: اگر جریان نامی ۱۰۰۰ A و چگالی مجاز ۲ A/mm² باشد → مقطع = 1000 / 2 = 500 mm².

5.3 افت ولتاژ (Voltage Drop)

ΔV = I × R × L (برای مسیر واحد). برای طراحی تابلو معمولاً افت ولتاژ مجاز بین فیدر و بار در حد چند درصد (مثلاً ≤3–5٪) گرفته می‌شود. مقاومت واحد طول بر حسب جنس و مقطع محاسبه می‌شود.

5.4 محاسبهٔ تحمل جریان خطا (I²t)

برای بررسی توانایی مقاومت در برابر حرارت ناشی از خطا، انرژی حرارتی = ∫i² dt محاسبه می‌شود و با ظرفیت حرارتی باس‌بار مقایسه می‌شود. تولیدکنندگان میزان I²t مجاز یا زمان ذوب را ارائه می‌دهند.

5.5 اثر دمای محیط و درایینگ (Derating)

در دماهای بالاتر، آمپراژ مجاز کاهش می‌یابد. همچنین در نصب‌های داخل کانال یا محفظه، کاهش ظرفیت حرارتی رخ می‌دهد — بنابراین باید ضریب درایتینگ اعمال شود.

6. نصب، اتصالات و نکات اجرایی

6.1 فاصله‌های فازی و کلیرنس

رعایت فاصلهٔ ایمنی بین فازها و بین فاز و زمین برای جلوگیری از قوس ضروری است؛ فاصله‌ها براساس ولتاژ تعیین می‌شوند.

6.2 اتصالات مکانیکی و بستن پیچ

• سطوح تماس باید تمیز، صیقلی و بدون اکسید باشند.

• استفاده از واشر مسی یا نقره‌ای و گریس هادی در اتصالات آلومینیوم-مس برای جلوگیری از خوردگی گالوانیک توصیه می‌شود.

• گشتاور پیچ‌ها باید مطابق دیتاشیت تولیدکننده اعمال شود.

6.3 جوشکاری یا برش و شکل‌دهی

در صورت نیاز به برش یا خمکاری، الزامات گرمایی و مکانیکی را رعایت کنید تا ترک و تردی ایجاد نشود؛ خم‌های شارپ می‌تواند تنش مکانیکی افزایش دهد.

6.4 اتصالات متحرک و پدهای انعطاف‌پذیر

برای قطعاتی که ممکن است حرکت یا ارتعاش داشته باشند، از نوارهای انعطاف یا شین انعطاف‌پذیر استفاده شود تا جلوگیری از شکست مکانیکی شود.

7. عایق‌کاری، حفاظت و ایمنی در باس‌بارها

7.1 عایق‌کاری و پوشش‌ها

پوشش‌های اپوکسی، PVC یا شیلدهای مخصوص برای جلوگیری از تماس انسانی و قوس لازم است به خصوص در محیط‌های عمومی یا دست‌رس.

7.2 حفاظت در برابر قوس الکتریکی (Arc Flash)

طراحی باید با تحلیل ریسک قوس و انتخاب حفاظت سریع (RCD, MCCB, ACB) و فواصل ایمن همراه باشد. نصب پوشش‌های حفاظتی و مانیتورینگ دما نیز کمک می‌کند.

7.3 برچسب‌گذاری و شناسایی فازها

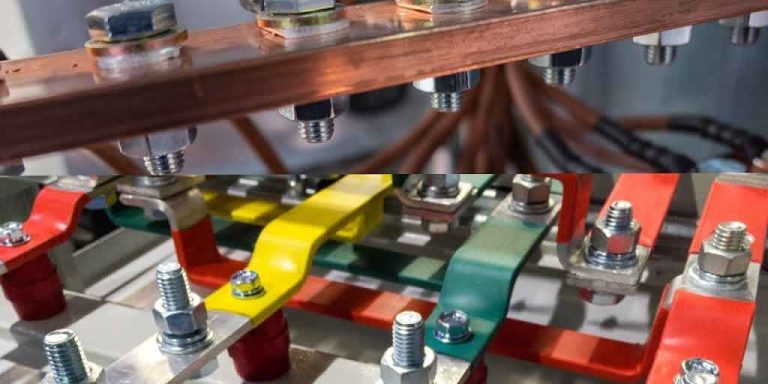

هر باس باید با رنگ یا برچسب مشخص (L1, L2, L3, N, PE) مشخص شود تا هنگام عملیات و نگهداری اشتباهی رخ ندهد.

8. خنک‌سازی و مدیریت حرارتی

8.1 تهویهٔ طبیعی vs اجباری

در تابلوهای با توان زیاد، تهویهٔ اجباری (فن یا کانال خنک‌کن) یا نصب هیت سینک/هیت‌پایپ برای کاهش دما ضروری است.

8.2 ملاحظات طراحی برای کاهش نقاط داغ

اتصالات شل یا اکسیده موجب تولید نقاط داغ می‌شوند. استفاده از باس‌بار با سطح تماس مناسب، عایق درست و نظافت دوره‌ای نقاط داغ را کاهش می‌دهد.

9. تست‌ها و نگهداری دوره‌ای

9.1 تست مقاومت الکتریکی و حرارتی (Thermal Imaging)

• تست دوره‌ای با ترموگرافی برای شناسایی نقاط داغ.

• اندازه‌گیری مقاومت تماس و افت ولتاژ در اتصالات کلیدی.

9.2 تست‌های مکانیکی و بازدید بصری

بررسی شل شدن پیچ‌ها، خوردگی، ترک‌ها و تغییر شکل‌ها.

9.3 برنامه نگهداری پیشگیرانه

تنظیم زمان‌بندی بازدیدها بر اساس شدت بار و محیط (مثلاً سالیانه یا شش‌ماهه)، و ثبت لاگ تست‌ها برای تحلیل روند.

10. استانداردها و ضوابط مرجع

در طراحی و ساخت باس‌بارها باید از استانداردهای بین‌المللی و ملی پیروی کرد، از جمله:

• IEC 61439 (تجهیزات توزیع کم‌ولتاژ)

• استانداردهای مربوط به مشخصات مواد (مقاومت، هدایت) و استانداردهای مرتبط با حفاظت قوس و ایمنی الکتریکی.
  همچنین مقررات محلی نصب برق (کدهای ملی) و دستورالعمل‌های شرکت‌های توزیع باید رعایت شوند.

11. مشکلات رایج و روش‌های رفع آن‌ها

11.1 گرم شدن موضعی و نقطه‌ای

دلایل: اتصال شل، اکسیداسیون، مقطع ناقص یا بار بیش از حد. راه حل: سفت کردن اتصالات، تمیزکاری، افزایش مقطع یا بهبود تهویه.

11.2 خوردگی در اتصالات آلومینیومی-مسی

استفاده از مادّهٔ واسط، گریس مناسب و اتصال صحیح، یا در صورت نیاز تعویض با جنس یکسان.

11.3 ارتعاش و شکست مکانیکی

استفاده از بست‌های مناسب، اتصالات انعطاف‌پذیر و طراحی مکانیکی محکم.

11.4 قوس الکتریکی و سوختن عایق

حفظ فواصل ایمن، استفاده از پوشش‌های مقاوم به قوس، و تحلیل ریسک برای کاهش احتمال.

12. کاربردها و مثال‌های عملی

• تابلوهای اصلی قدرت (Main Bus): محل توزیع جریان از ترانسفورماتور به فیدرها.

• تابلوهای تقسیم فرعی (Distribution Board): باس‌بارهای کوچکتر برای شاخه‌ها.

• کلیدهای قطع و وصل (Switchgear): شین‌های داخلی برای اتصال کلیدها و بوشینگ‌ها.

• کارخانه‌ها و نیروگاه‌ها: جایی که جریان‌های بالا و خطا زیاد رخ می‌دهد؛ نیاز به باس‌بارهای ویژهٔ تحمل خطا.

13. هزینه، طول عمر و انتخاب اقتصادی

مس هزینهٔ اولیهٔ بالاتری دارد اما عمر طولانی‌تر و تلفات کمتر موجب صرفه‌جویی در بلندمدت می‌شود. آلومینیوم در مورد بودجهٔ محدود یا وزن حساس مناسب است ولی نیاز به طراحی دقیق‌تر دارد. در محاسبهٔ هزینه کل چرخهٔ عمر (LCC) تلفات انرژی، هزینه نگهداری و زمان از کار افتادن سیستم را در نظر بگیرید.

14. نتیجه‌گیری و نکات نهایی

باس‌بار تابلو برق عنصری کلیدی در طراحی توزیع الکتریکال است. انتخاب جنس، مقطع، روش نصب و مراقبت دوره‌ای می‌تواند تفاوت بین یک سیستم قابل‌اطمینان و یک منبع مشکل دائمی را رقم بزند. برای طراحی صحیح:

• نیاز بار و جریان خطا را دقیق محاسبه کنید.

• جنس و مقطع را با توجه به چگالی جریان و شرایط محیطی انتخاب کنید.

• توجه ویژه‌ای به اتصالات مکانیکی، عایق‌کاری و تهویه داشته باشید.

• برنامهٔ نگهداری و تست دوره‌ای تعریف کنید.

• از استانداردهای معتبر پیروی کنید.
