مقدمه
در دنیای امروز که صنعت به سمت هوشمندسازی، افزایش بهرهوری و کاهش خطاهای انسانی حرکت میکند، استفاده از تجهیزات کنترلی و حفاظتی اهمیت بسیار زیادی پیدا کرده است. یکی از مهمترین اجزای این سیستمها، سنسورها در تابلو برق هستند. سنسورها نقش چشم و گوش سیستم را دارند و اطلاعات دقیق و لحظهای از شرایط محیطی و الکتریکی را به کنترلرها و تجهیزات حفاظتی منتقل میکنند. به کمک این ابزارها، تابلو برق میتواند عملکردی ایمنتر، دقیقتر و بهینهتر داشته باشد.
تابلو برق به عنوان مرکز کنترل و توزیع انرژی الکتریکی، وظیفه دارد برق را به شکل ایمن میان بخشهای مختلف یک مجموعه صنعتی، ساختمانی یا تجاری توزیع کند. اگر این تابلو بدون سنسور باشد، عملاً بخش مهمی از توانایی نظارت و واکنش سریع در آن از بین میرود. در واقع سنسورها باعث میشوند تابلو برق از یک جعبهی صرفاً توزیعی، به یک سیستم هوشمند و قابل پایش تبدیل شود.
در این مقاله به صورت کامل بررسی میکنیم که سنسورها چه نقشی در تابلو برق دارند، چه انواعی از سنسورها در این تابلوها استفاده میشود، مزایای آنها چیست و چگونه به افزایش ایمنی و کارایی سیستم کمک میکنند.
همین الآن سفارش پروژه تابلو برق خود را ثبت کنید.
سنسور چیست و چرا در تابلو برق اهمیت دارد؟
سنسور یا حسگر، قطعهای است که یک کمیت فیزیکی مانند دما، فشار، جریان، ولتاژ، رطوبت، سطح مایع یا موقعیت را اندازهگیری کرده و آن را به سیگنال الکتریکی قابل فهم برای سیستم کنترل تبدیل میکند. در تابلو برق، سنسورها اطلاعات مهمی را از وضعیت تجهیزات دریافت کرده و به رلهها، PLC، کنتاکتورها یا سیستمهای مانیتورینگ ارسال میکنند.
اهمیت سنسورها در تابلو برق از این جهت است که بسیاری از خرابیها، آتشسوزیها، اتصالات معیوب و توقفهای ناگهانی سیستم، ناشی از عدم تشخیص بهموقع خطاها هستند. سنسورها این امکان را میدهند که پیش از بروز آسیب جدی، هشدار داده شود یا سیستم به صورت خودکار واکنش نشان دهد. به همین دلیل، در صنایع مدرن، استفاده از سنسور فقط یک انتخاب نیست، بلکه یک ضرورت محسوب میشود.
نقش اصلی سنسورها در تابلو برق
سنسورها در تابلو برق چند وظیفهی مهم را بر عهده دارند که هر کدام در ایمنی و بهرهوری سیستم تأثیر مستقیم دارند:
1. پایش وضعیت دما
افزایش بیش از حد دما در تابلو برق میتواند منجر به آسیب دیدن تجهیزات، کاهش عمر قطعات و حتی آتشسوزی شود. سنسورهای دما با اندازهگیری دمای داخل تابلو، شرایط غیرعادی را تشخیص میدهند و در صورت نیاز سیستم تهویه، فن خنککننده یا هشدار را فعال میکنند.
2. تشخیص اضافهبار و جریان غیرمجاز
در برخی تابلوها، سنسور جریان برای اندازهگیری میزان عبور جریان از مدارها استفاده میشود. اگر جریان از حد مجاز بیشتر شود، سنسور میتواند این وضعیت را تشخیص داده و فرمان قطع مدار یا اعلام هشدار صادر کند. این کار از سوختن تجهیزات و کابلها جلوگیری میکند.
3. کنترل رطوبت و شرایط محیطی
رطوبت بالا در تابلو برق میتواند باعث زنگزدگی، اتصال کوتاه و کاهش ایمنی شود. سنسورهای رطوبت در تابلوهایی که در محیطهای مرطوب یا فضای باز نصب شدهاند، نقش مهمی در جلوگیری از خرابی تجهیزات دارند.
4. نظارت بر باز و بسته بودن درب تابلو
در برخی تابلوهای صنعتی، سنسورهای درب یا سوئیچهای مغناطیسی نصب میشوند تا مشخص شود درب تابلو باز است یا بسته. این موضوع هم برای ایمنی اپراتور و هم برای حفاظت از تجهیزات داخلی اهمیت دارد.
5. کنترل سطح مایعات در سیستمهای مرتبط
در برخی کاربردها، تابلو برق به سیستمهایی مانند پمپ، مخزن یا تصفیهخانه متصل است. در این حالت سنسور سطح مایع به کنترل بهتر عملکرد سیستم کمک میکند و از خشککار کردن پمپ یا سرریز شدن مخزن جلوگیری میکند.
6. تشخیص حضور یا عدم حضور ولتاژ
در برخی تابلوها، سنسور یا ماژول تشخیص ولتاژ برای اطمینان از وجود یا قطع بودن برق استفاده میشود. این قابلیت برای تعمیرات، سرویس و ایمنی اپراتور بسیار ضروری است.

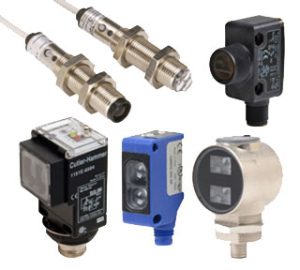

انواع سنسورهای مورد استفاده در تابلو برق
سنسورهای مختلفی بسته به نوع تابلو، کاربرد و سطح هوشمندسازی سیستم مورد استفاده قرار میگیرند. در ادامه مهمترین آنها را بررسی میکنیم.
سنسور دما
سنسور دما یکی از رایجترین سنسورها در تابلو برق است. این سنسورها میتوانند از نوع ترمیستور، RTD، ترموکوپل یا سنسورهای دیجیتال باشند. وظیفه آنها پایش دمای داخلی تابلو و ارسال اطلاعات به سیستم کنترل است.
در تابلوهای صنعتی که قطعات زیادی در کنار هم کار میکنند، افزایش دما کاملاً طبیعی است. اما اگر این افزایش از حد استاندارد فراتر رود، لازم است فنها یا سیستمهای خنککننده وارد عمل شوند. در نتیجه سنسور دما نقش مستقیمی در افزایش طول عمر تجهیزات دارد.
سنسور جریان
این سنسور برای اندازهگیری جریان الکتریکی در یک مدار یا فاز خاص استفاده میشود. سنسور جریان میتواند نوع ترانس جریان، هال افکت یا شنت مقاومتی باشد. از این سنسورها برای حفاظت در برابر اضافهبار، مانیتورینگ مصرف انرژی و تشخیص خطاهای الکتریکی استفاده میشود.
سنسور ولتاژ
سنسور ولتاژ برای اندازهگیری سطح ولتاژ ورودی یا خروجی در تابلو برق به کار میرود. این سنسور کمک میکند نوسانات ولتاژ شناسایی شده و سیستم در برابر افت یا افزایش ولتاژ محافظت شود.
سنسور رطوبت
در محیطهای مرطوب یا تابلوهای فضای باز، رطوبت میتواند یک تهدید جدی باشد. سنسور رطوبت با تشخیص میزان رطوبت داخل تابلو، امکان کنترل شرایط محیطی را فراهم میکند. در صورت افزایش رطوبت، سیستم میتواند از هیتر تابلو، تهویه یا هشدار استفاده کند.
سنسور فشار
در برخی تابلوها، مخصوصاً تابلوهایی که با سیستمهای پنوماتیکی، هیدرولیکی یا خنککننده در ارتباط هستند، سنسور فشار اهمیت دارد. این سنسورها فشار هوا یا مایع را اندازهگیری میکنند و در صورت بروز افت یا افزایش فشار، هشدار میدهند.

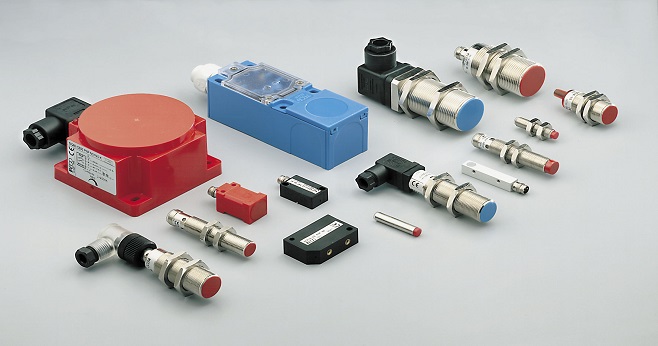

سنسور مجاورت
سنسور مجاورت برای تشخیص حضور یا عدم حضور یک جسم بدون تماس فیزیکی استفاده میشود. در تابلو برق میتوان از آن برای تشخیص وضعیت تجهیزات متحرک، موقعیت قطعات یا باز و بسته بودن برخی اجزا استفاده کرد.
سنسور دود و آتش
یکی از مهمترین سنسورها برای افزایش ایمنی تابلو برق، سنسور دود یا تشخیص حریق است. این سنسورها در صورت بروز آتشسوزی یا تولید دود ناشی از اتصال کوتاه، به سرعت هشدار میدهند و از گسترش حادثه جلوگیری میکنند.
مزایای استفاده از سنسورها در تابلو برق
استفاده از سنسورها در تابلو برق مزایای زیادی دارد که باعث شده این تجهیزات به بخشی جداییناپذیر از سیستمهای مدرن تبدیل شوند.
افزایش ایمنی
مهمترین مزیت سنسورها، افزایش ایمنی است. این تجهیزات با تشخیص شرایط غیرعادی، قبل از وقوع حادثه هشدار میدهند یا سیستم را متوقف میکنند. این موضوع از خطرات جانی و مالی جلوگیری میکند.
کاهش خرابی تجهیزات
وقتی دما، جریان یا رطوبت از حد مجاز خارج شود، قطعات تابلو به مرور آسیب میبینند. سنسورها با پایش مداوم، از وارد شدن آسیبهای جدی به تجهیزات جلوگیری میکنند.
کاهش هزینههای تعمیر و نگهداری
خرابی ناگهانی تجهیزات معمولاً هزینهبر است. استفاده از سنسورها امکان نگهداری پیشگیرانه را فراهم میکند؛ یعنی قبل از خرابی اصلی، مشکل شناسایی و برطرف میشود.
افزایش عمر مفید تابلو برق
پایش مستمر شرایط داخلی تابلو باعث میشود تجهیزات در محدودهی مجاز کاری خود فعالیت کنند. در نتیجه عمر مفید آنها افزایش مییابد.
بهینهسازی مصرف انرژی
سنسورهای جریان و ولتاژ میتوانند الگوی مصرف انرژی را مشخص کنند. این دادهها برای کاهش مصرف، مدیریت بار و افزایش بهرهوری بسیار مفید هستند.
امکان اتوماسیون و کنترل هوشمند
سنسورها دادههای لازم را برای سیستمهای هوشمند فراهم میکنند. به کمک آنها میتوان فنها، آلارمها، رلهها و سایر تجهیزات را به صورت خودکار کنترل کرد.
محل نصب سنسورها در تابلو برق
محل نصب سنسورها بسته به نوع آنها و هدف استفاده متفاوت است. برای مثال:
- سنسور دما معمولاً در نقاطی نصب میشود که بیشترین تجمع حرارت را دارند.
- سنسور رطوبت در بخش مرکزی تابلو و دور از منابع گرمای مستقیم نصب میشود.
- سنسور جریان روی هادیها، فازها یا خروجیهای اصلی قرار میگیرد.
- سنسور درب در قسمت لبهی درب تابلو نصب میشود.
- سنسور دود یا آتش در بخش بالایی تابلو نصب میشود، چون دود به سمت بالا حرکت میکند.
انتخاب محل نصب مناسب بسیار مهم است، زیرا نصب اشتباه میتواند باعث خطای اندازهگیری یا عدم تشخیص صحیح خطر شود.
نقش سنسورها در تابلو برق صنعتی
در تابلو برق صنعتی، اهمیت سنسورها چند برابر میشود. زیرا در محیطهای صنعتی معمولاً بار الکتریکی بالا، شرایط محیطی سخت و حساسیت عملیاتی زیاد است. در چنین محیطی، کوچکترین خطا ممکن است باعث توقف خط تولید، خسارت مالی یا خطرات ایمنی شود.
سنسورها در تابلو برق صنعتی کمک میکنند تا:
- عملکرد ماشینآلات به صورت پیوسته مانیتور شود
- خطاها سریعتر تشخیص داده شوند
- از توقف ناگهانی تولید جلوگیری شود
- اطلاعات دقیق برای تعمیرات پیشگیرانه جمعآوری شود
- بهرهوری کل سیستم افزایش پیدا کند
به همین دلیل در صنایع نفت، گاز، پتروشیمی، فولاد، سیمان، آب و فاضلاب و حتی ساختمانهای هوشمند، سنسورها بخش اصلی تابلو برق محسوب میشوند.
ارتباط سنسورها با PLC و سیستمهای کنترل
یکی از مهمترین جنبههای کاربرد سنسورها در تابلو برق، ارتباط آنها با PLC یا کنترلکننده منطقی برنامهپذیر است. PLC اطلاعات دریافتی از سنسورها را تحلیل کرده و بر اساس برنامهای که برای آن تعریف شده، تصمیمگیری میکند.
برای مثال:
- اگر دمای داخل تابلو از حد مشخصی بالاتر رفت، PLC فن خنککننده را روشن میکند.
- اگر جریان مصرفی بیش از حد شد، PLC مدار را قطع میکند.
- اگر سنسور رطوبت مقدار غیرعادی ثبت کرد، PLC سیستم هشدار را فعال میسازد.
این هماهنگی بین سنسورها و PLC باعث میشود تابلو برق از یک سیستم دستی به یک سیستم هوشمند و اتوماتیک تبدیل شود.
نکات مهم در انتخاب سنسور مناسب برای تابلو برق
برای انتخاب سنسور مناسب باید چند نکته مهم را در نظر گرفت:
دقت اندازهگیری
سنسور باید بتواند اطلاعات را با دقت کافی ثبت کند. دقت پایین ممکن است باعث تصمیمگیری اشتباه در سیستم شود.
سازگاری با شرایط محیطی
اگر تابلو در فضای باز یا محیط صنعتی آلوده نصب شده باشد، سنسور باید مقاومت کافی در برابر گردوغبار، رطوبت، دما و لرزش داشته باشد.
نوع خروجی سنسور
برخی سنسورها خروجی آنالوگ دارند و برخی دیجیتال هستند. باید خروجی سنسور با سیستم کنترل هماهنگ باشد.
سرعت پاسخدهی
در برخی کاربردها، سرعت تشخیص اهمیت زیادی دارد. بهویژه در حفاظت حرارتی یا تشخیص آتش، سنسور باید بسیار سریع عمل کند.
قابلیت اطمینان
سنسور باید در طولانیمدت عملکرد پایدار داشته باشد و دچار خطای مداوم نشود.
نگهداری و عیبیابی سنسورها در تابلو برق
هرچند سنسورها بسیار مفید هستند، اما مانند هر تجهیز دیگری نیاز به نگهداری دارند. گردوغبار، لرزش، نوسان برق یا فرسودگی میتواند عملکرد آنها را دچار اختلال کند. بنابراین بررسی دورهای سنسورها ضروری است.
برای نگهداری بهتر سنسورها میتوان اقدامات زیر را انجام داد:
- تمیز کردن دورهای سنسورها
- بررسی اتصالات و سیمکشی
- کالیبراسیون در فواصل مشخص
- تست عملکرد در شرایط واقعی
- تعویض سنسورهای معیوب یا فرسوده
با این کار میتوان از عملکرد صحیح و دقیق تابلو برق اطمینان حاصل کرد.
جمعبندی
سنسورها در تابلو برق نقش بسیار مهمی در ایمنی، کنترل، مانیتورینگ و افزایش بهرهوری دارند. این تجهیزات با اندازهگیری دما، جریان، ولتاژ، رطوبت، دود، فشار و سایر عوامل، اطلاعات حیاتی را در اختیار سیستم قرار میدهند و امکان واکنش سریع در برابر خطرات را فراهم میکنند.
در دنیای صنعتی امروز، استفاده از سنسور در تابلو برق دیگر یک گزینهی لوکس نیست، بلکه یک نیاز اساسی برای حفاظت از تجهیزات، کاهش هزینهها و افزایش عمر مفید سیستم است. هرچه تابلو برق هوشمندتر باشد، عملکرد آن دقیقتر، ایمنتر و اقتصادیتر خواهد بود.
اگر قصد دارید تابلو برقی حرفهای، مطمئن و مناسب برای شرایط صنعتی یا ساختمانی طراحی کنید، انتخاب سنسورهای مناسب و نصب اصولی آنها یکی از مهمترین مراحل کار است.
