مقدمه
کلید حرارتی یکی (MPCB) از مهمترین اجزای حفاظتی در تابلو برق و مدارهای الکتریکی است. اگر بخواهیم خیلی ساده بگوییم، وظیفهی اصلی آن این است که از موتور، کابل، مدار و تجهیزات در برابر اضافهبار و در بسیاری از مدلها در برابر اتصال کوتاه محافظت کند.
در صنعت، ساختمان، کارگاه، پمپخانه، نوار نقاله، کمپرسور و هر جایی که موتور الکتریکی وجود دارد، شناخت درست کلید حرارتی بسیار ضروری است.
در این مقاله سعی میکنیم از صفر تا صد دربارهی کلید حرارتی صحبت کنیم؛ از تعریف و ساختمان گرفته تا نحوه کار، کاربرد، انواع، تنظیم جریان، تفاوت با بیمتال و فیوز، نکات نصب، عیبیابی، انتخاب درست و حتی اشتباهات رایج.
جهت ساخت تابلو برق مدنظر خود همین الآن پروژه خود را در قسمت سفارش پروژه تابلو برق ثبت نمائید.

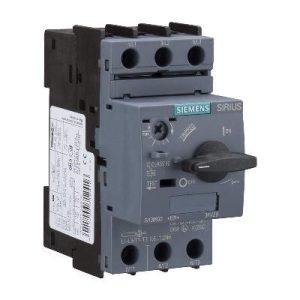

کلید حرارتی چیست؟
کلید حرارتی که به آن در بسیاری از منابع Motor Protection Circuit Breaker یا MPCB هم گفته میشود، یک تجهیز حفاظتی است که برای حفاظت از موتورهای الکتریکی در تابلو برق استفاده میشود.
این کلید معمولاً دو نوع حفاظت را ارائه میدهد:
- حفاظت حرارتی در برابر اضافهبار
- حفاظت مغناطیسی در برابر اتصال کوتاه
به همین دلیل نام آن را «کلید حرارتی» گذاشتهاند؛ چون بخش مهمی از عملکردش بر اساس اثر حرارتی جریان است. وقتی جریان از مقدار مجاز بیشتر شود، قطعه داخلی گرم میشود و مدار را قطع میکند.
چرا کلید حرارتی مهم است؟
موتورهای الکتریکی در زمان کارکرد ممکن است به دلایل زیادی آسیب ببینند، از جمله:
- گیرکردن محور موتور
- بار بیش از حد
- افزایش مدتزمان راهاندازی
- کمبود فاز
- اتصال کوتسوزی رخ دهد
- هزینه تعمیرات بسیار بالا برود
- ایراد مکانیکی در بار متصل به موتور
اگر حفاظت مناسبی وجود نداشته باشد، این مشکلات میتوانند باعث شوند:
- سیمپیچ موتور بسوزد
- کابلها داغ شوند
- تابلو برق آسیب ببیند
- آتشسوزی رخ دهد
- هزینه تعمیرات بسیار بالا برود
- توقف تولید یا کارکرد سیستم ایجاد شود
پس کلید حرارتی فقط یک قطعه الکتریکی نیست؛ بلکه یک عامل حیاتی برای ایمنی و دوام تجهیزات است.

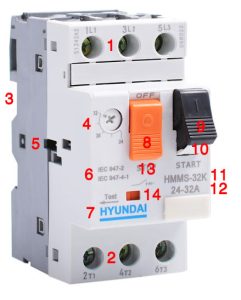

ساختمان کلید حرارتی
کلید حرارتی از چند بخش اصلی تشکیل شده است. آشنایی با این بخشها کمک میکند بهتر عملکرد آن را بفهمیم.
1. بدنه عایق
بدنهی کلید معمولاً از مواد عایق و مقاوم در برابر حرارت ساخته میشود تا ایمنی دستگاه حفظ شود.
2. اهرم قطع و وصل
این اهرم برای روشن و خاموش کردن دستی کلید استفاده میشود.
3. پیچ تنظیم جریان
یکی از مهمترین قسمتهای کلید حرارتی است. با این پیچ، جریان نامی موتور را تنظیم میکنند تا حفاظت دقیقتری انجام شود.
4. مکانیزم حرارتی
این بخش با افزایش جریان، گرم میشود و در صورت رسیدن به مقدار مشخص، کلید را قطع میکند.
5. مکانیزم مغناطیسی
این بخش در برابر جریانهای بسیار زیاد و ناگهانی، مانند اتصال کوتاه، بهسرعت عمل میکند.
6. کنتاکتهای قدرت
این کنتاکتها وظیفه عبور جریان اصلی مدار را بر عهده دارند.
7. کنتاکت کمکی
در بعضی مدلها، کنتاکت کمکی برای ارسال فرمان به مدار کنترل یا اعلام وضعیت قطع استفاده میشود.
8. دکمه تست و ریست
برای آزمایش عملکرد یا بازگرداندن کلید بعد از قطع، از این دکمهها استفاده میشود.
نحوه عملکرد کلید حرارتی
عملکرد کلید حرارتی بر پایه دو اصل مهم است:
1. عملکرد حرارتی
وقتی جریان از مقدار مجاز بیشتر شود اما این اضافهجریان خیلی شدید نباشد، المنت حرارتی داخل کلید گرم میشود.
این گرما باعث عملکرد مکانیزم قطع میشود.
این حالت معمولاً برای اضافهبار است؛ یعنی موتور بیش از حد مجاز جریان میکشد ولی الزاماً اتصال کوتاه رخ نداده است.
مثال:
اگر موتوری با جریان نامی 6 آمپر کار کند و به دلیل فشار مکانیکی جریان آن به 8 آمپر برسد، کلید حرارتی بعد از مدتی مشخص مدار را قطع میکند.
2. عملکرد مغناطیسی
در صورت وقوع اتصال کوتاه، جریان ناگهان بسیار زیاد میشود. در این حالت بخش مغناطیسی کلید بلافاصله وارد عمل شده و مدار را قطع میکند.
مثال:
اگر بین فازها اتصال ایجاد شود، جریان میتواند چندین برابر جریان نامی شود. در این شرایط قطع باید سریع و فوری باشد تا از سوختن تجهیزات جلوگیری شود.
تفاوت حفاظت حرارتی و مغناطیسی
این دو نوع حفاظت هر دو در یک کلید قرار دارند اما عملکردشان متفاوت است:
- حرارتی: برای اضافهبار و با تأخیر عمل میکند
- مغناطیسی: برای اتصال کوتاه و با سرعت بسیار بالا عمل میکند
این ترکیب باعث میشود کلید حرارتی برای حفاظت موتور بسیار مناسب باشد.
کلید حرارتی در تابلو برق چه نقشی دارد؟
در تابلو برق، کلید حرارتی معمولاً قبل از موتور یا در مسیر تغذیه موتور نصب میشود. نقش آن این است که:
- از موتور در برابر جریان غیرعادی محافظت کند
- از کابل خروجی محافظت کند
- از تجهیزات جانبی مثل پمپ، فن یا نوار نقاله محافظت کند
- ایمنی اپراتور و مدار را افزایش دهد
- از توقفهای ناخواسته و خسارتهای سنگین جلوگیری کند
در بسیاری از تابلوها، کلید حرارتی به همراه کنتاکتور استفاده میشود. در این حالت:
- کنتاکتور وظیفه قطع و وصل فرمان را دارد
- کلید حرارتی وظیفه حفاظت را بر عهده دارد
تفاوت کلید حرارتی با بیمتال
یکی از رایجترین سوالها این است که کلید حرارتی چه فرقی با بیمتال دارد؟
بیمتال چیست؟
بیمتال یک رله حفاظتی است که فقط در برابر اضافهبار از موتور محافظت میکند.
یعنی اگر موتور بیش از حد جریان بکشد، بیمتال عمل میکند.
تفاوت اصلی:
- کلید حرارتی: هم اضافهبار و هم اتصال کوتاه را پوشش میدهد
- بیمتال: فقط اضافهبار را پوشش میدهد
نتیجه:
کلید حرارتی از نظر حفاظتی کاملتر است، اما در برخی مدارها همچنان از بیمتال به همراه فیوز یا کلید جداگانه استفاده میشود.
همچنین بخوانید: انرژی خورشیدی
تفاوت کلید حرارتی با فیوز
فیوز هم یک تجهیز حفاظتی است اما با کلید حرارتی تفاوت دارد.
فیوز:
- در برابر جریان بیش از حد میسوزد و مدار را باز میکند
- پس از عمل کردن باید تعویض شود
- تنظیمپذیر نیست
- معمولاً حفاظت سادهتری دارد
کلید حرارتی:
- قابل تنظیم است
- پس از قطع میتوان دوباره آن را وصل کرد
- هم حفاظت حرارتی و هم مغناطیسی دارد
- مناسبتر برای حفاظت موتور است
انواع کلید حرارتی
کلیدهای حرارتی از نظر ساختار و کاربرد انواع مختلفی دارند:
1. کلید حرارتی سهفاز
برای موتورهای سهفاز استفاده میشود و در صنعت بسیار رایج است.
2. کلید حرارتی تکفاز
برای موتورهای تکفاز یا مدارهای خاص کاربرد دارد.
3. کلید حرارتی دستی
این مدلها توسط اپراتور روشن و خاموش میشوند و حفاظت داخلی هم دارند.
4. کلید حرارتی قابل تنظیم
بیشتر کلیدها در این دسته قرار میگیرند و با پیچ تنظیم، جریان موتور مشخص میشود.
5. کلید حرارتی با حفاظت قطع فاز
برخی مدلها در صورت قطع یکی از فازها هم مدار را قطع میکنند که برای موتورهای سهفاز بسیار مهم است.
کاربردهای کلید حرارتی
کلید حرارتی تقریباً در هر جایی که موتور الکتریکی وجود دارد، کاربرد دارد. از جمله:
- پمپهای آب
- فنها و هواکشها
- کمپرسورها
- نوار نقالهها
- دستگاههای صنعتی
- ماشینآلات تولید
- سیستمهای تهویه
- خطوط بستهبندی
- ابزارآلات کارگاهی
- آسانسورها و سیستمهای انتقال مکانیکی
چرا موتور به حفاظت ویژه نیاز دارد؟
موتور الکتریکی نسبت به بسیاری از بارهای دیگر حساستر است، چون:
- در زمان راهاندازی جریان زیادی میکشد
- در صورت گیرپاژ یا بار زیاد سریع داغ میشود
- سیمپیچ داخلی آن در برابر حرارت آسیبپذیر است
- خرابی آن معمولاً هزینهبر است
به همین علت استفاده از کلید حرارتی در مدار موتور بسیار مهم است.
جریان نامی چیست و چرا مهم است؟
جریان نامی، مقدار جریانی است که موتور در شرایط عادی و استاندارد از شبکه میکشد. این عدد روی پلاک موتور نوشته میشود.
مثال:
اگر روی پلاک موتور نوشته شده باشد 7.2 آمپر، یعنی باید کلید حرارتی طوری تنظیم شود که نزدیک این مقدار باشد.
نکته مهم:
تنظیم اشتباه جریان میتواند مشکلساز شود:
- اگر جریان تنظیمی خیلی پایین باشد، کلید بیدلیل قطع میکند
- اگر خیلی بالا باشد، موتور در برابر اضافهبار محافظت نمیشود
نحوه تنظیم کلید حرارتی
برای تنظیم صحیح کلید حرارتی باید این مراحل را طی کرد:
- پلاک موتور را بخوانید
- جریان نامی موتور را یادداشت کنید
- بازه تنظیم کلید را بررسی کنید
- پیچ تنظیم را روی مقدار مناسب قرار دهید
- عملکرد را در زمان راهاندازی و کار عادی بررسی کنید
مثال:
اگر موتور 9 آمپر است و کلید حرارتی بازه 6 تا 10 آمپر دارد، باید آن را نزدیک 9 آمپر تنظیم کرد.
نکات مهم در انتخاب کلید حرارتی
انتخاب درست کلید حرارتی بسیار مهم است. برای انتخاب باید به این موارد توجه کنید:
1. جریان نامی موتور
کلید باید بازهای داشته باشد که جریان موتور را پوشش دهد.
2. ولتاژ کاری
کلید باید با ولتاژ سیستم سازگار باشد.
3. تعداد فاز
تکفاز یا سهفاز بودن مهم است.
4. قدرت قطع
کلید باید توانایی قطع جریان خطا را داشته باشد.
5. شرایط محیطی
دما، رطوبت، گردوغبار و لرزش مهم هستند.
6. نوع بار
نوع موتور و بار مکانیکی متصل به آن اهمیت دارد.
7. استاندارد ساخت
داشتن استاندارد معتبر و برند مطمئن اهمیت زیادی دارد.
محل نصب کلید حرارتی در تابلو برق
کلید حرارتی معمولاً در مسیر تغذیه موتور نصب میشود و اغلب با این ترتیب دیده میشود:
منبع تغذیه → حفاظت اصلی → کنتاکتور → کلید حرارتی → موتور
البته بسته به طراحی تابلو ممکن است ترتیب کمی متفاوت باشد.
نکات نصب:
- اتصالات باید محکم باشند
- از سیم با سطح مقطع مناسب استفاده شود
- شینهها و ترمینالها نباید داغ شوند
- کلید باید در تابلو در جای مناسب و قابل دسترس نصب شود
- تهویه تابلو باید مناسب باشد
علائم خرابی یا عملکرد نادرست کلید حرارتی
اگر کلید حرارتی درست کار نکند، ممکن است نشانههای زیر دیده شود:
- بیدلیل قطع میکند
- در زمان اضافهبار عمل نمیکند
- بعد از ریست دوباره سریع قطع میکند
- اهرم گیر میکند
- اتصالات آن داغ میشوند
- بوی سوختگی در تابلو حس میشود
- موتور با تأخیر یا اختلال راهاندازی میشود
دلایل قطع مکرر کلید حرارتی
اگر کلید دائماً قطع میکند، ممکن است یکی از این مشکلات وجود داشته باشد:
- تنظیم اشتباه جریان
- بار بیش از حد موتور
- خرابی بلبرینگ یا گیر مکانیکی
- افت ولتاژ
- قطع یک فاز
- اتصال ضعیف در ترمینالها
- انتخاب اشتباه سایز کلید
- خرابی خود کلید
روش عیبیابی کلید حرارتی
برای عیبیابی میتوان این مراحل را انجام داد:
- جریان واقعی موتور را اندازهگیری کنید
- ولتاژ ورودی را بررسی کنید
- اتصالات را بازبینی کنید
- وضعیت بار مکانیکی را کنترل کنید
- دمای کلید و تابلو را بررسی کنید
- سلامت کنتاکتور و کابلها را ارزیابی کنید
- خود کلید را تست کنید
مزایای کلید حرارتی
- حفاظت دوگانه در برابر اضافهبار و اتصال کوتاه
- قابل تنظیم بودن جریان
- امکان ریست و استفاده مجدد
- مناسب برای موتورهای الکتریکی
- افزایش ایمنی سیستم
- کاهش هزینه تعمیرات
- نصب نسبتاً آسان
- عملکرد سریع در خطاهای شدید
معایب کلید حرارتی
- قیمت آن ممکن است از برخی گزینههای سادهتر بالاتر باشد
- در صورت انتخاب یا تنظیم اشتباه، کارایی پایین میآید
- برخی مدلها برای همه نوع بار مناسب نیستند
- در شرایط محیطی سخت نیاز به انتخاب دقیقتر دارند
نکات ایمنی مهم درباره کلید حرارتی
- همیشه قبل از کار روی تابلو، برق را قطع کنید
- از ابزار عایق استفاده کنید
- کلید را متناسب با جریان واقعی موتور انتخاب کنید
- از دستکاری بدون دانش فنی خودداری کنید
- اتصالات را بهصورت دورهای بررسی کنید
- در تابلوهای صنعتی، تهویه و خنککاری را فراموش نکنید
- از برندهای معتبر و استاندارد استفاده کنید
اشتباهات رایج در استفاده از کلید حرارتی
1. انتخاب کلید با رنج نامناسب
این اشتباه خیلی رایج است و باعث قطع بیمورد یا عدم حفاظت میشود.
2. تنظیم نادرست جریان
خیلیها کلید را بدون توجه به پلاک موتور تنظیم میکنند.
3. استفاده از کلید حرارتی برای باری غیرموتوری
کلید حرارتی بیشتر برای موتور مناسب است، نه هر نوع بار.
4. بیتوجهی به قطع فاز
در موتورهای سهفاز، قطع یکی از فازها میتواند بسیار خطرناک باشد.
5. اتصالات ضعیف
اتصالات شل باعث داغی، افت ولتاژ و خرابی میشوند.
کلید حرارتی و قطع فاز
در موتورهای سهفاز، قطع یکی از فازها بسیار خطرناک است. اگر موتور با دو فاز کار کند:
- جریان دو فاز دیگر افزایش مییابد
- موتور داغ میشود
- سیمپیچ آسیب میبیند
- احتمال سوختن موتور زیاد میشود
بعضی کلیدهای حرارتی قابلیت تشخیص این وضعیت را دارند و مدار را قطع میکنند.
کلید حرارتی در مدار فرمان و قدرت
کلید حرارتی بیشتر در مدار قدرت قرار میگیرد، اما ممکن است با مدار فرمان نیز در ارتباط باشد.
مثلاً اگر کلید حرارتی قطع کند، کنتاکت کمکی آن میتواند فرمان کنتاکتور را قطع کند تا موتور خاموش شود.
جمعبندی بسیار مهم
کلید حرارتی یکی از مهمترین تجهیزات حفاظتی در تابلو برق است که برای حفاظت موتورهای الکتریکی در برابر اضافهبار و در بسیاری از مدلها در برابر اتصال کوتاه به کار میرود.
این تجهیز با داشتن قابلیت تنظیم جریان، ریستپذیری، عملکرد سریع و سازگاری با موتورهای الکتریکی، نقش بسیار مهمی در افزایش ایمنی، عمر مفید و پایداری سیستم دارد.
اگر بخواهیم در یک جمله بگوییم:
کلید حرارتی، نگهبان موتور الکتریکی در تابلو برق است.
یک جمعبندی کوتاهتر و کاربردی
- برای حفاظت موتور استفاده میشود
- جریان نامی موتور باید روی آن تنظیم شود
- از اضافهبار و اتصال کوتاه محافظت میکند
- با کنتاکتور بسیار زیاد استفاده میشود
- در انتخاب آن باید به جریان، ولتاژ، فاز و شرایط محیط توجه کرد
- نصب و تنظیم اشتباه آن میتواند باعث خرابی موتور شود
