مقدمه
رلههای حالت جامد (Solid State Relays یا SSR) یکی از مهمترین تحولات در حوزه کنترل الکترونیکی هستند. این رلهها جایگزین مناسبی برای رلههای الکترومکانیکی سنتی بوده و با استفاده از فناوریهای نیمههادی، عملکردی سریعتر، قابلاعتمادتر و با طول عمر بیشتر ارائه میدهند. در این مقاله، به بررسی جامع رلههای حالت جامد، ساختار، عملکرد، مزایا، معایب، کاربردها و آینده این فناوری پرداخته میشود.
1. تعریف رلههای حالت جامد
رلههای حالت جامد (SSR) نوعی از رلهها هستند که از قطعات نیمههادی مانند ترانزیستورها، تریستورها و تریاکها برای کنترل جریان الکتریکی استفاده میکنند. برخلاف رلههای الکترومکانیکی که از قطعات متحرک و کنتاکتهای فیزیکی استفاده میکنند، SSRها فاقد قطعات متحرک هستند و این ویژگی باعث افزایش طول عمر و کاهش خرابیهای مکانیکی میشود.
همچنین بخوانید: تاسیسات برق صنعتی
2. ساختار و اجزای اصلی رلههای حالت جامد
رلههای حالت جامد از چند بخش اصلی تشکیل شدهاند:
2.1. ورودی کنترل
این بخش شامل یک مدار الکترونیکی است که سیگنال کنترل را دریافت میکند. این سیگنال معمولاً یک ولتاژ پایین (مانند 3 تا 32 ولت DC) است که برای فعالسازی رله استفاده میشود.
2.2. بخش ایزولهسازی
برای جداسازی الکتریکی بین بخش ورودی و خروجی، از روشهایی مانند اپتوکوپلرها استفاده میشود. این ایزولهسازی از انتقال نویز و تداخل الکترومغناطیسی جلوگیری میکند.
2.3. بخش سوئیچینگ
این بخش شامل قطعات نیمههادی مانند MOSFET، IGBT، تریستور یا تریاک است که وظیفه قطع و وصل جریان الکتریکی را بر عهده دارد. انتخاب قطعه نیمههادی بستگی به نوع کاربرد و جریان مورد نیاز دارد.
2.4. بخش حفاظتی
برای محافظت از رله در برابر شرایط نامطلوب مانند اضافه ولتاژ، اضافه جریان و حرارت زیاد، از مدارهای حفاظتی استفاده میشود. این بخش شامل فیوزها، وریستورها و سنسورهای دما است.

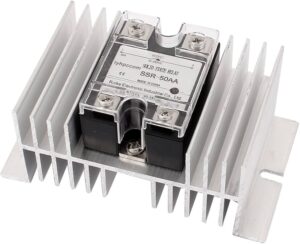

همچنین جهت خنک سازی SSRها از هیت سینک استفاده میکنند که از داغ شدن بیش از اندازه این رله ها و سوختن آنها جلوگیری میکند.
3. عملکرد رلههای حالت جامد
عملکرد رلههای حالت جامد بر اساس کنترل جریان الکتریکی از طریق قطعات نیمههادی است. هنگامی که سیگنال کنترل به ورودی رله اعمال میشود، بخش ایزولهسازی این سیگنال را به بخش سوئیچینگ منتقل میکند.
در نتیجه، قطعه نیمههادی فعال شده و جریان الکتریکی را از خود عبور میدهد. با قطع سیگنال کنترل، قطعه نیمههادی غیرفعال شده و جریان قطع میشود.
4. انواع رلههای حالت جامد
رلههای حالت جامد بر اساس نوع جریان و کاربرد به چند دسته تقسیم میشوند:
4.1. رلههای حالت جامد AC
این رلهها برای کنترل جریان متناوب (AC) استفاده میشوند و معمولاً از تریاک یا تریستور برای سوئیچینگ استفاده میکنند. این رلهها در کاربردهایی مانند کنترل روشنایی، موتورهای AC و سیستمهای گرمایشی استفاده میشوند.
4.2. رلههای حالت جامد DC
این رلهها برای کنترل جریان مستقیم (DC) استفاده میشوند و معمولاً از MOSFET یا IGBT برای سوئیچینگ استفاده میکنند. این رلهها در کاربردهایی مانند کنترل باتری، سیستمهای خورشیدی و الکترونیک قدرت استفاده میشوند.
4.3. رلههای حالت جامد ترکیبی
این رلهها قابلیت کنترل همزمان جریان AC و DC را دارند و در کاربردهای خاصی که نیاز به کنترل هر دو نوع جریان است، استفاده میشوند.
5. مزایای رلههای حالت جامد
رلههای حالت جامد در مقایسه با رلههای الکترومکانیکی مزایای قابل توجهی دارند:
5.1. سرعت سوئیچینگ بالا
SSRها میتوانند در کسری از ثانیه سوئیچ کنند، در حالی که رلههای الکترومکانیکی به زمان بیشتری برای قطع و وصل نیاز دارند. این ویژگی در کاربردهایی که نیاز به سرعت پاسخگویی بالا است، بسیار مهم است.
5.2. طول عمر بیشتر
عدم وجود قطعات متحرک در SSRها باعث کاهش سایش و افزایش طول عمر آنها میشود. این رلهها میتوانند میلیونها بار سوئیچ کنند بدون اینکه دچار فرسودگی شوند.
5.3. کاهش نویز و تداخل الکترومغناطیسی
رلههای حالت جامد به دلیل عدم وجود کنتاکتهای فیزیکی، نویز و تداخل الکترومغناطیسی کمتری تولید میکنند. این ویژگی در کاربردهای حساس مانند تجهیزات پزشکی و سیستمهای ارتباطی بسیار مهم است.
5.4. قابلیت کار در محیطهای خشن
SSRها میتوانند در محیطهایی با لرزش، ضربه و دمای بالا به خوبی کار کنند، در حالی که رلههای الکترومکانیکی در چنین شرایطی ممکن است دچار خرابی شوند.
5.5. کاهش مصرف انرژی
رلههای حالت جامد به دلیل عدم نیاز به جریان برای نگهداری کنتاکتها، انرژی کمتری مصرف میکنند.
6. معایب رلههای حالت جامد
با وجود مزایای فراوان، رلههای حالت جامد دارای برخی معایب نیز هستند:
6.1. تولید حرارت
قطعات نیمههادی در SSRها هنگام عبور جریان، حرارت تولید میکنند. این حرارت باید به طور موثر دفع شود تا از آسیب به رله جلوگیری شود.
6.2. هزینه اولیه بالاتر
رلههای حالت جامد در مقایسه با رلههای الکترومکانیکی هزینه اولیه بالاتری دارند، اگرچه در بلندمدت به دلیل طول عمر بیشتر و کاهش هزینههای نگهداری، مقرونبهصرفهتر هستند.
6.3. محدودیت در جریان و ولتاژ
برخی از SSRها در مقایسه با رلههای الکترومکانیکی، محدودیتهایی در جریان و ولتاژ قابل تحمل دارند. برای کاربردهای با جریان و ولتاژ بسیار بالا، ممکن است نیاز به استفاده از رلههای الکترومکانیکی باشد.
7. کاربردهای رلههای حالت جامد
رلههای حالت جامد در صنایع مختلفی استفاده میشوند. برخی از مهمترین کاربردهای آنها عبارتند از:
7.1. کنترل روشنایی
در سیستمهای کنترل روشنایی هوشمند، SSRها برای کنترل لامپهای LED و سایر منابع نور استفاده میشوند. سرعت سوئیچینگ بالا و عدم تولید نویز، این رلهها را برای این کاربرد ایدهآل میکند.
7.2. کنترل موتور
در سیستمهای کنترل موتور، SSRها برای کنترل سرعت و جهت چرخش موتورهای AC و DC استفاده میشوند. این رلهها به دلیل قابلیت کار در محیطهای خشن، در صنایع خودروسازی و رباتیک نیز کاربرد دارند.
7.3. سیستمهای گرمایشی
در سیستمهای گرمایشی مانند هیترهای صنعتی و سیستمهای گرمایش از کف، SSRها برای کنترل دقیق دما استفاده میشوند. این رلهها به دلیل قابلیت کنترل دقیق و سرعت پاسخگویی بالا، در این کاربردها بسیار موثر هستند.
7.4. سیستمهای انرژی تجدیدپذیر
در سیستمهای انرژی تجدیدپذیر مانند پنلهای خورشیدی و توربینهای بادی، SSRها برای کنترل جریان و ولتاژ استفاده میشوند. این رلهها به دلیل قابلیت کار با جریان DC و AC، در این سیستمها بسیار مفید هستند.
7.5. تجهیزات پزشکی
در تجهیزات پزشکی مانند دستگاههای تصویربرداری و سیستمهای کنترل دما، SSRها برای کنترل دقیق و بدون نویز استفاده میشوند. این رلهها به دلیل قابلیت کار در محیطهای حساس، در این کاربردها بسیار مهم هستند.
همچنین بخوانید: سیستم دوربین های مدار بسته
8. آینده رلههای حالت جامد
با پیشرفت فناوریهای نیمههادی و افزایش تقاضا برای سیستمهای کنترل دقیق و قابلاعتماد، آینده رلههای حالت جامد بسیار روشن به نظر میرسد. برخی از روندهای آینده در این حوزه عبارتند از:
8.1. افزایش قدرت و کارایی
با توسعه مواد نیمههادی جدید مانند گالیوم نیترید (GaN) و سیلیکون کاربید (SiC)، رلههای حالت جامد با قدرت و کارایی بالاتری تولید خواهند شد. این مواد به دلیل خواص الکتریکی برتر، امکان کنترل جریانهای بالاتر با تلفات کمتر را فراهم میکنند.
8.2. کاهش اندازه و وزن
با پیشرفت فناوریهای ساخت، رلههای حالت جامد کوچکتر و سبکتر خواهند شد. این ویژگی به ویژه در کاربردهای فضایی و خودروهای الکتریکی بسیار مهم است.
8.3. بهبود قابلیت اطمینان
با توسعه روشهای جدید برای خنکسازی و حفاظت، قابلیت اطمینان رلههای حالت جامد بهبود خواهد یافت. این بهبودها باعث کاهش خرابیها و افزایش طول عمر این رلهها خواهد شد.
9. نتیجهگیری
رلههای حالت جامد به عنوان یک فناوری پیشرفته در حوزه کنترل الکترونیکی، مزایای قابل توجهی نسبت به رلههای الکترومکانیکی سنتی ارائه میدهند. با سرعت سوئیچینگ بالا، طول عمر بیشتر، کاهش نویز و قابلیت کار در محیطهای خشن، این رلهها در صنایع مختلفی کاربرد دارند.
با این حال، چالشهایی مانند تولید حرارت و هزینه اولیه بالاتر نیز وجود دارد که نیاز به توجه و بهبود دارند. با پیشرفت فناوریهای نیمههادی و افزایش تقاضا برای سیستمهای کنترل دقیق، آینده رلههای حالت جامد بسیار روشن به نظر میرسد. این رلهها به عنوان یکی از ارکان اصلی در سیستمهای کنترل مدرن، نقش مهمی در تحول صنایع مختلف ایفا خواهند کرد.
