مقدمه
در صنعت برق، هر وسیل های که به جریان الکتریسیته نیاز دارد باید در مقابل خطرات ناشی از اضافه بار، اتصال کوتاه و خطاهای شبکه محافظت شود. این حفاظت، انتقال امن انرژی و کنترل مدارها بر عهدهٔ تابلوهای برق است. تابلو برق در واقع قلب تپندهٔ سیستم قدرت ساختمان یا مجموعهٔ صنعتی است که تجهیزات حفاظتی و کلیدزنی را در خود جای میدهد. در میان انواع گوناگون تابلوها، «تابلو برق پیانویی» به دلیل طراحی خاص، وزن سبک، نصب آسان و ظاهر منظم خود، یکی از پرکاربردترین گزینه ها برای توزیع برق در ساختمان های مسکونی، اداری و تجاری به شمار میرود.
نام «پیانویی» از شباهت درِ این تابلو به درِ یک پیانو الهام گرفته شده است؛ روکش جلویی تابلو همانند صفحهٔ کلید پیانو به سمت بالا باز میشود و برداشت و بازکردن آن را بسیار ساده میسازد. این ویژگی ظاهراً کوچک، تأثیر بزرگی بر سهولت نگهداری، ایمنی و سرعت کار نصابان و تکنسین های برق گذاشته و باعث شده پیانوییها به گزینه ای محبوب در پروژه های ساختمانی تبدیل شوند.
جهت ساخت تابلو برق مدنظر خود همین الآن پروژه خود را در قسمت سفارش پروژه تابلو برق ثبت نمائید.

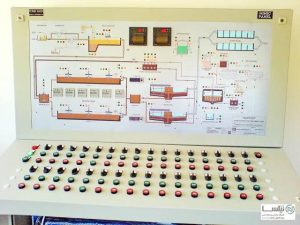

تابلو برق پیانویی چیست؟
تابلو برق پیانویی (Piano Type Switchboard) نوعی تابلو توزیع برق کم فشار، عمدتاً دیواری، است که برای نصب روی دیوار یا داخل دیوار (توکار) ساخته میشود. این تابلوها بدنهٔ فلزی از جنس ورق گالوانیزه یا رنگ الکترواستاتیک دارند و درهای آنها به صورت لولایی از بالا به پایین باز میشوند؛ درست مانند درب یک پیانوی بزرگ که با بازشدن به سمت بالا، کلیدهای مدارشکن را آشکار میکند.
این تابلوها معمولاً برای نصب کلیدهای مینیاتوری (میکرو کلیدها / MCB)، فیوزها، کلید محافظ جان (RCCB)، کنتاکتورها، تایمرها و سایر تجهیزات توزیع برق استفاده میشوند. ظرفیت جریان نامی تابلوهای پیانویی معمولاً در محدودهٔ جریانهای پایین و متوسط قرار دارد و برای توزیع نهایی برق و تغذیهٔ مدارهای روشنایی و پریزها در ساختمانها طراحی شده است.
به همین دلیل، تابلو برق پیانویی را در دستهٔ «تابلوهای توزیع نهایی» یا «اتاقک های توزیع» قرار میدهند که مرحلهٔ آخر زنجیرهٔ انتقال و توزیع برق از نیروگاه تا مصرف کننده را تشکیل میدهند.
ساختار و اجزای تابلو برق پیانویی
برای درک بهتر عملکرد یک تابلو برق پیانویی بهتر است با اجزای اصلی آن آشنا شویم:
۱. بدنه و شاسی
بدنه معمولاً از ورق فولادی گالوانیزه با ضخامت مناسب ساخته و سپس با رنگ الکترواستاتیک ضدخش پوشش داده میشود. رنگهای سفید و طوسی شایعترین رنگها هستند. شاسی داخلی به گونهای طراحی شده که بتوان قفسه ها و انواع کلید را به راحتی روی آن سوار کرد.
۲. درب پیانویی
مهمترین ویژگی این تابلو، درب ویژهای است که از سمت پایین با لولا به بدنه متصل است و هنگام باز شدن به سمت بالا حرکت میکند. درب را میتوان با یک فنر یا قفل در حالت باز نگه داشت تا دست تکنسین هنگام کار آزاد باشد. شیشه دید (دریچهٔ شیشه ای) روی درب به کاربر امکان میدهد وضعیت کلیدها و چراغ های نشانگر را بدون باز کردن درب مشاهده کند.
۳. کلیدهای حفاظتی
داخل تابلو کلیدهای مینیاتوری (MCB) برای حفاظت در برابر اضافه بار و اتصال کوتاه، کلید محافظ جان (RCCB) برای حفاظت در برابر نشتی جریان و برق گرفتگی، و گاهی کلید اصلی یا ELCB نصب میشود. انتخاب نوع و تعداد این کلیدها بستگی به تعداد مدارهای ساختمان و میزان بار هر مدار دارد.
۴. باسبار و ترمینالها
باسبار مسی یا آلومینیومی توزیع فازها، نول و زمین را بین کلیدها برقرار میکند. سینی های کابل، ترمینالهای اتصال و گذرگاه های کابل نیز بخشی از ساختار داخلی هستند که نظم سیمکشی را تضمین میکنند.

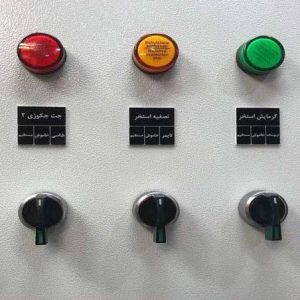

۵. تجهیزات نشانگر و کنترل
چراغهای سیگنال، کلیدهای قطع و وصل، تایمرهای برقی و گاهی PLCهای کوچک یا رله ها برای کنترل اتوماتیک روشنایی و مدارهای خاص در داخل تابلو قرار میگیرند.
نحوهٔ باز شدن درب پیانویی
باز شدن درب پیانویی معمولاً یک یا دو مرحلهای است. در مرحلهٔ اول قفل یا چفت درب آزاد میشود و در مرحلهٔ دوم درب به سمت بالا و عقب باز میشود تا فضای کافی برای دسترسی به تمام تجهیزات فراهم آید. برخی مدلها از «حلقهٔ قابلیت قفل» (Keeper) استفاده میکنند که درب را در موقعیت باز نگه میدارد. این مکانیزم که همزمان جذابیت ظاهری و کاربری آسان را به همراه دارد، مزیت بزرگی نسبت به دربهای بازشو به طرفین یا پایین است؛ زیرا هنگام باز بودن، درب جلوی کار تکنسین را نمیگیرد و مانع عبور و مرور در راهروهای باریک نمیشود.
انواع تابلو برق پیانویی از نظر نصب
تابلو پیانویی روکار
روی سطح دیوار نصب میشود و برای ساختمانهایی مناسب است که امکان فرورفتگی در دیوار یا دیوارهای باربر را ندارند. نصب و راهاندازی آن سریع است و دسترسی آسانتری به تجهیزات داخلی فراهم میکند.
تابلو پیانویی توکار
داخل حفرهٔ تعبیه شده در دیوار قرار میگیرد و فقط درب آن قابل مشاهده است. این نوع ظاهر زیبایی دارد و فضای داخلی اتاق را اشغال نمیکند. نصب توکار نیازمند دقت بیشتر در دیوارچینی و لولهگذاری است و معمولاً در ساختمانهای مدرن و نوساز محبوبیت دارد.
بر اساس تعداد پل و قطب کلیدها نیز تابلوهای تکپل، دوپل و چندطبقه ساخته میشوند که هرکدام برای تعداد مدارهای مشخصی طراحی شدهاند.
کاربردهای تابلو برق پیانویی
تابلو برق پیانویی در گسترهٔ وسیعی از پروژهها به کار گرفته میشود:
- ساختمانهای مسکونی و آپارتمانها: تأمین برق روشنایی، پریزها و مدارهای آشپزخانه در هر طبقه یا هر واحد.
- ساختمانهای اداری و تجاری: توزیع برق بین طبقات، اتاقها، سیستمهای تهویه و روشنایی مراکز خرید و فروشگاهها.
- مراکز درمانی و آموزشی: مدارهای برق مطبها، آزمایشگاهها و کلاسهای درس.
- ساختمانهای صنعتی سبک: تغذیهٔ روشنایی سالنها، پریزهای برق ابزار و تجهیزات کوچک.
- محیطهای مدیریت و کنترل: نصب رله ها، تایمرها و تجهیزات اندازهگیری برای کنترل اتوماتیک مدارها.
در هر یک از این کاربردها، تابلو پیانویی نقش پخشکنندهٔ امن و منظم برق را ایفا میکند و قابلیت انعطاف در چیدمان کلیدها، آن را به گزینهای انعطافپذیر برای انواع کاربری تبدیل کرده است.
چرا از تابلو برق پیانویی استفاده میشود؟ دلایل اصلی
واقعیت این است که در بازار انواع گوناگونی از تابلوهای توزیع وجود دارد؛ اما پیانویی به دلایل مشخص و منطقی انتخاب اول بسیاری از مهندسان و پیمانکاران است. در ادامه مهمترین دلایل استفاده از این تابلوها را بررسی میکنیم.
۱. سهولت در دسترسی و نگهداری
درب بازشو به سمت بالا، فضای کاری مناسبی برای تکنسین فراهم میکند و دسترسی به تمام کلیدها و سیمها را بدون اینکه درب مزاحم باشد ممکن میسازد. این موضوع زمان تعمیر، تست و سرویس را بهطور چشمگیری کاهش میدهد و هزینههای نگهداری را پایین میآورد.
۲. ایمنی بالا
استفاده از کلیدهای مینیاتوری استاندارد، کلید محافظ جان و ارت صحیح در کنار بدنهٔ فلزی مقاوم، ایمنی افراد را در برابر برقگرفتگی و آتشسوزی افزایش میدهد. امکان قفلکردن درب نیز از دسترسی افراد غیرمجاز و کودکان جلوگیری میکند.
۳. ظاهر مرتب و زیبا
طراحی جمعوجور، درب منظم و امکان نصب توکار، این تابلو را از نظر زیباییشناسی محبوب کرده است. در ساختمانهایی که جای تابلو در راهرو یا سالن نمایان است، ظاهر تمیز پیانویی ارزش دکوراتیو هم دارد.
۴. نصب سریع و آسان
کیفهای پیانویی از پیش سوراخ کاری شده اند و جای نصب کلیدها و باسبار مشخص است. نصاب میتواند در کوتاهترین زمان تابلو را روی دیوار نصب و مدارها را برقرار کند. این ویژگی در پروژه های تیپ و انبوهسازی، صرفهجویی قابل توجهی در زمان و هزینه ایجاد میکند.
۵. تنوع و انعطاف در چیدمان
تعداد و نوع کلیدهای داخل تابلو بسته به نیاز پروژه قابل تغییر است. میتوان مدلهای ۴، ۸، ۱۲، ۲۴ و حتی ۳۶ پل را انتخاب کرد و بعداً در صورت افزایش مدار، تجهیزات بیشتری اضافه نمود. این انعطاف، سرمایهگذاری اولیه را برای رشد آیندهٔ ساختمان حفظ میکند.
۶. قیمت مناسب
نسبت به تابلوهای صنعتی بزرگ، قیمت تابلو پیانویی بسیار مقرونبهصرفه است و برای کاربردهای مسکونی و تجاری، بهترین نسبت هزینه به عملکرد را ارائه میدهد. تعدد تولیدکنندگان داخلی نیز رقابت را بالا برده و دسترسی به قطعات و نمایندگیها را آسان کرده است.
۷. استاندارد بودن و قابلیت ارتقا
تابلوهای پیانویی بر اساس استانداردهای معتبر مانند IEC 61439 و مقررات ملی ساختمان ساخته میشوند و امکان اضافهکردن تجهیزات هوشمند مانند مموری متر، تایمر و آیپی برای کنترل از راه دور را دارند. بهاینترتیب در مسیر ساختمان هوشمند نیز بهراحتی قابل ارتقا هستند.
۸. مدیریت بهتر بار و تشخیص خطا
قرارگیری کلیدهای مجزا برای هر مدار باعث میشود در هنگام خطا، فقط همان مدار از شبکه جدا شود و کل ساختمان بدون برق نماند. همچنین خواندن وضعیت چراغها و کلیدها بدون باز کردن درب، عیبیابی را سریعتر میسازد.
تفاوت تابلو پیانویی با سایر تابلوهای توزیع
در مقایسه با تابلوهای افقی، ستونی یا راکمونت صنعتی، تابلو پیانویی برای جریانهای پایینتر و توزیع نهایی طراحی شده است. در حالی که تابلوهای ستونی یا اتاقکهای صنعتی برای جریانهای بالا، مکانهای بزرگ و قابلیت دسترسی سهبعدی ساخته میشوند، پیانویی گزینه ای سبک، کمجا و اقتصادی برای مدارهای نهایی مصرف کننده است. از نظر ظاهری، درب پیانویی برخلاف دربهای لولایی افقی، هنگام باز شدن فضای جلوی تابلو را اشغال نمیکند.
نکات فنی در انتخاب تابلو برق پیانویی
هنگام انتخاب یک تابلو برق پیانویی باید به موارد زیر توجه کرد:
- محاسبهٔ صحیح تعداد مدارها: تعداد مدارهای روشنایی، پریز، کولر و سایر مصارف را دقیق شمارش کنید تا تابلو را با ظرفیت مناسب انتخاب کنید.
- جریان نامی و سطح اتصال کوتاه: تابلو باید برای جریان مجاز مدارها و توان اتصال کوتاه شبکه طراحی شده باشد.
- جنس بدنه و ضخامت ورق: بدنهٔ ضدزنگ و مقاوم از طول عمر تابلو محافظت میکند.
- استانداردها و درجهٔ حفاظت (IP): بر اساس محل نصب (داخل ساختمان یا فضای مرطوب) درجهٔ حفاظتی مناسب انتخاب شود.
- لوازم جانبی: شیشه دید، قفل، شمردن سینی کابل، و پوشش مناسب ترمینالها.
نصب و سیمکشی
نصب تابلو برق پیانویی باید توسط برقکار ماهر و بر اساس نقشهٔ تکخطی انجام شود. مراحل کلی شامل نصب تابلو (روکار یا توکار)، اتصال ارت، نصب کلیدهای حفاظتی روی شاسی، اتصال باسبار فاز و نول، سیمکشی مدارها از تابلو به مصرف کننده ها و نهایتاً تست عایقی و عملکردی است. رعایت رنگبندی استاندارد سیمها (فاز قرمز/قهوه ای، نول آبی و زمین سبز-زرد) و ثابتبودن اتصالات از الزامات ایمنی است.
ایمنی و نگهداری
برای افزایش عمر و ایمنی تابلو پیانویی باید بهصورت دورهای بازدید، تمیزکاری، مصرف شدن (ترمومتر) و کنترل پیچ های اتصال انجام شود. علائم گرم شدگی روی کلیدها یا بوی سوختگی نشان های از بار بیش از حد یا اتصال شل است و باید سریعاً بررسی شود. همچنین درب تابلو باید همیشه بسته و در صورت امکان قفل باشد تا از ورود گردوغبار و دسترسی غیرمجاز جلوگیری شود
همچنین بخوانید: HMI چیست؟
چالشها و محدودیتها
با وجود مزایای متعدد، تابلو پیانویی برای همهٔ کاربردها مناسب نیست. در مصارف صنعتی سنگین، جریانهای بالا و محیطهای بسیار خورنده، به تابلوهای صنعتی بزرگتر و مقاومتر نیاز است. همچنین اگر فضای نصب بسیار محدود باشد یا تعداد مدارها نیاز به توسعهٔ زیاد داشته باشد، شاید بهتر باشد بهجای تابلو بزرگتر از چند تابلو استفاده شود.
نتیجه گیری
تابلو برق پیانویی با ترکیب طراحی کاربرپسند، ایمنی بالا، هزینهٔ مقرونبهصرفه و نصب آسان، به یکی از پرطرفدارترین گزینه ها برای توزیع برق در ساختمانهای مسکونی، اداری و تجاری تبدیل شده است. درب بازشو به سمت بالا، دسترسی راحت به تجهیزات را ممکن میسازد و نظم و زیبایی را به شبکهٔ برق میبخشد. انتخاب تابلو با ظرفیت مناسب، نصب اصولی و نگهداری منظم، تضمین کنندهٔ ایمنی، عملکرد پایدار و هزینه های بهینهٔ بهره برداری است. اگر به دنبال راه حلی اقتصادی، امن و منعطف برای توزیع برق ساختمان خود هستید، تابلو برق پیانویی انتخابی مطمئن خواهد بود.
