مقدمه
در دنیای صنعت مدرن، سرعت، دقت و کنترل اهمیت بسیار زیادی دارند. برای اینکه اپراتورها بتوانند دستگاهها و خطوط تولید را بهدرستی مدیریت کنند، به ابزاری نیاز دارند که اطلاعات ماشین را به شکلی ساده، سریع و قابلفهم نمایش دهد. اینجاست که HMI یا رابط انسان و ماشین وارد عمل میشود.
HMI یکی از مهمترین اجزای اتوماسیون صنعتی است که بین انسان و ماشین ارتباط برقرار میکند و باعث میشود اپراتور بتواند وضعیت تجهیزات، خطاها، آلارمها و فرآیندهای تولید را در لحظه مشاهده و مدیریت کند.
در سالهای اخیر، استفاده از HMI صنعتی در کارخانهها، خطوط تولید، سیستمهای بستهبندی، صنایع غذایی، دارویی، نفت و گاز و بسیاری از حوزههای دیگر بهطور چشمگیری افزایش یافته است. دلیل این رشد، نیاز به کنترل دقیقتر، کاهش خطای انسانی، افزایش بهرهوری و بهبود امنیت عملیاتی است.
اگر بخواهیم ساده بگوییم، HMI همان صفحه یا محیطی است که انسان از طریق آن با ماشین صحبت میکند؛ اما در واقع، این فناوری فراتر از یک صفحهنمایش ساده است و نقش مهمی در اتوماسیون صنعتی، مانیتورینگ، عیبیابی و مدیریت فرایندها دارد.
همین الآن پروژه تابلو برق خود را ثبت نمایید.

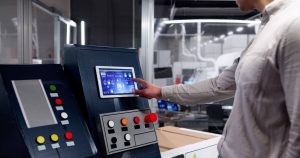

HMI چیست؟
HMI مخفف عبارت Human Machine Interface است و به معنای رابط انسان و ماشین میباشد. این رابط میتواند یک نمایشگر لمسی، یک پنل صنعتی، یک نرمافزار گرافیکی یا حتی یک سیستم تحت وب باشد که اطلاعات تجهیزات را به انسان منتقل میکند و دستورات انسان را به ماشین میفرستد.
در واقع، HMI واسطهای است میان PLC، سنسورها، موتورها، درایوها و سایر تجهیزات صنعتی با اپراتور یا مهندس کنترل.
اپراتور از طریق HMI میتواند:
- وضعیت لحظهای دستگاهها را ببیند
- پارامترهای عملیاتی را تغییر دهد
- آلارمها و خطاها را بررسی کند
- فرآیند تولید را کنترل کند
- گزارشها و دادههای تاریخی را مشاهده کند
به همین دلیل، HMI در بسیاری از پروژههای اتوماسیون صنعتی بهعنوان یکی از ضروریترین تجهیزات شناخته میشود.
نقش HMI در اتوماسیون صنعتی
اتوماسیون صنعتی بدون HMI مانند کارخانهای است که چشم و زبان ندارد.
ممکن است ماشینها کار کنند، اما اپراتور نمیتواند بهصورت مستقیم و سریع بفهمد که چه اتفاقی در حال رخ دادن است. HMI این مشکل را حل میکند.
مهمترین نقشهای HMI در صنعت عبارتاند از:
1. نمایش اطلاعات فرآیند
HMI دادههای خام را به شکل قابلفهم تبدیل میکند. مثلاً بهجای اینکه اپراتور با عددهای پیچیده و سیگنالهای فنی مواجه شود، یک نمودار، گیج، چراغ وضعیت یا تصویر گرافیکی واضح میبیند.
2. کنترل تجهیزات
از طریق HMI میتوان دستگاهها را روشن یا خاموش کرد، سرعت موتور را تغییر داد، دما را تنظیم کرد یا یک فرآیند را متوقف و دوباره راهاندازی کرد.
3. هشدار و آلارم
در صورت بروز خطا، HMI بهسرعت هشدار میدهد تا اپراتور بتواند مشکل را شناسایی و رفع کند. این موضوع از آسیب به دستگاه و توقف تولید جلوگیری میکند.
4. ثبت دادهها
HMIهای پیشرفته قابلیت ثبت اطلاعات تولید، آلارمها، روند تغییرات و گزارشگیری دارند. این دادهها برای تحلیل عملکرد و بهینهسازی فرآیند بسیار مهم هستند.

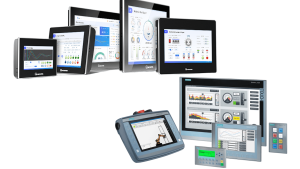

انواع HMI
HMIها در مدلها و فناوریهای مختلفی تولید میشوند و بسته به نوع کاربرد، انتخاب آنها متفاوت است.

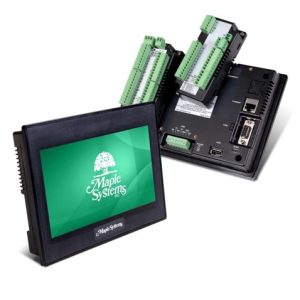

1. HMI سختافزاری
این نوع HMI بهصورت یک پنل فیزیکی و مستقل ارائه میشود که معمولاً در تابلو برق یا روی دستگاه نصب میگردد. این مدل در صنایع سنگین و محیطهای صنعتی بسیار رایج است.
2. HMI نرمافزاری
در این حالت، HMI بهصورت یک نرمافزار روی کامپیوتر، تبلت یا سیستم کنترلی اجرا میشود. این نوع برای مانیتورینگ مرکزی یا پروژههای بزرگ مناسب است.
3. HMI تحت وب
HMI تحت وب از طریق مرورگر قابل دسترسی است و امکان کنترل و نظارت از راه دور را فراهم میکند. این مدل در پروژههای مدرن و هوشمند بسیار محبوب شده است.

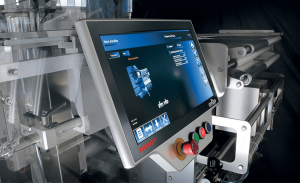

4. HMI لمسی صنعتی
این نوع HMI با صفحهنمایش لمسی طراحی میشود و اپراتور میتواند با لمس آیکونها، منوها و دکمهها با سیستم تعامل داشته باشد.
مزایای استفاده از HMI
استفاده از HMI صنعتی مزایای متعددی دارد که باعث شده این فناوری به یکی از ارکان اصلی اتوماسیون تبدیل شود.
افزایش سرعت عمل
اپراتور میتواند در کوتاهترین زمان ممکن وضعیت دستگاه را ببیند و تصمیم بگیرد. این موضوع سرعت واکنش در شرایط اضطراری را بالا میبرد.
کاهش خطای انسانی
وقتی اطلاعات بهصورت گرافیکی و واضح نمایش داده میشود، احتمال اشتباه اپراتور کاهش مییابد.
بهبود بهرهوری
HMI کمک میکند فرآیندها بهتر کنترل شوند و توقفهای ناخواسته کاهش پیدا کند. در نتیجه بهرهوری خط تولید افزایش مییابد.
عیبیابی سریع
در زمان بروز مشکل، اپراتور میتواند از طریق آلارمها، لاگها و نمایش وضعیتها منشأ خطا را سریعتر پیدا کند.
امکان مانیتورینگ مرکزی
در سیستمهای بزرگ، HMI امکان نظارت بر چندین دستگاه یا چند خط تولید را از یک نقطه فراهم میکند.
صرفهجویی در هزینه
با کاهش خطا، کاهش توقف تولید و افزایش دقت، هزینههای نگهداری و تعمیرات نیز کمتر میشود.
همچنین بخوانید: سیستم اطفا حریق
HMI و PLC چه تفاوتی دارند؟
بسیاری از افراد HMI و PLC را با هم اشتباه میگیرند، در حالی که این دو نقشهای کاملاً متفاوتی دارند.
PLC چیست؟
PLC یا Programmable Logic Controller مغز کنترلکننده سیستم است. این دستگاه ورودیها را دریافت میکند، منطق برنامه را اجرا میکند و خروجی مناسب را صادر میکند.
HMI چیست؟
HMI نقش واسط کاربری را دارد و دادهها را به انسان نشان میدهد.
به زبان ساده:
- PLC تصمیم میگیرد
- HMI نمایش میدهد و ارتباط برقرار میکند
PLC بدون HMI میتواند کار کند، اما کار با سیستم برای اپراتور دشوارتر میشود. HMI بدون PLC هم عملاً دادهای برای نمایش و کنترل ندارد. بنابراین این دو مکمل یکدیگر هستند.
کاربردهای HMI در صنایع مختلف
HMI تنها به یک صنعت خاص محدود نیست و تقریباً در تمام حوزههای صنعتی کاربرد دارد.
صنعت غذایی
در خطوط تولید مواد غذایی، HMI برای کنترل دما، سرعت نوار نقاله، زمانبندی بستهبندی و کنترل کیفیت استفاده میشود.
صنعت دارویی
در صنعت دارو، دقت و ثبت داده بسیار مهم است. HMI کمک میکند فرآیندها با دقت بالا کنترل و مستندسازی شوند.
صنایع نفت، گاز و پتروشیمی
در این صنایع HMI برای مانیتورینگ مخازن، پمپها، فشار، دما و وضعیت ایمنی بهکار میرود.
کارخانههای تولیدی
در خطوط مونتاژ، دستگاههای تزریق پلاستیک، پرسها، برشها و ماشینآلات صنعتی، HMI نقش کلیدی دارد.
سیستمهای تاسیساتی
در سیستمهای تهویه، چیلر، پمپخانه، بویلر و مدیریت انرژی نیز از HMI استفاده میشود.
ویژگیهای یک HMI خوب
اگر قصد خرید HMI دارید، باید بدانید که یک HMI مناسب چه ویژگیهایی دارد. انتخاب درست این تجهیز تأثیر مستقیمی بر عملکرد سیستم دارد.
صفحهنمایش با کیفیت
وضوح تصویر، روشنایی مناسب و زاویه دید خوب از عوامل مهم هستند.
سرعت پاسخگویی بالا
در محیط صنعتی، تأخیر در دریافت یا ارسال فرمان میتواند مشکلساز شود.
مقاومت صنعتی
HMI باید در برابر گردوغبار، لرزش، رطوبت و نویز الکتریکی مقاوم باشد.
سازگاری با PLCها
یک HMI خوب باید بتواند با انواع PLC و پروتکلهای صنعتی ارتباط برقرار کند.
قابلیت گزارشگیری
ثبت دادهها، آلارمها و روندها یکی از ویژگیهای مهم HMIهای پیشرفته است.
رابط کاربری ساده و حرفهای
طراحی گرافیکی باید شفاف، کاربردی و بدون شلوغی غیرضروری باشد.
اصول طراحی HMI حرفهای
یکی از مهمترین موضوعات در استفاده از HMI، طراحی صحیح صفحهها و گرافیکها است. حتی بهترین HMI سختافزاری هم اگر طراحی بدی داشته باشد، کارایی مطلوبی نخواهد داشت.
1. سادگی در طراحی
صفحه HMI نباید شلوغ و گیجکننده باشد. اطلاعات مهم باید در نگاه اول قابلتشخیص باشند.
2. استفاده صحیح از رنگها
رنگها باید هدفمند استفاده شوند. مثلاً قرمز برای آلارم، سبز برای حالت نرمال و زرد برای هشدار مناسب است.
3. اولویتبندی اطلاعات
اطلاعات بحرانی باید در بالاترین سطح دید قرار بگیرند و جزئیات کمتر مهم در لایههای بعدی نمایش داده شوند.
4. استفاده از آیکونهای واضح
آیکونهای قابلفهم باعث میشوند اپراتور سریعتر با سیستم ارتباط بگیرد.
5. جلوگیری از بار اطلاعاتی
نمایش بیشازحد دادهها باعث خستگی ذهنی اپراتور میشود. طراحی باید مینیمال و کاربردی باشد.
آینده HMI در صنعت ۴.۰
با ورود به عصر Industry 4.0، نقش HMI نیز در حال تغییر است. HMIهای جدید فقط نمایشگر نیستند، بلکه بخشی از شبکه هوشمند تولید محسوب میشوند.
HMI و اینترنت اشیا صنعتی
HMIهای مدرن همراه اینترنت اشیا میتوانند به شبکه متصل شوند و دادهها را برای تحلیلهای پیشرفته ارسال کنند.
HMI تحت وب و موبایلی
امکان دسترسی از راه دور به تجهیزات، یکی از مهمترین روندهای آینده HMI است.
ترکیب با هوش مصنوعی
در آینده HMIها میتوانند با استفاده از الگوریتمهای هوشمند، خطاها را پیشبینی کنند و پیشنهادهای عملی ارائه دهند.
واقعیت افزوده
در برخی کاربردهای پیشرفته، اپراتور میتواند اطلاعات HMI را بهصورت لایههای دیجیتال روی دستگاه واقعی مشاهده کند.
نکات مهم برای خرید HMI
اگر قصد انتخاب یا خرید HMI دارید، این موارد را در نظر بگیرید:
- نوع پروژه و سطح پیچیدگی آن
- تعداد ورودی و خروجیهای مورد نیاز
- نوع PLC و پروتکل ارتباطی
- شرایط محیطی محل نصب
- اندازه صفحهنمایش
- نیاز به مانیتورینگ از راه دور
- قابلیت توسعه در آینده
- برند و خدمات پس از فروش
انتخاب HMI مناسب فقط به قیمت بستگی ندارد؛ بلکه باید با نیاز واقعی پروژه هماهنگ باشد.
جمعبندی
HMI یکی از مهمترین اجزای اتوماسیون صنعتی است که ارتباط میان انسان و ماشین را ساده، سریع و قابلاعتماد میکند. این فناوری باعث افزایش بهرهوری، کاهش خطای انسانی، بهبود کنترل فرآیند و ارتقای کیفیت تولید میشود.
با پیشرفت فناوری، HMIها از پنلهای ساده به سیستمهای هوشمند، تحت وب و متصل به شبکه تبدیل شدهاند و نقش آنها در صنعت روزبهروز پررنگتر میشود.
اگر به دنبال یک سیستم صنعتی کارآمد، قابلاعتماد و مدرن هستید، شناخت درست HMI و انتخاب صحیح آن میتواند تأثیر بسیار زیادی بر موفقیت پروژه شما داشته باشد.
