مقدمه
تابلو برق یکی از مهمترین بخشهای هر سیستم الکتریکی است و وظیفه کنترل، حفاظت و توزیع انرژی را بر عهده دارد. اما برای اینکه عملکرد این سیستم بهدرستی پایش شود، نیاز به ابزارهایی وجود دارد که بتوانند پارامترهای الکتریکی را بهصورت دقیق اندازهگیری کنند. این ابزارها که با نام تجهیزات اندازهگیری تابلو برق شناخته میشوند، نقش بسیار مهمی در ایمنی، بهرهوری و نگهداری تجهیزات ایفا میکنند.
در واقع، بدون وجود ابزارهای اندازهگیری، اپراتور یا تکنسین برق نمیتواند از وضعیت لحظهای شبکه مطلع شود. بالا رفتن جریان، افت ولتاژ، تغییر فرکانس یا کاهش ضریب توان، همگی میتوانند نشانهای از بروز مشکل در سیستم باشند. به همین دلیل، شناخت انواع تجهیزات اندازهگیری و کاربرد هر کدام برای طراحی و بهرهبرداری از تابلو برق ضروری است.
همین الآن پروژه تابلو برق خود را ثبت کنید.
چرا تجهیزات اندازهگیری در تابلو برق اهمیت دارند؟
نصب تجهیزات اندازهگیری فقط برای نمایش عدد نیست؛ بلکه این ابزارها بهعنوان چشم ناظر سیستم برق عمل میکنند. اگر ولتاژ بیش از حد بالا یا پایین باشد، اگر جریان از حد مجاز عبور کند، یا اگر فرکانس شبکه از مقدار استاندارد خارج شود، ممکن است به تجهیزات حساس، موتورهای الکتریکی، درایوها و حتی کل شبکه آسیب وارد شود.
از مهمترین مزایای استفاده از تجهیزات اندازهگیری تابلو برق میتوان به موارد زیر اشاره کرد:
- افزایش ایمنی سیستم
- جلوگیری از آسیب به تجهیزات
- امکان عیبیابی سریع
- بهبود مدیریت مصرف انرژی
- کنترل بهتر عملکرد بارهای سهفاز
- کاهش هزینههای تعمیر و نگهداری
به همین دلیل در تابلوهای برق صنعتی، ساختمانی، بانک خازنی، دیزل ژنراتور، ATS و حتی تابلوهای توزیع ساده نیز از تجهیزات اندازهگیری استفاده میشود.

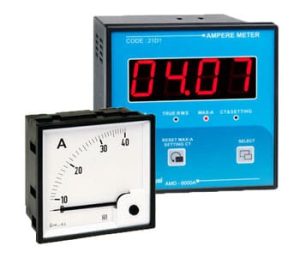

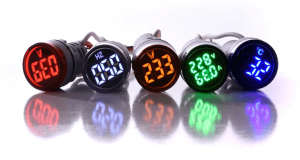

1. آمپرمتر تابلویی؛ اندازهگیری جریان الکتریکی
آمپرمتر یکی از رایجترین و مهمترین تجهیزات اندازهگیری تابلو برق است. این دستگاه میزان جریان عبوری از مدار را اندازهگیری میکند و معمولاً بهصورت تابلویی نصب میشود تا اپراتور بتواند جریان هر فاز را مشاهده کند.
در سیستمهای تکفاز، آمپرمتر جریان همان یک خط را نمایش میدهد؛ اما در سیستمهای سهفاز، معمولاً از سه آمپرمتر جداگانه یا یک آمپرمتر با سلکتور استفاده میشود. در جریانهای بالا، آمپرمتر مستقیماً در مدار قرار نمیگیرد، بلکه از CT یا ترانس جریان برای کاهش جریان و اندازهگیری ایمن استفاده میشود.
کاربرد آمپرمتر:
- کنترل بار الکتریکی
- بررسی اضافهبار
- پایش سلامت موتور و پمپ
- تشخیص عدم تعادل فازها
نکته مهم:
اگر جریان مصرفی از ظرفیت نامی بیشتر شود، احتمال داغ شدن سیمها، سوختن تجهیزات و کاهش عمر سیستم افزایش پیدا میکند. بنابراین آمپرمتر یک ابزار حیاتی برای پیشگیری از خسارت است.

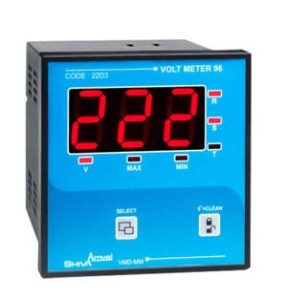

2. ولتمتر تابلویی؛ بررسی سطح ولتاژ
ولتمتر برای اندازهگیری ولتاژ یا اختلاف پتانسیل الکتریکی بین دو نقطه استفاده میشود. در تابلوهای برق، ولتمتر معمولاً برای نمایش ولتاژ فاز به فاز یا فاز به نول به کار میرود.
در سیستمهای سهفاز، ولتمترها اغلب همراه با سلکتور ولتمتر نصب میشوند تا کاربر بتواند بین ولتاژهای مختلف سوئیچ کند. این کار باعث صرفهجویی در فضا و هزینه میشود.
کاربرد ولتمتر:
- بررسی نوسانات ولتاژ شبکه
- کنترل ولتاژ ورودی و خروجی تابلو
- تشخیص افت ولتاژ
- پایش سلامت ترانسفورماتورها و فیدرها
اهمیت ولتاژ مناسب:
ولتاژ نامناسب میتواند باعث عملکرد نادرست دستگاهها، افزایش مصرف جریان و آسیب به تجهیزات الکترونیکی شود. به همین دلیل ولتمتر یکی از اجزای پایهای هر تابلو برق محسوب میشود.
3. فرکانسمتر؛ پایش فرکانس شبکه
فرکانسمتر یکی دیگر از تجهیزات مهم اندازهگیری تابلو برق است که فرکانس برق را نمایش میدهد. در ایران و بسیاری از کشورها، فرکانس استاندارد شبکه 50 هرتز است. هرگونه انحراف از این مقدار میتواند نشانه اختلال در شبکه یا عملکرد نامناسب منبع تغذیه باشد.
فرکانس در تجهیزات حساس، موتورهای الکتریکی، ژنراتورها و سیستمهای کنترلی اهمیت زیادی دارد. اگر فرکانس از محدوده استاندارد خارج شود، ممکن است سرعت موتورها تغییر کند یا عملکرد برخی دستگاهها دچار خطا شود.
کاربرد فرکانسمتر:
- کنترل فرکانس ژنراتور
- بررسی پایداری شبکه
- پایش سیستمهای اضطراری و دیزل ژنراتور
- تشخیص اختلال در منبع تغذیه
در تابلوهای مجهز به ژنراتور، فرکانسمتر نقش بسیار مهمی دارد؛ زیرا نوسانات فرکانس میتواند نشاندهنده ناهماهنگی سرعت دور موتور ژنراتور باشد.
4. کسینوس فیمتر؛ اندازهگیری ضریب توان
کسینوس فیمتر دستگاهی است که ضریب توان یا همان Power Factor را نشان میدهد. ضریب توان یکی از پارامترهای بسیار مهم در سیستمهای برق صنعتی است و نشان میدهد که چه مقدار از توان مصرفی واقعاً به کار مفید تبدیل میشود.
اگر ضریب توان پایین باشد، یعنی بخشی از انرژی بهصورت توان راکتیو در شبکه جریان دارد و این موضوع باعث افزایش تلفات و کاهش راندمان میشود. در بسیاری از صنایع، ضریب توان پایین حتی میتواند منجر به جریمه از طرف شرکت برق شود.
کاربرد کسینوس فیمتر:
- پایش کیفیت توان
- کمک به اصلاح ضریب توان
- استفاده در تابلو بانک خازنی
- جلوگیری از جریمههای برق
این تجهیز در تابلوهای صنعتی اهمیت ویژهای دارد و معمولاً بهصورت دیجیتال یا آنالوگ مورد استفاده قرار میگیرد.

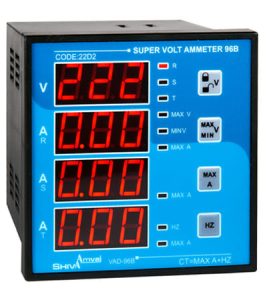

5. سوپر ولتآمپر؛ ترکیب چند ابزار در یک دستگاه
سوپر ولتآمپر یا مولتیمتر تابلویی چندکاره یکی از کاربردیترین تجهیزات اندازهگیری تابلو برق است. این دستگاه معمولاً چند پارامتر مهم را همزمان نمایش میدهد، از جمله:
- ولتاژ
- جریان
- فرکانس
- گاهی ضریب توان
- در برخی مدلها توان اکتیو و راکتیو
استفاده از سوپر ولتآمپر باعث میشود بهجای نصب چند تجهیز جداگانه، تنها یک دستگاه برای نمایش چند پارامتر کافی باشد. این موضوع هم در فضای تابلو صرفهجویی میکند و هم سیمکشی را سادهتر میسازد.
مزایای سوپر ولتآمپر:
- اشغال فضای کمتر
- کاهش هزینه نصب
- نمایش همزمان چند پارامتر
- ظاهر منظمتر تابلو
- مناسب برای تابلوهای مدرن و فشرده
این تجهیز برای تابلوهای صنعتی و ساختمانی که محدودیت فضا دارند، گزینهای بسیار مناسب است.

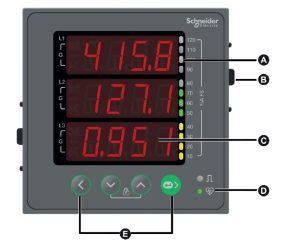

6. پاورمتر و پاور آنالایزر؛ ابزارهای پیشرفته تجهیزات اندازهگیری تابلو برق
با پیشرفت تکنولوژی، تجهیزات اندازهگیری تابلو برق از نمایشگرهای ساده به ابزارهای پیشرفتهتری مانند پاورمتر و پاور آنالایزر تبدیل شدهاند. این دستگاهها علاوه بر ولتاژ و جریان، پارامترهای دقیقتری مثل موارد زیر را نیز اندازهگیری میکنند:
- توان اکتیو kWkW
- توان راکتیو kVARkVAR
- توان ظاهری kVAkVA
- ضریب توان
- هارمونیکها
- انرژی مصرفی
- عدم تعادل فازها
تفاوت پاورمتر و پاور آنالایزر:
پاورمتر معمولاً اطلاعات پایهتری را ارائه میدهد، اما پاور آنالایزر پیشرفتهتر است و برای تحلیل کیفیت توان استفاده میشود. در صنایع بزرگ، مراکز داده، بیمارستانها و کارخانهها، استفاده از پاور آنالایزر بهشدت توصیه میشود.
مزایای پاور آنالایزر:
- تحلیل دقیق مصرف انرژی
- تشخیص هارمونیکها
- کمک به عیبیابی شبکه
- بهبود بهرهوری انرژی
- اتصال به سیستمهای مانیتورینگ و اتوماسیون
7. سلکتور سوئیچهای اندازهگیری
در بسیاری از تابلوها، بهجای نصب چندین تجهیز مجزا، از سلکتور سوئیچ استفاده میشود. این قطعه امکان انتخاب بین فازها یا پارامترهای مختلف را فراهم میکند. برای مثال:
- انتخاب فاز R، S یا T برای نمایش روی ولتمتر
- انتخاب جریان فازهای مختلف
- سوئیچ بین حالتهای اندازهگیری
سلکتور سوئیچها بهظاهر سادهاند، اما نقش مهمی در بهینهسازی تابلو دارند. آنها باعث میشوند تعداد تجهیزات کمتر شود و فضای کمتری اشغال گردد.
8. ترانس جریان و ترانس ولتاژ؛ مکملهای ضروری تجهیزات اندازهگیری تابلو برق
بسیاری از تجهیزات اندازهگیری تابلو برق بدون ترانس جریان (CT) و ترانس ولتاژ (PT) نمیتوانند عملکرد صحیحی داشته باشند. این دو تجهیز، نقش واسطه را دارند و مقادیر بالای جریان و ولتاژ را به سطح قابل اندازهگیری و ایمن تبدیل میکنند.
ترانس جریان:
برای اندازهگیری جریانهای بالا استفاده میشود و خروجی آن معمولاً 1 آمپر یا 5 آمپر است.

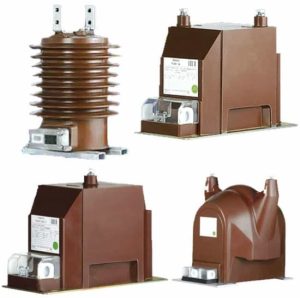

ترانس ولتاژ:
برای کاهش ولتاژ به سطح مناسب جهت اندازهگیری و حفاظت استفاده میشود.
استفاده از این ترانسها نهتنها دقت اندازهگیری را بالا میبرد، بلکه ایمنی سیستم را نیز افزایش میدهد.
9. نمایشگرهای دیجیتال و سیستمهای مانیتورینگ
امروزه بسیاری از تابلوهای برق مدرن به نمایشگرهای دیجیتال و سیستمهای مانیتورینگ مجهز هستند. این سیستمها امکان مشاهده لحظهای دادهها، ثبت اطلاعات، هشدار خطا و حتی ارسال داده به شبکههای صنعتی را فراهم میکنند.
در برخی موارد، دادهها از طریق پروتکلهایی مانند Modbus به PLC، HMI یا سیستم مدیریت انرژی ارسال میشوند. این قابلیت به مدیران کمک میکند تا مصرف انرژی را بهتر کنترل کنند و خطاها را سریعتر تشخیص دهند.
چگونه تجهیزات اندازهگیری مناسب را انتخاب کنیم؟
انتخاب تجهیزات مناسب به نوع تابلو و کاربرد آن بستگی دارد. برای مثال:
- در تابلوهای ساده ساختمانی، ولتمتر و آمپرمتر کافی است.
- در تابلوهای صنعتی، بهتر است از پاورمتر یا پاور آنالایزر استفاده شود.
- در تابلو بانک خازنی، کسینوس فیمتر اهمیت زیادی دارد.
- در تابلوهای ژنراتور، فرکانسمتر و ولتمتر ضروری هستند.
- در تابلوهای فشرده، سوپر ولتآمپر انتخابی اقتصادی و کاربردی است.
معیارهای مهم انتخاب:
- دقت اندازهگیری
- نوع نمایشگر
- سازگاری با CT و PT
- برند و کیفیت ساخت
- قابلیت نصب آسان
- پشتیبانی از ارتباط دیجیتال
جمعبندی
تجهیزات اندازهگیری تابلو برق، بخش جدانشدنی از هر سیستم الکتریکی حرفهای هستند. این ابزارها نهتنها امکان مشاهده وضعیت لحظهای شبکه را فراهم میکنند، بلکه در افزایش ایمنی، جلوگیری از آسیب به تجهیزات، کاهش هزینههای نگهداری و بهبود بهرهوری انرژی نقش اساسی دارند.
از آمپرمتر و ولتمتر گرفته تا فرکانسمتر، کسینوس فیمتر، سوپر ولتآمپر و پاور آنالایزر، هر کدام وظیفه خاصی دارند و انتخاب درست آنها میتواند عملکرد کل سیستم را بهبود دهد. اگر هدف شما طراحی یک تابلو برق استاندارد، ایمن و مدرن است، شناخت دقیق این تجهیزات ضروری خواهد بود.
سوالات متداول
1. مهمترین تجهیزات اندازهگیری تابلو برق کداماند؟
آمپرمتر، ولتمتر، فرکانسمتر، کسینوس فیمتر، سوپر ولتآمپر و پاور آنالایزر از مهمترین تجهیزات هستند.
2. آیا برای همه تابلوها پاور آنالایزر لازم است؟
خیر. در تابلوهای ساده، تجهیزات پایه کافی است. اما در صنایع و مصرفکنندههای بزرگ، پاور آنالایزر بسیار مفید است.
3. تفاوت آمپرمتر با پاورمتر چیست؟
آمپرمتر فقط جریان را نشان میدهد، اما پاورمتر پارامترهای بیشتری مثل توان و ضریب توان را نیز اندازهگیری میکند.
4. چرا از CT در کنار آمپرمتر استفاده میشود؟
برای کاهش جریان به سطح قابل اندازهگیری و افزایش ایمنی.
