راهنمای کامل انتخاب سایز مناسب تابلو برق بر اساس متریال و تجهیزات داخلی

مقدمه

یکی از مهم‌ترین و در عین حال کم‌توجه‌ترین مراحل طراحی تابلو برق، انتخاب سایز مناسب تابلو است. بسیاری از مشکلات اجرایی، افزایش هزینه‌ها، سختی تعمیرات، داغ شدن تجهیزات و حتی کاهش عمر مفید تابلو، مستقیماً به انتخاب اشتباه ابعاد تابلو برق برمی‌گردد.

برخلاف تصور عمومی، انتخاب سایز تابلو برق فقط به تعداد تجهیزات بستگی ندارد؛ بلکه نوع متریال تابلو، جنس بدنه، روش مونتاژ، فضای تهویه، نوع سیم‌کشی، استانداردها و شرایط محیطی همگی در این تصمیم نقش کلیدی دارند.

در این مقاله به‌صورت کاملاً اصولی و مهندسی بررسی می‌کنیم:

• سایز مناسب تابلو برق چگونه تعیین می‌شود؟

• چه ارتباطی بین متریال تابلو و ابعاد آن وجود دارد؟

• اشتباهات رایج در انتخاب سایز تابلو برق چیست؟

• چگونه تابلو برق را طوری طراحی کنیم که هم استاندارد باشد و هم آینده‌نگر؟

جهت ساخت تابلو برق مدنظر خود همین الآن پروژه خود را در قسمت سفارش پروژه تابلو برق ثبت نمائید.

چرا انتخاب سایز مناسب تابلو برق اهمیت دارد؟

انتخاب نادرست سایز تابلو برق می‌تواند پیامدهای زیر را داشته باشد:

• افزایش دمای داخلی تابلو

• کاهش طول عمر کلیدها و تجهیزات

• دشواری سیم‌کشی و تعمیرات

• عدم امکان توسعه در آینده

• کاهش ایمنی و افزایش خطر آتش‌سوزی

• عدم تطابق با استانداردهای IEC و IP

در واقع، تابلو برق کوچک = هزینه پنهان بزرگ.

تفاوت تابلو برق توکار و روکار و تأثیر آن در انتخاب سایز و طراحی

یکی از تصمیمات مهم در طراحی تابلو برق، انتخاب نوع نصب تابلو است. تابلوهای برق از نظر نحوه نصب به دو دسته اصلی توکار و روکار تقسیم می‌شوند. این انتخاب نه‌تنها روی ظاهر پروژه اثر می‌گذارد، بلکه ابعاد تابلو، متریال بدنه، میزان دسترسی، تهویه و حتی هزینه نهایی را نیز تحت تأثیر قرار می‌دهد.

در ادامه، تفاوت‌های تابلو برق توکار و روکار را به‌صورت کاملاً کاربردی بررسی می‌کنیم.

تابلو برق توکار (Flush Mounted Panel)

تابلو برق توکار به‌گونه‌ای نصب می‌شود که بدنه اصلی آن داخل دیوار یا سازه قرار می‌گیرد و فقط درب تابلو قابل مشاهده است.

کاربردهای رایج:

• ساختمان‌های مسکونی

• واحدهای اداری و تجاری

• پروژه‌هایی با اهمیت بالای زیبایی ظاهری

ویژگی‌ها:

• ظاهر تمیز و یکدست با دیوار

• اشغال نکردن فضای محیط

• ایمنی بیشتر در برابر ضربه‌های خارجی

محدودیت‌ها:

• محدودیت در عمق تابلو

• دشواری توسعه و افزایش تجهیزات

• نیاز به پیش‌بینی دقیق در مرحله ساخت

تأثیر بر انتخاب سایز تابلو:

• عمق تابلو کاملاً وابسته به ضخامت دیوار است

• معمولاً نیاز به انتخاب تابلو با ارتفاع و عرض بیشتر برای جبران کمبود عمق وجود دارد

• فضای سیم‌کشی محدودتر است، بنابراین جانمایی تجهیزات باید دقیق‌تر انجام شود

تابلو برق توکار معمولاً برای سیستم‌های سبک و نیمه‌سنگین انتخاب می‌شود.

تابلو برق روکار (Surface Mounted Panel)

تابلو برق روکار روی سطح دیوار یا سازه نصب می‌شود و کل بدنه تابلو قابل مشاهده است.

کاربردهای رایج:

• محیط‌های صنعتی

• کارگاه‌ها و کارخانه‌ها

• پارکینگ‌ها و موتورخانه‌ها

ویژگی‌ها:

• دسترسی آسان به تجهیزات

• آزادی کامل در انتخاب ابعاد

• امکان توسعه و تغییر در آینده

محدودیت‌ها:

• اشغال فضای محیط

• تأثیرگذاری بر ظاهر محیط

• نیاز به مهار مکانیکی مناسب در ابعاد بزرگ

تأثیر بر انتخاب سایز تابلو:

• امکان انتخاب عمق بیشتر بدون محدودیت

• مناسب برای تجهیزات قدرت و تابلوهای صنعتی

• طراحی تهویه ساده‌تر و مؤثرتر

تابلو برق روکار بهترین گزینه برای تابلوهای قدرت، MCC، کنترل موتور و تابلوهای صنعتی سنگین است.

مقایسه مستقیم تابلو برق توکار و روکار

کدام تابلو برق انتخاب بهتری است؟

پاسخ به این سؤال کاملاً به نوع پروژه و کاربرد تابلو بستگی دارد:

• اگر زیبایی، محدودیت فضا و تعداد تجهیزات کم اهمیت دارد → تابلو برق توکار

• اگر ایمنی، توسعه آینده، تجهیزات قدرت و تعمیرپذیری مهم است → تابلو برق روکار

نکته مهم در انتخاب سایز

در تابلوهای توکار، انتخاب سایز اشتباه غیرقابل جبران است، اما در تابلوهای روکار، امکان تغییر و اصلاح وجود دارد. به همین دلیل توصیه می‌شود در پروژه‌های صنعتی، حتی‌الامکان از تابلو برق روکار با فضای رزرو کافی استفاده شود.

انواع کاربردی تابلو برق و نقش آن‌ها در طراحی و انتخاب سایز

تابلوهای برق فقط از نظر ابعاد با هم تفاوت ندارند، بلکه نوع کاربرد آن‌ها مستقیماً روی طراحی داخلی، متریال، چیدمان تجهیزات و در نهایت انتخاب سایز تابلو برق تأثیر می‌گذارد. شناخت انواع تابلو برق کاربردی، به طراح کمک می‌کند تا از ابتدا ابعاد صحیح، فضای مناسب و استانداردهای لازم را در نظر بگیرد.

در ادامه مهم‌ترین انواع تابلو برق پرکاربرد را بررسی می‌کنیم.

تابلو برق توزیع (Distribution Board)

تابلو برق توزیع یکی از رایج‌ترین انواع تابلو برق است که وظیفه تقسیم انرژی الکتریکی بین مصرف‌کننده‌ها را بر عهده دارد.

کاربردها:

• ساختمان‌های مسکونی

• اداری و تجاری

• کارگاه‌ها و واحدهای صنعتی کوچک

تجهیزات رایج داخل تابلو:

• کلید اصلی (MCCB یا کلید فیوز)

• کلیدهای مینیاتوری یا محافظ جان

• شینه فاز، نول و ارت

• ترمینال‌های خروجی

تأثیر بر انتخاب سایز تابلو:

• به دلیل تعداد بالای خروجی‌ها، عرض تابلو اهمیت زیادی دارد

• فضای مناسب برای سیم‌کشی منظم الزامی است

• معمولاً عمق متوسط (۲۰ تا ۳۰ سانتی‌متر) کافی است

تابلو سلول برق (تابلو سلولی)

تابلو سلول برق که بیشتر در پست‌های برق و شبکه‌های توزیع فشار متوسط استفاده می‌شود، یکی از تخصصی‌ترین انواع تابلو برق محسوب می‌شود.

کاربردها:

• پست‌های توزیع برق

• صنایع بزرگ

• نیروگاه‌ها

• خطوط انتقال

ویژگی‌های اصلی:

• ساختار ماژولار (سلولی)

• ایمنی بسیار بالا

• تفکیک بخش‌های قدرت، کنترل و حفاظت

تجهیزات رایج:

• کلیدهای فشار متوسط

• رله‌های حفاظتی

• ترانس جریان و ولتاژ

• باسبارهای فشار متوسط

تأثیر بر انتخاب سایز تابلو:

• ابعاد بزرگ و عمق زیاد

• الزام به رعایت فاصله‌های ایمنی استاندارد

• نیاز به فضای کافی برای سرویس و تعمیرات

در تابلوهای سلولی، انتخاب سایز کاملاً تابع استانداردهای فشار متوسط است و امکان کوچک‌سازی وجود ندارد.

تابلو برق کنتوری

تابلو برق کنتوری برای نصب کنتورهای اندازه‌گیری انرژی الکتریکی استفاده می‌شود و یکی از رایج‌ترین تابلوها در ساختمان‌های مسکونی و تجاری است.

کاربردها:

• مجتمع‌های مسکونی

• ساختمان‌های اداری

• واحدهای تجاری

تجهیزات رایج:

• کنتور تک‌فاز یا سه‌فاز

• فیوز قبل و بعد از کنتور

• ترمینال‌ها و شینه‌ها

تأثیر بر انتخاب سایز تابلو:

• تعداد کنتورها تعیین‌کننده اصلی ابعاد است

• عرض تابلو اهمیت بیشتری نسبت به عمق دارد

• فضای کافی برای دسترسی مأمور قرائت ضروری است

در تابلوهای کنتوری معمولاً فضای توسعه آینده (افزودن واحد جدید) بسیار مهم است.

تابلو برق صنعتی

تابلو صنعتی قلب سیستم‌های الکتریکی در کارخانه‌ها و خطوط تولید است.

کاربردها:

• صنایع تولیدی

• خطوط مونتاژ

• کارخانجات بزرگ

تجهیزات رایج:

• کلیدهای قدرت

• کنتاکتورها

• رله‌های حفاظتی

• تجهیزات کنترلی

تأثیر بر انتخاب سایز تابلو:

• نیاز به عمق بیشتر نسبت به تابلوهای ساختمانی

• فضای مناسب برای تهویه و خنک‌کاری

• طراحی آینده‌نگر برای توسعه خط تولید

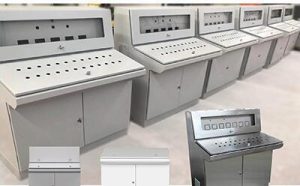

تابلو برق کنترل و فرمان

تابلو کنترل برای کنترل فرآیندها و ارسال فرمان به تجهیزات قدرت استفاده می‌شود.

کاربردها:

• سیستم‌های اتوماسیون

• ماشین‌آلات صنعتی

• سیستم‌های مانیتورینگ

تجهیزات رایج:

• رله‌ها

• تایمرها

• PLC

• منبع تغذیه

تأثیر بر انتخاب سایز تابلو:

• تراکم بالای تجهیزات کوچک

• نیاز به فضای مناسب برای سیم‌کشی کنترلی

• عمق متوسط ولی ارتفاع بیشتر

تابلو برق MCC (کنترل موتور)

تابلو MCC مخصوص کنترل و حفاظت الکتروموتورها طراحی می‌شود.

کاربردها:

• صنایع سنگین

• پمپ‌خانه‌ها

• خطوط تولید

ویژگی‌ها:

• توان بالا

• تعداد زیاد تجهیزات قدرت

• نیاز به ایمنی بالا

تأثیر بر انتخاب سایز تابلو:

• ابعاد بزرگ

• عمق زیاد

• طراحی سلولی یا ماژولار

تابلو برق PLC

تابلو PLC مخصوص اتوماسیون صنعتی و پردازش منطقی است.

تجهیزات رایج:

• PLC

• کارت‌های ورودی و خروجی

• منبع تغذیه

• سوئیچ شبکه

تأثیر بر انتخاب سایز تابلو:

• نیاز به فضای رزرو برای توسعه I/O

• رعایت فاصله از تجهیزات قدرت

• تهویه مناسب برای تجهیزات الکترونیکی

تابلو برق روشنایی

تابلو روشنایی برای مدیریت مدارهای روشنایی داخلی و خارجی استفاده می‌شود.

کاربردها:

• محوطه‌ها

• پارکینگ‌ها

• ساختمان‌های بزرگ

تأثیر بر انتخاب سایز تابلو:

• تعداد زیاد مدارهای خروجی

• عمق کم ولی عرض زیاد

• فضای مناسب برای تایمر و کنتاکتور

2. لیست تجهیزات داخلی (BOM)

قبل از هر تصمیمی باید لیست کامل تجهیزات مشخص شود:

• کلید مینیاتوری، MCCB، ACB

• کنتاکتور، رله حرارتی

• PLC، HMI، منبع تغذیه

• ترمینال‌ها

• ریل‌ها

• باسبارها

نکته مهم:
فقط به ابعاد فیزیکی تجهیزات توجه نکنید؛ بلکه فضای سرویس و تهویه اطراف آن‌ها هم مهم است.

نقش متریال تابلو برق در انتخاب سایز

1. تابلو برق فلزی (ورق فولادی)

تابلوهای فلزی رایج‌ترین نوع در برق صنعتی هستند.

ویژگی‌ها:

• استحکام بالا

• قابلیت نصب تجهیزات سنگین

• انتقال حرارت بهتر نسبت به پلاستیک

تأثیر بر سایز:

• امکان استفاده از عمق کمتر نسبت به تابلوهای پلاستیکی

• نیاز به فضای مناسب برای ارت و باسبار

• ضخامت ورق (۱، ۱.۲۵، ۱.۵، ۲ میلی‌متر) روی فضای داخلی مؤثر است

👉 در تابلوهای فلزی، معمولاً عمق کمتر ولی ارتفاع بیشتر انتخاب می‌شود.

2. تابلو برق پلاستیکی (ABS / پلی‌کربنات)

بیشتر در پروژه‌های سبک، خانگی یا کنترلی استفاده می‌شود.

ویژگی‌ها:

• سبک

• عایق الکتریکی

• مقاومت در برابر رطوبت

تأثیر بر سایز:

• به دلیل ضخامت بدنه و محدودیت نصب تجهیزات سنگین، نیاز به فضای بیشتر دارد

• تهویه سخت‌تر است

• معمولاً عمق بیشتری نسبت به تابلو فلزی نیاز دارد

👉 در این نوع تابلوها همیشه سایز بزرگ‌تر انتخاب کنید.

3. تابلو برق استیل

در محیط‌های خاص مثل صنایع غذایی، دارویی و شیمیایی استفاده می‌شود.

ویژگی‌ها:

• مقاوم در برابر خوردگی

• قیمت بالا

• وزن زیاد

تأثیر بر سایز:

• معمولاً فضای داخلی کمتر از فلزی معمولی

• الزام به رعایت فاصله ایمن تجهیزات

• طراحی دقیق‌تری نیاز دارد

بررسی ابعاد استاندارد تابلو برق

تابلوهای برق معمولاً در ابعاد استاندارد زیر تولید می‌شوند (سانتی‌متر):

• 30×40×20

• 40×60×20

• 50×70×25

• 60×80×30

• 80×100×30

• 100×120×40

• 120×160×40

اما انتخاب صرفاً از روی لیست ابعاد اشتباه است. باید بررسی شود:

• آیا تجهیزات به‌راحتی نصب می‌شوند؟

• سیم‌کشی استاندارد انجام می‌شود؟

• فضای توسعه آینده وجود دارد؟

نقش عمق تابلو در انتخاب سایز

بسیاری از افراد فقط به ارتفاع و عرض توجه می‌کنند؛ در حالی که عمق تابلو حیاتی است.

عمق کم → مشکلات رایج:

• خم شدن کابل‌ها

• فشار به ترمینال‌ها

• داغ شدن تجهیزات

• بسته نشدن صحیح درب

توصیه مهندسی:

• تابلوهای کنترلی: حداقل عمق ۲۰ تا ۲۵ سانتی‌متر

• تابلوهای قدرت: حداقل عمق ۳۰ تا ۴۰ سانتی‌متر

• تابلوهای MCC: حداقل ۴۰ تا ۶۰ سانتی‌متر

ارتباط سایز تابلو با تهویه و گرما

هر چه تابلو کوچک‌تر باشد:

• چگالی تجهیزات بیشتر

• دمای داخلی بالاتر

راهکارها:

• انتخاب سایز بزرگ‌تر

• استفاده از فن و فیلتر

• رعایت فاصله بین تجهیزات

• طراحی کانال گردش هوا

یادآوری مهم:
هیچ‌وقت تهویه را جایگزین سایز مناسب نکنید؛ تهویه مکمل است، نه راه‌حل اصلی.

فضای رزرو (Reserve Space)؛ اصل فراموش‌شده

یکی از اصول حرفه‌ای تابلو‌سازی:

حداقل ۲۰ تا ۳۰ درصد فضای خالی در تابلو در نظر بگیرید.

دلایل:

• توسعه آینده

• تغییر تجهیزات

• اضافه شدن سنسور یا ماژول جدید

• سهولت تعمیرات

تابلویی که از روز اول «پر» باشد، یعنی از ابتدا اشتباه طراحی شده است.

اشتباهات رایج در انتخاب سایز تابلو مناسب

• انتخاب تابلو فقط بر اساس قیمت

• نادیده گرفتن متریال بدنه

• عدم توجه به عمق

• حذف فضای توسعه

• عدم توجه به گرما

• استفاده از تابلو کوچک برای تجهیزات قدرت

روش پیشنهادی مهندسی برای انتخاب سایز تابلو

1. تهیه لیست کامل تجهیزات

2. بررسی ابعاد واقعی هر تجهیز

3. جانمایی روی پلیت (Layout)

4. افزودن فضای سیم‌کشی

5. افزودن فضای تهویه

6. افزودن ۲۰–۳۰٪ فضای رزرو

7. انتخاب متریال مناسب

8. انتخاب نزدیک‌ترین سایز استاندارد بزرگ‌تر

جمع‌بندی

انتخاب سایز مناسب تابلو برق یک تصمیم ساده نیست؛ بلکه یک فرآیند مهندسی است که اگر درست انجام شود:

• ایمنی افزایش می‌یابد

• هزینه‌های آینده کاهش پیدا می‌کند

• تابلو حرفه‌ای‌تر دیده می‌شود

• استانداردهای فنی رعایت می‌شود

همیشه به خاطر داشته باشید:

تابلو برق بزرگ‌تر، هزینه نیست؛ سرمایه‌گذاری هوشمندانه است.
