مقدمه
در دنیای امروز که تجهیزات الکترونیکی و برقی بخش جداییناپذیر زندگی ما شدهاند، حفاظت از این تجهیزات در برابر نوسانات ناگهانی ولتاژ اهمیت بسیار زیادی پیدا کرده است. یکی از مهمترین تجهیزاتی که برای این منظور استفاده میشود، سرج ارستر برق یا Surge Arrester است. این دستگاه نقش کلیدی در جلوگیری از آسیبهای ناشی از اضافه ولتاژهای ناگهانی، صاعقه، کلیدزنی و اختلالات شبکه دارد.
بسیاری از افراد تصور میکنند که سرج ارستر تنها در شبکههای برق صنعتی یا پستهای توزیع کاربرد دارد، اما واقعیت این است که امروزه استفاده از آن در ساختمانهای مسکونی، مراکز داده، خطوط مخابراتی، صنایع حساس، سیستمهای کنترل و حتی تجهیزات خانگی پیشرفته نیز ضروری شده است. با افزایش وابستگی کسبوکارها و خانهها به تجهیزات الکترونیکی، هرگونه اختلال در ولتاژ میتواند خسارات مالی سنگین و گاهی غیرقابل جبرانی به همراه داشته باشد.
در این مقاله قصد داریم به صورت جامع بررسی کنیم که سرج ارستر برق چیست، چگونه کار میکند، چه انواعی دارد، چه کاربردهایی برای آن تعریف شده و هنگام انتخاب و نصب آن باید به چه نکاتی توجه کرد. اگر به دنبال یک راهنمای کامل و کاربردی درباره این تجهیز حفاظتی هستید، تا انتهای این مطلب همراه ما باشید.

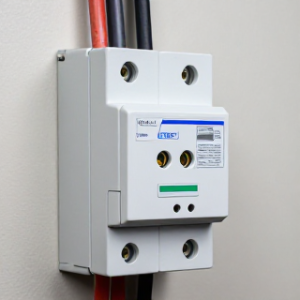

سرج ارستر برق چیست؟
سرج ارستر برق، وسیلهای حفاظتی است که برای محدود کردن اضافه ولتاژهای لحظهای و هدایت جریانهای اضافی به زمین طراحی شده است. این اضافه ولتاژها معمولاً در اثر عواملی مانند صاعقه، سوئیچینگ شبکه، خطاهای الکتریکی یا القای الکترومغناطیسی ایجاد میشوند. وظیفه اصلی سرج ارستر این است که در شرایط عادی، مانند یک عایق عمل کند، اما زمانی که ولتاژ از مقدار مشخصی فراتر رفت، مسیر کممقاومتی برای عبور جریان اضافی فراهم کند و از آسیب دیدن تجهیزات جلوگیری نماید.
به زبان ساده، سرج ارستر مانند یک شیر اطمینان الکتریکی عمل میکند. همانطور که شیر اطمینان در یک دیگ بخار از افزایش بیش از حد فشار جلوگیری میکند، سرج ارستر نیز از ورود ولتاژهای خطرناک به تجهیزات الکتریکی جلوگیری مینماید.
این تجهیز معمولاً بین فاز و زمین یا بین فازها نصب میشود و در صورت وقوع surge یا اضافه ولتاژ لحظهای، انرژی اضافی را تخلیه میکند. در نتیجه، دستگاههایی مانند تابلوهای برق، ترانسفورماتورها، سیستمهای کنترلی، PLCها، دوربینهای مداربسته و تجهیزات شبکه در برابر خرابیهای ناگهانی محافظت میشوند.
اهمیت استفاده از سرج ارستر در سیستمهای برقی
نوسانات ولتاژ فقط یک مشکل جزئی نیستند؛ بلکه در بسیاری از موارد میتوانند موجب سوختن کامل تجهیزات، توقف خط تولید، از کار افتادن سیستمهای امنیتی و حتی ایجاد خطرات جانی شوند. در این میان، سرج ارستر به عنوان یکی از مؤثرترین ابزارهای حفاظتی شناخته میشود.
مهمترین دلایل اهمیت سرج ارستر:
-
محافظت از تجهیزات گرانقیمت
تجهیزات الکترونیکی و صنعتی معمولاً هزینه بالایی دارند و آسیب به آنها میتواند زیان مالی قابل توجهی ایجاد کند.
-
جلوگیری از توقف تولید
در صنایع، از کار افتادن یک تابلو برق یا PLC ممکن است کل خط تولید را متوقف کند.
-
افزایش طول عمر تجهیزات
قرار گرفتن مداوم در معرض نوسانات، عمر مفید دستگاهها را کاهش میدهد. سرج ارستر این آسیب تدریجی را کم میکند.
-
افزایش ایمنی سیستم
اضافه ولتاژها گاهی موجب آتشسوزی یا جرقههای خطرناک میشوند. وجود سرج ارستر ریسک را کاهش میدهد.
-
کاهش هزینههای تعمیر و نگهداری
پیشگیری همیشه ارزانتر از تعمیر است. نصب سرج ارستر از هزینههای سنگین بعدی جلوگیری میکند.
سرج ارستر چگونه کار میکند؟
عملکرد سرج ارستر بر پایه یک اصل ساده اما بسیار مهم است: در حالت عادی مقاومت بالایی دارد، اما هنگام افزایش ناگهانی ولتاژ، مقاومت آن بهسرعت کاهش مییابد تا جریان اضافی را به زمین هدایت کند.
در شرایط معمول، سرج ارستر دخالتی در عملکرد مدار ندارد. اما زمانی که ولتاژ از سطح تحمل آن فراتر رود، مواد داخلی آن فعال شده و یک مسیر امن برای تخلیه انرژی به وجود میآورند. پس از عبور موج اضافه ولتاژ، دستگاه دوباره به حالت عادی بازمیگردد.
اجزای اصلی عملکردی سرج ارستر:
- عنصر غیرخطی مانند اکسید فلز (MOV)
- بدنه عایق و مقاوم
- ترمینالهای اتصال
- مسیر تخلیه به زمین
در واقع، سرج ارستر با تغییر ناگهانی ویژگی الکتریکی خود، از تجهیزات پاییندست محافظت میکند. به همین دلیل انتخاب صحیح آن متناسب با سطح ولتاژ و نوع شبکه، اهمیت زیادی دارد.
انواع سرج ارستر برق
سرج ارسترها در مدلها و فناوریهای مختلفی تولید میشوند و بسته به نوع کاربرد، سطح ولتاژ و محل نصب میتوان از آنها استفاده کرد. در ادامه با مهمترین انواع سرج ارستر آشنا میشویم.
1. سرج ارستر اکسید فلزی (MOV)
این نوع رایجترین مدل سرج ارستر است. عنصر اصلی آن از اکسید روی ساخته شده و به دلیل ویژگی غیرخطی خود، در زمان اضافه ولتاژ بهسرعت وارد عمل میشود. MOVها در بسیاری از کاربردهای فشار ضعیف و متوسط استفاده میشوند.
مزایا:
- سرعت عملکرد بالا
- ساختار ساده
- قیمت مناسب
- قابلیت اطمینان خوب
2. سرج ارستر گازی
در این مدل، از یک محفظه گاز پرشده استفاده میشود که در زمان افزایش ولتاژ یونیزه شده و مسیر عبور جریان را فراهم میکند. این نوع بیشتر در تجهیزات مخابراتی و برخی خطوط حساس استفاده میشود.
3. سرج ارستر سیلیکون کارباید
این مدل قدیمیتر از نوع اکسید فلزی است و امروزه کمتر از آن استفاده میشود، اما هنوز در برخی سیستمها به کار میرود.
4. سرج ارستر فشار ضعیف
این نوع برای تابلوهای برق ساختمان، کارگاهها، مراکز تجاری و سیستمهای فشار ضعیف کاربرد دارد و معمولاً در ورودی تابلو نصب میشود.
5. سرج ارستر فشار متوسط
برای شبکههای توزیع و تجهیزات صنعتی با ولتاژ متوسط طراحی شده است. این نوع باید توان تحمل بیشتری در برابر انرژیهای بالا داشته باشد.
6. سرج ارستر فشار قوی
در خطوط انتقال و پستهای برق استفاده میشود و برای مقابله با اضافه ولتاژهای بسیار شدید طراحی شده است.
7. سرج ارستر مخابراتی و دیتا
این مدل برای حفاظت از خطوط ارتباطی، شبکه، دوربینها، تجهیزات اینترنت و سیستمهای کنترل کاربرد دارد. چون این تجهیزات به ولتاژهای بالا بسیار حساس هستند، حفاظت آنها اهمیت زیادی دارد.
تفاوت سرج ارستر با برقگیر چیست؟
در بسیاری از مواقع واژههای سرج ارستر و برقگیر به جای یکدیگر استفاده میشوند، اما از نظر فنی ممکن است تفاوتهای ظریفی میان آنها وجود داشته باشد. در زبان رایج، برقگیر بیشتر به تجهیزی گفته میشود که برای مهار صاعقه و حفاظت در برابر ضربههای شدید ولتاژ استفاده میشود. اما سرج ارستر اصطلاحی گستردهتر است و هر نوع تجهیز محدودکننده اضافه ولتاژ را شامل میشود.
به بیان ساده:
- برقگیر: بیشتر در شبکههای قدرت و حفاظت در برابر صاعقه
- سرج ارستر: مفهومی عمومیتر برای حفاظت در برابر surge یا اضافه ولتاژ لحظهای
در بسیاری از منابع فنی، این دو واژه بسیار نزدیک یا حتی معادل در نظر گرفته میشوند.
کاربردهای سرج ارستر برق
سرج ارستر در صنایع و ساختمانهای مختلف کاربرد دارد و تقریباً هر جایی که تجهیزات برقی حساس وجود داشته باشد، استفاده از آن منطقی است.
مهمترین کاربردها:
- تابلوهای برق صنعتی و ساختمانی
- پستهای توزیع برق
- خطوط انتقال و توزیع
- ترانسفورماتورها
- سیستمهای اتوماسیون صنعتی
- PLC و سیستمهای کنترل
- مراکز داده و سرورها
- دوربینهای مداربسته
- سیستمهای اعلام حریق
- تجهیزات مخابراتی
- آسانسورها
- بیمارستانها و مراکز درمانی
- کارخانهها و خطوط تولید
- نیروگاهها
- سیستمهای خورشیدی و فتوولتائیک
در سیستمهای خورشیدی، سرج ارستر نقش بسیار مهمی دارد، زیرا پنلها و اینورترها در برابر صاعقه و نوسانات ولتاژ بسیار آسیبپذیر هستند. به همین دلیل استفاده از سرج ارستر در بخش DC و AC این سیستمها توصیه میشود.

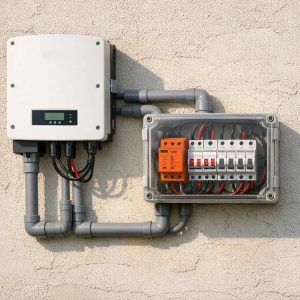

سرج ارستر در سیستمهای خورشیدی
با رشد انرژیهای تجدیدپذیر، استفاده از سرج ارستر در نیروگاههای خورشیدی به یک ضرورت تبدیل شده است. پنلهای خورشیدی معمولاً در فضاهای باز نصب میشوند و همین موضوع آنها را در معرض صاعقه و نوسانات شدید قرار میدهد.
چرا در سیستم خورشیدی به سرج ارستر نیاز داریم؟
- محافظت از پنلها در برابر صاعقه
- جلوگیری از آسیب دیدن اینورتر
- افزایش پایداری سیستم
- جلوگیری از کاهش راندمان
- افزایش طول عمر تجهیزات
در این سیستمها معمولاً از سرج ارسترهای مخصوص DC و AC استفاده میشود. انتخاب ولتاژ نامی و کلاس حفاظتی مناسب در اینجا اهمیت بسیار زیادی دارد.
معیارهای انتخاب سرج ارستر مناسب
انتخاب سرج ارستر مناسب فقط بر اساس قیمت یا برند انجام نمیشود. باید عوامل متعددی را در نظر گرفت تا تجهیزی انتخاب شود که واقعاً توان محافظت از سیستم را داشته باشد.
1. سطح ولتاژ سیستم
اولین عامل، ولتاژ نامی شبکه یا مدار است. سرج ارستر باید متناسب با ولتاژ کارکرد انتخاب شود.
2. نوع شبکه
تکفاز، سهفاز، AC یا DC بودن سیستم در انتخاب مدل مناسب تأثیر دارد.
3. سطح حفاظت مورد نیاز
بسته به حساسیت تجهیزات، ممکن است به کلاسهای مختلف حفاظتی نیاز باشد.
4. جریان تخلیه
توان سرج ارستر در هدایت جریان surge باید متناسب با میزان خطر منطقه باشد.
5. محل نصب
نصب در ورودی اصلی ساختمان با نصب در نزدیکی تجهیزات حساس تفاوت دارد.
6. استانداردهای فنی
سرج ارستر باید مطابق با استانداردهای معتبر تولید شده باشد.
7. شرایط محیطی
رطوبت، دما، گرد و غبار و شرایط آبوهوایی نیز در انتخاب نوع مناسب مؤثر هستند.
8. برند و کیفیت ساخت
سرج ارسترهای بیکیفیت ممکن است در زمان حادثه عمل نکنند و حتی خودشان به منبع خطر تبدیل شوند.
نحوه نصب سرج ارستر
نصب صحیح سرج ارستر به اندازه انتخاب درست آن اهمیت دارد. حتی بهترین سرج ارستر اگر بهدرستی نصب نشود، نمیتواند عملکرد مطلوبی داشته باشد.
نکات مهم در نصب:
- نصب در نزدیکترین نقطه به ورودی تغذیه
- اتصال صحیح و کوتاه به سیستم زمین
- استفاده از کابلهای با طول مناسب و کمترین خمیدگی
- رعایت دستورالعمل سازنده
- هماهنگی با سایر تجهیزات حفاظتی مانند فیوز و کلید
- بررسی دورهای و تست سلامت دستگاه
یکی از مهمترین نکات در نصب سرج ارستر، ارتینگ مناسب است. اگر سیستم زمین ضعیف باشد، تخلیه انرژی بهدرستی انجام نمیشود و حفاظت مؤثر نخواهد بود.
عمر مفید سرج ارستر و زمان تعویض آن
سرج ارسترها نیز مانند هر تجهیز حفاظتی دیگر، عمر محدودی دارند. هر بار که یک surge بزرگ را تخلیه میکنند، بخشی از ظرفیت حفاظتی آنها مصرف میشود. به همین دلیل باید بهصورت دورهای بررسی شوند.
نشانههای نیاز به تعویض:
- تغییر وضعیت نشانگر سلامت
- آسیب فیزیکی به بدنه
- داغ شدن غیرعادی
- افزایش دفعات عملکرد
- کاهش عملکرد حفاظتی
- عبور جریان نشتی غیرعادی
در بسیاری از مدلهای جدید، نشانگر وضعیت دستگاه وجود دارد که به کاربر اعلام میکند سرج ارستر هنوز سالم است یا باید تعویض شود.
تفاوت سرج ارستر با استابلایزر و UPS
برخی افراد تصور میکنند که سرج ارستر، استابلایزر و UPS همگی یک وظیفه دارند؛ در حالی که این ابزارها نقشهای متفاوتی ایفا میکنند.
سرج ارستر
برای حفاظت در برابر اضافه ولتاژهای لحظهای و شدید استفاده میشود.
استابلایزر
برای تنظیم و تثبیت ولتاژ در بازههای معمولی کاربرد دارد.
UPS
برای تأمین برق اضطراری در زمان قطع برق یا افت شدید ولتاژ به کار میرود.
در واقع این سه تجهیز میتوانند مکمل یکدیگر باشند، نه جایگزین هم. برای حفاظت کامل، استفاده همزمان از آنها در برخی سیستمها توصیه میشود.
مزایای استفاده از سرج ارستر
استفاده از سرج ارستر مزایای متعددی دارد که آن را به یک جزء حیاتی در سیستمهای برقی تبدیل کرده است.
مزایا:
- حفاظت از تجهیزات حساس
- کاهش خسارات مالی
- افزایش ایمنی
- افزایش طول عمر تجهیزات
- جلوگیری از توقف فعالیت
- عملکرد سریع و خودکار
- کاهش نیاز به تعمیرات
- مناسب برای انواع شبکهها و کاربردها
معایب یا محدودیتهای سرج ارستر
با وجود مزایای فراوان، سرج ارستر نیز محدودیتهایی دارد که باید به آنها توجه کرد.
- عمر محدود در برابر ضربات متعدد
- نیاز به نصب صحیح
- وابستگی به سیستم زمین مناسب
- عدم حفاظت کامل در برابر همه نوع خطاها
- لزوم انتخاب درست بر اساس شرایط شبکه
بنابراین سرج ارستر یک راهحل مطلق نیست، بلکه بخشی از یک سیستم حفاظتی کامل محسوب میشود.
جمعبندی
سرج ارستر برق یکی از مهمترین تجهیزات حفاظتی در شبکههای الکتریکی و الکترونیکی است که وظیفه آن مقابله با اضافه ولتاژهای ناگهانی و جلوگیری از آسیب به تجهیزات میباشد. این تجهیز در انواع مختلفی برای فشار ضعیف، متوسط، قوی، سیستمهای مخابراتی، دیتاسنترها و انرژی خورشیدی تولید میشود و انتخاب صحیح آن نقش مهمی در افزایش ایمنی و پایداری سیستم دارد.
در دنیای امروز که وابستگی به تجهیزات برقی و الکترونیکی روزبهروز بیشتر میشود، نادیده گرفتن حفاظت در برابر surge میتواند خسارات سنگینی به همراه داشته باشد. به همین دلیل، استفاده از سرج ارستر نهتنها یک انتخاب حرفهای، بلکه در بسیاری از موارد یک ضرورت فنی و اقتصادی است.
اگر قصد دارید از تجهیزات خود در برابر صاعقه، نوسانات شبکه و اختلالات الکتریکی محافظت کنید، انتخاب و نصب یک سرج ارستر مناسب میتواند بهترین سرمایهگذاری برای امنیت و پایداری سیستم شما باشد.
سوالات متداول (FAQ) درباره سرج ارستر
۱. سرج ارستر چگونه از تجهیزات من محافظت میکند؟
سرج ارستر مانند یک دروازهبان عمل میکند. در شرایط عادی ولتاژ در سطح نرمال است و ارستر غیرفعال است. به محض اینکه یک اضافه ولتاژ ناگهانی (Surge) ناشی از صاعقه یا نوسانات شبکه وارد مدار شود، سرج ارستر در کسری از ثانیه مقاومت داخلی خود را به شدت کاهش داده و انرژی مخرب را به سمت سیستم ارت (زمین) هدایت میکند. با این کار، ولتاژ اضافی هرگز به دستگاههای حساس شما نمیرسد.
۲. آیا نصب سرج ارستر بدون سیستم ارت (Earth) فایدهای دارد؟
خیر، کاملاً بیفایده است. سرج ارستر برای تخلیه انرژی اضافی نیاز به یک مسیر تخلیه دارد. اگر سیستم زمین (ارتینگ) ساختمان استاندارد نباشد یا اتصال ارستر به چاه ارت برقرار نباشد، انرژی اضافی جایی برای تخلیه نداشته و ارستر نمیتواند وظیفه خود را انجام دهد. قبل از نصب ارستر، حتماً از کیفیت و سلامت سیستم ارت ساختمان اطمینان حاصل کنید.

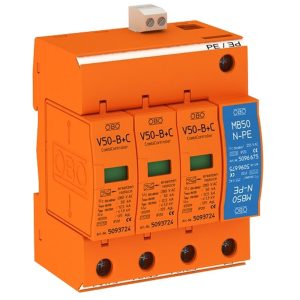

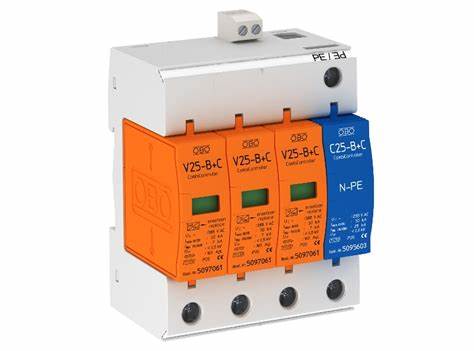

۳. تفاوت ارسترهای کلاس B، C و D در چیست؟
این کلاسبندی بر اساس محل نصب و توان تخلیه است:
- کلاس B (Type 1): در ورودی اصلی ساختمان نصب میشود و برای مقابله با ضربات مستقیم صاعقه طراحی شده است.
- کلاس C (Type 2): در تابلوهای توزیع ثانویه نصب شده و نوسانات باقیمانده از کلاس B را مهار میکند.
- کلاس D (Type 3): بسیار حساس است و مستقیماً کنار تجهیزات گرانقیمت (مثل سرور یا تجهیزات پزشکی) برای حفاظت نهایی نصب میشود.
۴. سرج ارستر چند سال عمر میکند و از کجا بفهمم خراب شده است؟
عمر ارستر به تعداد و شدت نوساناتی که تخلیه کرده بستگی دارد. اکثر ارسترهای مدرن دارای یک نشانگر وضعیت (Indicator) هستند. اگر رنگ این نشانگر سبز باشد، ارستر سالم است. اگر رنگ آن به قرمز یا نارنجی تغییر کرد، به این معنی است که کارتریج حفاظتی دستگاه به پایان عمر خود رسیده و باید سریعاً تعویض شود.
۵. آیا برای خانه و وسایل برقی معمولی هم نیاز به سرج ارستر دارم؟
بله، به شدت توصیه میشود. امروزه وسایل برقی مدرن (مانند یخچالهای هوشمند، ماشین لباسشوییهای دارای برد الکترونیکی، تلویزیونهای گرانقیمت و سیستمهای گیمینگ) دارای بردهای الکترونیکی ظریفی هستند که حتی با نوسانات کوچک برق به مرور زمان مستهلک یا ناگهان میسوزند. نصب یک سرج ارستر کلاس C در تابلو برق واحد مسکونی، ریسک سوختن این تجهیزات را تا حد زیادی کاهش میدهد.
