کلید بی‌ متال در تابلو برق چیست؟ راهنمای جامع و تخصصی

مقدمه

در سیستم‌های برق صنعتی و تابلوهای برق، حفاظت از موتورهای الکتریکی و تجهیزات در برابر اضافه‌بار یکی از مهم‌ترین موضوعات طراحی و بهره‌برداری محسوب می‌شود. یکی از مهم‌ترین تجهیزاتی که برای این منظور استفاده می‌شود کلید بی‌ متال (Thermal Overload Relay) است. کلید بی‌ متال نقش بسیار مهمی در جلوگیری از آسیب دیدن موتورهای الکتریکی، افزایش عمر تجهیزات و کاهش هزینه‌های تعمیرات دارد.

در این مقاله به صورت کامل و تخصصی با کلید بی‌ متال تابلو برق، نحوه عملکرد، اجزا، انواع، کاربردها، نحوه تنظیم و تفاوت آن با سایر تجهیزات حفاظتی آشنا می‌شویم.

جهت ساخت تابلو برق مدنظر خود همین الآن پروژه خود را در قسمت سفارش پروژه تابلو برق ثبت نمائید.

کلید بی‌ متال چیست؟

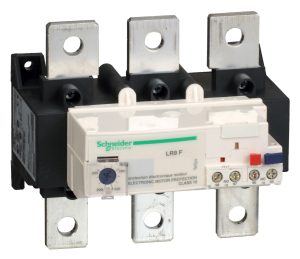

کلید بی‌ متال یا رله حرارتی اضافه بار یکی از تجهیزات حفاظتی در تابلو برق است که برای محافظت از الکتروموتورها در برابر جریان بیش از حد (Overload) استفاده می‌شود.

زمانی که جریان عبوری از موتور بیش از مقدار مجاز شود، بی‌ متال با استفاده از اختلاف ضریب انبساط دو فلز مختلف عمل کرده و مدار را قطع می‌کند. این کار باعث می‌شود موتور قبل از اینکه دچار سوختگی سیم‌پیچ یا آسیب جدی شود، از مدار خارج گردد.

به بیان ساده‌تر:

بی‌ متال مانند یک نگهبان حرارتی عمل می‌کند که وقتی جریان بیش از حد باعث گرم شدن مدار شود، وارد عمل شده و از تجهیزات محافظت می‌کند.

اهمیت استفاده از کلید بی‌ متال در تابلو برق

در سیستم‌های صنعتی، الکتروموتورها نقش بسیار مهمی دارند. اگر موتور بدون حفاظت مناسب کار کند، در شرایط اضافه بار ممکن است:

• سیم‌پیچ موتور بسوزد
• راندمان موتور کاهش یابد
• تجهیزات مکانیکی آسیب ببینند
• هزینه تعمیرات افزایش پیدا کند
• خط تولید متوقف شود

کلید بی‌ متال با تشخیص افزایش جریان و دمای موتور از بروز این مشکلات جلوگیری می‌کند.

به همین دلیل تقریباً در تمام تابلوهای برق صنعتی که دارای موتورهای الکتریکی هستند از بی‌متال استفاده می‌شود.

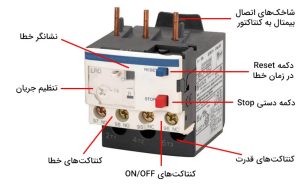

ساختار کلید بی‌ متال

کلید بی‌متال از چند بخش اصلی تشکیل شده است که هر کدام وظیفه خاصی دارند.

1. نوار بی‌ متال

مهم‌ترین بخش این تجهیز نوار بی‌متال است. این نوار از دو فلز مختلف تشکیل شده که ضریب انبساط متفاوتی دارند.

وقتی جریان زیاد از مدار عبور کند، گرما ایجاد می‌شود و این نوار خم می‌شود. خم شدن نوار باعث فعال شدن مکانیزم قطع مدار می‌شود.

2. المنت حرارتی

جریان عبوری از مدار از طریق المنت حرارتی عبور می‌کند. این المنت با افزایش جریان گرم شده و حرارت را به نوار بی‌متال منتقل می‌کند.

3. کنتاکت‌های کمکی کلید بی‌متال

بی‌متال دارای کنتاکت‌های کمکی برای کنترل مدار است:

• کنتاکت بسته (NC)
• کنتاکت باز (NO)

این کنتاکت‌ها برای قطع یا وصل مدار فرمان استفاده می‌شوند.

4. پیچ تنظیم جریان

یکی از مهم‌ترین بخش‌های بی‌متال پیچ تنظیم جریان است. با استفاده از این پیچ می‌توان محدوده جریان مورد نظر برای حفاظت موتور را تنظیم کرد.

5. دکمه ریست

پس از عملکرد بی‌متال، برای بازگشت به حالت اولیه باید آن را ریست کرد. این کار از طریق دکمه ریست انجام می‌شود.

نحوه عملکرد کلید بی‌ متال در تابلو برق

عملکرد بی‌متال بر اساس گرمایش ناشی از عبور جریان الکتریکی است.

مراحل عملکرد به صورت زیر است:

1. جریان از المنت حرارتی عبور می‌کند
2. در صورت افزایش جریان، المنت گرم می‌شود
3. گرما به نوار بی‌متال منتقل می‌شود
4. نوار بی‌متال خم می‌شود
5. مکانیزم قطع فعال می‌شود
6. کنتاکتور قطع شده و موتور خاموش می‌شود

نکته مهم این است که بی‌متال با تأخیر زمانی عمل می‌کند تا در برابر جریان‌های لحظه‌ای مانند جریان راه‌اندازی موتور قطع نشود.

انواع کلید بی‌ متال

بی‌متال‌ها بر اساس ویژگی‌های مختلفی دسته‌بندی می‌شوند.

1. بی‌متال دستی

در این نوع پس از عمل کردن بی‌متال باید به صورت دستی آن را ریست کرد.

2. بی‌متال اتوماتیک

در این مدل پس از خنک شدن سیستم، بی‌متال به صورت خودکار به حالت اولیه باز می‌گردد.

3. بی‌متال قابل تنظیم

این نوع بی‌متال دارای محدوده تنظیم جریان است و می‌توان آن را برای موتورهای مختلف تنظیم کرد.

4. بی‌متال دیجیتال

در برخی تابلوهای پیشرفته از رله‌های اضافه بار دیجیتال استفاده می‌شود که دقت بالاتری دارند.

تفاوت کلید بی‌ متال با فیوز

یکی از سوالات رایج در برق صنعتی تفاوت بی‌متال و فیوز است.

فیوز

• محافظت در برابر اتصال کوتاه
• قطع سریع مدار
• یکبار مصرف

کلید بی‌ متال

• محافظت در برابر اضافه بار
• قطع با تأخیر زمانی
• قابل تنظیم و قابل ریست

در اکثر تابلوهای برق صنعتی از ترکیب فیوز و بی‌متال استفاده می‌شود تا حفاظت کامل فراهم شود.

تفاوت کلید بی‌ متال با کلید حرارتی

کلید حرارتی (MPCB) در واقع ترکیبی از بی‌متال و کلید محافظ اتصال کوتاه است.

ویژگی‌های کلید حرارتی:

• حفاظت اضافه بار
• حفاظت اتصال کوتاه
• قطع مستقیم مدار قدرت

در حالی که بی‌متال فقط مدار فرمان را قطع می‌کند.

کاربردهای بی‌متال در صنعت

بی‌متال در صنایع مختلف کاربرد گسترده‌ای دارد، از جمله:

• تابلو برق صنعتی
• پمپ‌ها
• کمپرسورها
• فن‌های صنعتی
• سیستم‌های تهویه
• خطوط تولید کارخانه‌ها
• نوار نقاله‌ها
• ماشین‌آلات صنعتی

در تمامی این سیستم‌ها وجود بی‌متال باعث افزایش ایمنی و طول عمر تجهیزات می‌شود.

نحوه تنظیم بی‌متال

تنظیم صحیح بی‌متال اهمیت بسیار زیادی دارد. اگر بی‌متال اشتباه تنظیم شود، ممکن است:

• زودتر از حد لازم قطع کند
• یا از موتور محافظت نکند

مراحل تنظیم بی‌متال

1. بررسی پلاک موتور
2. پیدا کردن جریان نامی موتور (Rated Current)
3. تنظیم پیچ بی‌متال روی همان مقدار یا کمی بالاتر

به طور معمول مقدار تنظیم بی‌متال حدود ۱.۰۵ تا ۱.۱ برابر جریان نامی موتور در نظر گرفته می‌شود.

نحوه نصب بی‌متال در تابلو برق

بی‌متال معمولاً در زیر کنتاکتور نصب می‌شود.

ترتیب تجهیزات در مدار قدرت معمولاً به شکل زیر است:

منبع تغذیه → فیوز یا کلید اتوماتیک → کنتاکتور → بی‌متال → موتور

در صورت افزایش جریان، بی‌متال مدار فرمان کنتاکتور را قطع کرده و موتور خاموش می‌شود.

همچنین بخوانید: سوییچ شبکه

مزایای استفاده از بی‌متال

استفاده از بی‌متال در تابلو برق مزایای زیادی دارد:

• محافظت از موتور در برابر اضافه بار
• جلوگیری از سوختن سیم‌پیچ
• افزایش عمر تجهیزات
• کاهش هزینه تعمیرات
• افزایش ایمنی سیستم
• قابلیت تنظیم جریان
• نصب ساده در تابلو برق

معایب بی‌متال

با وجود مزایای زیاد، بی‌متال محدودیت‌هایی نیز دارد:

• عدم حفاظت در برابر اتصال کوتاه
• تأثیر دمای محیط بر عملکرد
• دقت کمتر نسبت به رله‌های دیجیتال

به همین دلیل در سیستم‌های صنعتی معمولاً از چند سیستم حفاظتی به صورت ترکیبی استفاده می‌شود.

نکات مهم هنگام انتخاب بی‌متال

برای انتخاب بی‌متال مناسب باید چند نکته مهم را در نظر گرفت:

• جریان نامی موتور
• توان موتور
• نوع کاربرد موتور
• برند سازنده
• محدوده تنظیم جریان
• هماهنگی با کنتاکتور

انتخاب بی‌متال مناسب باعث عملکرد دقیق‌تر سیستم حفاظتی می‌شود.

بهترین برندهای کلید بی‌متال

در بازار تجهیزات برق صنعتی برندهای مختلفی وجود دارند که بی‌متال تولید می‌کنند. برخی از برندهای معتبر عبارتند از:

• Schneider Electric

• Siemens

• ABB
• LS

• Himel

استفاده از برندهای معتبر باعث افزایش دقت و طول عمر سیستم حفاظتی می‌شود.

عیب‌یابی کلید بی‌متال

گاهی ممکن است بی‌متال به درستی عمل نکند. برخی از دلایل رایج عبارتند از:

• تنظیم اشتباه جریان
• خرابی المنت حرارتی
• خرابی کنتاکت‌ها
• دمای محیط بالا
• اضافه بار واقعی در موتور

در چنین شرایطی باید ابتدا جریان موتور و وضعیت مدار بررسی شود.

تحلیل منحنی‌های عملکرد و کلاس‌های عملیاتی (Class)

در تحلیل مهندسی کلید بی متال، یکی از مفاهیم حیاتی، رابطه بین مقدار جریان و زمان عمل می‌کند که با منحنی زمان-جریان (Time-Current Curve) شناخته می‌شود. از آنجایی که موتورها در لحظه راه‌اندازی (Starting) با جریان بسیار بالایی (معمولاً ۵ تا ۷ برابر جریان نامی) مواجه هستند، کلید بی متال نباید بلافاصله قطع شود.

در اینجا مفهوم “کلاس‌های عملیاتی” مطرح می‌شود. بی‌متال‌ها معمولاً در سه کلاس دسته‌بندی می‌شوند:

• کلاس ۱۰ (Class 10): برای موتورهایی که زمان استارت کوتاهی دارند.
• کلاس ۲۰ (Class 20): برای موتورهای سنگین‌تر با زمان استارت متوسط.
• کلاس ۳۰ (Class 30): برای موتورهایی با بار بسیار سنگین که نیاز به زمان استارت طولانی دارند.

انتخاب کلاس اشتباه می‌تواند منجر به سوختن موتور در زمان استارت یا قطع شدن مداوم و بی‌مورد موتور شود.

بررسی تأثیر عدم تعادل فازها و افت ولتاژ

یکی از دلایل پنهان سوختن موتورها، عدم تعادل ولتاژ یا جریان بین فازهاست. اگر یکی از فازها دچار افت ولتاژ شود، جریان در فازهای دیگر به شدت افزایش می‌یابد تا توان مورد نیاز موتور جبران شود. کلید بی متال با تشخیص این افزایش جریان در فازهای سالم، از آسیب دیدن سیم‌پیچ جلوگیری می‌کند. با این حال، باید توجه داشت که در صورت بروز عدم تعادل شدید، سرعت پاسخ‌دهی بی‌متال ترمیک ممکن است کمی از رله‌های الکترونیکی کمتر باشد، زیرا رله‌های الکترونیکی مستقیماً جریان هر فاز را به صورت مجزا و با دقت بسیار بالا پایش می‌کنند.

تفاوت فنی رله‌های ترمیک و الکترونیکی

در انتخاب کلید بی متال برای پروژه‌های حساس، مهندسان باید بین مدل‌های ترمیک و الکترونیکی تفاوت قائل شوند:

1. بی‌متال ترمیک: از قانون انبساط فلزات استفاده می‌کند. مزیت آن قیمت پایین و سادگی است، اما عیب آن حساسیت به دمای محیط است. اگر دمای داخل تابلو بالا برود، بی‌متال زودتر عمل می‌کند.
2. بی‌متال الکترونیکی: از حسگرهای جریان (CT) برای اندازه‌گیری استفاده می‌کند. این مدل‌ها کاملاً نسبت به دمای محیط بی‌تفاوت هستند و قابلیت تنظیم دقیق زمان تأخیر (Delay Time) را نیز دارند، که آن‌ها را برای صنایع پیشرفته مناسب می‌سازد.

جدول راهنمای عیب‌یابی سریع (Troubleshooting)

جمع‌بندی

کلید بی‌متال یکی از مهم‌ترین تجهیزات حفاظتی در تابلوهای برق صنعتی است که وظیفه آن محافظت از موتورهای الکتریکی در برابر اضافه بار می‌باشد. این تجهیز با استفاده از اختلاف ضریب انبساط دو فلز، افزایش جریان را تشخیص داده و با قطع مدار فرمان از آسیب دیدن موتور جلوگیری می‌کند.

استفاده صحیح از بی‌متال باعث افزایش ایمنی، کاهش هزینه‌های تعمیرات و افزایش طول عمر تجهیزات صنعتی می‌شود. به همین دلیل شناخت دقیق نحوه عملکرد، تنظیم صحیح و انتخاب مناسب آن برای مهندسان برق و تکنسین‌های صنعتی اهمیت بسیار زیادی دارد.
