مقدمه
در صنعت برق قدرت، بسیاری از عملکردهای مهم سیستمهای کنترلی و توزیع، به تجهیزاتی وابستهاند که شاید در نگاه اول ساده به نظر برسند، اما در عمل نقشی تعیینکننده در ایمنی، بهرهبرداری، مانور، انتخاب مسیر جریان و تغییر وضعیت مدارها دارند. «کلید گردان» یا Cam Switch / Rotary Switch یکی از همین تجهیزات است. این کلید به دلیل ساختار مکانیکی مطمئن، امکان ایجاد چندین وضعیت کاری، سهولت نصب، قیمت مناسب و قابلیت استفاده در انواع تابلوهای برق، از گذشته تا امروز جایگاه ویژهای در برق قدرت، تابلوسازی صنعتی، ماشینآلات، سیستمهای راهاندازی موتور و مدارهای اندازهگیری داشته است.
اگرچه امروزه رلههای هوشمند، PLCها، HMIها و تجهیزات الکترونیکی پیشرفته در بسیاری از فرآیندها به کار گرفته میشوند، اما هنوز هم در تعداد زیادی از کاربردهای صنعتی، کلید گردان بهعنوان یک راهحل ساده، اقتصادی، قابل اعتماد و کماستهلاک استفاده میشود. از تابلوهای توزیع کمولتاژ گرفته تا مدارهای فرمان موتور، از انتخاب فاز در آمپرمتر و ولتمتر تا سوئیچکردن بین شبکه و ژنراتور، این کلیدها حضوری پررنگ دارند. در این مقاله، بهصورت جامع و کاربردی با مفهوم کلید گردان در برق قدرت، اجزا، نحوه عملکرد، مزایا، محدودیتها، انواع، کاربردها و نکات مهم انتخاب آن آشنا میشویم.
جهت ساخت تابلو برق مدنظر خود همین الآن پروژه خود را در قسمت سفارش پروژه تابلو برق ثبت نمائید.
کلید گردان چیست؟
کلید گردان نوعی کلید الکترومکانیکی چندحالته است که عملکرد آن بر پایه چرخش یک محور مرکزی انجام میشود. با چرخاندن دسته کلید در زوایای مشخص، بادامکها یا صفحات مکانیکی داخلی باعث باز و بسته شدن کنتاکتها در آرایشهای گوناگون میشوند. به همین دلیل، یک کلید گردان میتواند بهجای چند کلید مستقل، چندین وضعیت مختلف یک مدار را تنها با یک عمل مکانیکی کنترل کند.
برخلاف کلیدهای ساده روشن/خاموش که معمولاً فقط دو وضعیت دارند، کلیدهای گردان میتوانند دارای وضعیتهای متعددی مثل 0-1، 0-1-2، 1-0-2، ستاره-صفر-مثلث، چپ-خاموش-راست، یا انتخاب فازهای R-S-T باشند. همین قابلیت چندحالته بودن باعث شده در مدارهای قدرت و فرمان بسیار پرکاربرد باشند.

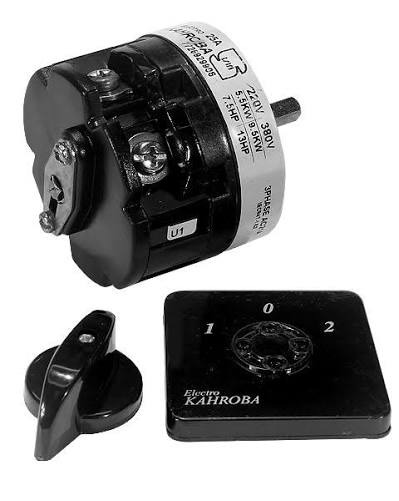

ساختمان و اجزای اصلی کلید گردان
برای درک بهتر عملکرد این تجهیز، باید اجزای اصلی آن را بشناسیم:
1. دسته یا اهرم (Handle)
بخشی است که اپراتور آن را میچرخاند. طراحی دسته میتواند ساده، قفلدار، پنلی یا با امکان نصب روی درب تابلو باشد. شکل و اندازه دسته در ایمنی و سهولت کاربری اهمیت زیادی دارد.
2. شفت یا محور (Shaft)
چرخش دسته از طریق شفت به قسمتهای داخلی منتقل میشود. شفت باید استحکام مکانیکی کافی داشته باشد و بدون لقی کار کند تا وضعیت کنتاکتها دقیق و پایدار بماند.
3. بادامکها (Cams)
بادامکها مهمترین بخش عملکردی کلید هستند. این قطعات با فرم خاص خود تعیین میکنند که در هر موقعیت چرخش، کدام کنتاکتها باز یا بسته شوند. در واقع منطق عملکرد کلید گردان در طراحی بادامکها نهفته است.
4. کنتاکتهای ثابت و متحرک (Contacts)
این کنتاکتها از جنس مواد رسانا با مقاومت مکانیکی و حرارتی مناسب ساخته میشوند. کیفیت کنتاکتها در کاهش افت ولتاژ، جلوگیری از جرقه شدید، دوام کلید و قابلیت عبور جریان بسیار مؤثر است.
5. بدنه عایقی (Housing)
بدنه معمولاً از مواد عایق مقاوم در برابر حرارت، ضربه و تنش الکتریکی ساخته میشود. این بخش علاوه بر حفاظت مکانیکی، ایمنی اپراتور و جداسازی الکتریکی اجزا را نیز تأمین میکند.
6. مکانیزم موقعیتدهی (Detent Mechanism)
این مکانیزم موجب میشود دسته در هر وضعیت بهصورت دقیق در جای خود قرار گیرد و بین حالات مختلف سر نخورَد. این موضوع در تابلوهای صنعتی بسیار مهم است.
نحوه عملکرد کلید گردان
اساس کار کلید گردان، تبدیل حرکت دورانی اپراتور به تغییر وضعیت الکتریکی کنتاکتهاست. وقتی دسته میچرخد، بادامکها نیز میچرخند و بسته به فرم خود، برخی کنتاکتها را وصل و برخی دیگر را قطع میکنند. این تغییرات میتوانند همزمان، ترتیبی یا با توالی خاص انجام شوند. به همین دلیل، کلید گردان میتواند برای کاربردهایی استفاده شود که در آنها باید در هر مرحله، مسیر خاصی برای جریان برقرار شود.
برای مثال، در یک کلید انتخاب ولتمتر، با هر چرخش دسته، ولتمتر به یکی از ولتاژهای فازی یا خطی متصل میشود. در یک کلید چپگرد/راستگرد، با تغییر وضعیت دسته، ترتیب دو فاز جابهجا میشود و جهت چرخش موتور عوض میشود. در یک کلید ستاره-مثلث نیز ابتدا سیمپیچها در حالت ستاره قرار میگیرند و سپس پس از عبور از وضعیت صفر، در حالت مثلث قرار میگیرند.
چرا کلید گردان در برق قدرت مهم است؟
اهمیت کلید گردان در صنعت برق قدرت از چند جهت قابل بررسی است:
- امکان ایجاد چند وضعیت مختلف با یک تجهیز واحد
- سادگی عملکرد و عدم نیاز به سیستم کنترل پیچیده
- مناسب بودن برای محیطهای صنعتی و تابلوهای برق
- اطمینان عملکرد بالا در شرایط کاری معمول
- هزینه خرید و نگهداری پایین
- قابلیت استفاده در مدارهای قدرت، فرمان و اندازهگیری
- سهولت آموزش اپراتور برای استفاده از آن
در واقع، در بسیاری از کاربردها نیازی به اتوماسیون پیچیده نیست و یک کلید گردان استاندارد میتواند همان عملکرد موردنیاز را بهخوبی و با اطمینان بالا انجام دهد.
انواع کلیدهای گردان بر اساس کاربرد
1. کلید گردان روشن/خاموش (ON/OFF)
این نوع سادهترین مدل کلید گردان است و معمولاً برای قطع و وصل دستی یک مدار استفاده میشود. هرچند از نظر عملکرد شبیه کلیدهای ساده است، اما در برخی تابلوها به دلیل طراحی پنلی، ظاهر مناسبتر و مقاومت مکانیکی بالاتر، از نوع گردان استفاده میشود.
کاربردها:
- قطع و وصل بارهای عمومی
- ایزولاسیون دستی مدار
- روشن و خاموش کردن تجهیزات کمکی تابلو
2. کلید گردان چندحالته
این نوع کلید دارای چند موقعیت مختلف است و میتواند برای انتخاب سطوح کاری متفاوت به کار رود. مثلاً در سیستمهای گرمایشی، فنها، مقاومتهای پلهای یا بارهای چندسطحی از این کلید استفاده میشود.
کاربردها:
- کنترل مرحلهای هیترها
- انتخاب سرعت فن
- تغییر سطح توان یا بار
- انتخاب مدهای کاری ماشینآلات
3. کلید آمپرمتر
یکی از متداولترین کاربردهای کلید گردان در تابلوهای برق، انتخاب فاز برای نمایش جریان توسط یک آمپرمتر است. بهجای نصب سه آمپرمتر مجزا، با استفاده از یک آمپرمتر و یک کلید گردان میتوان جریان هر سه فاز را مشاهده کرد.
ویژگیها:
- صرفهجویی در فضا و هزینه
- امکان انتخاب فاز R، S و T
- استفاده به همراه ترانس جریان (CT)
نکته مهم: در طراحی این نوع کلید باید دقت شود که مدار ثانویه CT بهصورت ناایمن باز نماند؛ زیرا باز ماندن ثانویه ترانس جریان میتواند خطرناک باشد.
4. کلید ولتمتر
این نوع کلید برای انتخاب ولتاژهای مختلف در یک سیستم سهفاز استفاده میشود. اپراتور میتواند با چرخاندن دسته، ولتاژ بین فازها یا بین هر فاز و نول را اندازهگیری کند.
کاربردها:
- اندازهگیری ولتاژ R-S، S-T و T-R
- اندازهگیری ولتاژ فاز به نول
- پایش وضعیت شبکه در تابلوهای توزیع
5. کلید ستاره-مثلث
یکی از شناختهشدهترین انواع کلید گردان در راهاندازی موتورهای القایی سهفاز است. در این روش، ابتدا موتور در حالت ستاره راهاندازی میشود تا جریان شروع به کار کاهش یابد، سپس بعد از رسیدن به شرایط مناسب، کلید در وضعیت مثلث قرار میگیرد.
مزایا:
- کاهش جریان راهاندازی
- کاهش ضربه مکانیکی به موتور و بار
- مناسب برای موتورهایی با قابلیت راهاندازی ستاره-مثلث
محدودیتها:
- فقط برای موتورهایی قابل استفاده است که ترمینالبندی مناسب داشته باشند
- گشتاور راهاندازی در حالت ستاره کاهش مییابد
- برای بارهای سنگین در لحظه شروع ممکن است مناسب نباشد
6. کلید تبدیل یا چنجاور (Changeover Switch)
این کلید برای انتقال دستی بار بین دو منبع تغذیه استفاده میشود؛ برای مثال بین برق شهر و ژنراتور، یا بین دو فیدر مستقل. در بسیاری از تابلوهای اضطراری و سیستمهای رزرو، این کلید بسیار حیاتی است.
کاربردها:
- تابلو برق اضطراری
- سوییچ بین شبکه و دیزل ژنراتور
- انتخاب بین دو ورودی مستقل برق
نکته بسیار مهم: در کلیدهای تبدیل باید اینترلاک مکانیکی یا آرایش کنتاکتی بهگونهای باشد که دو منبع هرگز همزمان به هم متصل نشوند؛ زیرا این موضوع میتواند خسارات سنگینی ایجاد کند.
7. کلید چپگرد/راستگرد (Reversing Switch)
این کلید با تعویض جای دو فاز، جهت چرخش موتور سهفاز را تغییر میدهد. در ماشینآلاتی که نیاز به حرکت رفت و برگشتی دارند، این نوع کلید بسیار کاربردی است.
کاربردها:
- جرثقیلها و بالابرها
- وینچها
- نوار نقالههای دوطرفه
- ماشینآلات کارگاهی
توجه: تغییر جهت موتور باید در شرایط مناسب و مطابق دستورالعمل سازنده انجام شود تا از تنشهای مکانیکی و الکتریکی جلوگیری شود.
8. کلید گردان ایزولاتور

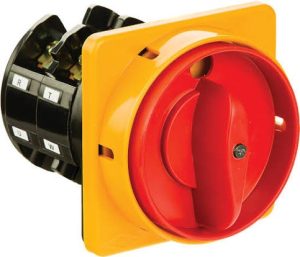

در برخی موارد از کلید گردان بهعنوان کلید قطعکننده اصلی تابلو استفاده میشود. این کلیدها معمولاً با دسته بیرونی روی درب تابلو نصب میشوند و برای جداسازی ایمن مدار در زمان تعمیرات یا سرویس کاربرد دارند.
ویژگیها:
- قابلیت قفلپذیری در حالت قطع
- مناسب برای نصب روی درب تابلو
- افزایش ایمنی تعمیرات
9. کلید انتخاب حالت کاری
در مدارهای فرمان، از کلیدهای گردان برای انتخاب حالتهای Manual / Off / Auto یا Local / Remote استفاده میشود. این نوع کلیدها در اتوماسیون صنعتی بسیار رایج هستند.
کاربردها:
- انتخاب کنترل دستی یا خودکار
- انتخاب فرمان محلی یا از راه دور
- انتخاب مد بهرهبرداری عادی، تست یا اضطراری
دستهبندی کلیدهای گردان از نظر ساختار
کلیدهای گردان را میتوان از دیدگاه ساختاری نیز طبقهبندی کرد:
تکپل، دوپل، سهپل و چندپل
بسته به تعداد مسیرهایی که همزمان قطع و وصل میشوند، کلید ممکن است تکپل یا چندپل باشد. در سیستمهای سهفاز معمولاً از مدلهای سهپل و چهارپل استفاده میشود.
با برگشت فنری و بدون برگشت فنری
در برخی مدلها، کلید پس از رها شدن به موقعیت اولیه بازمیگردد. این ویژگی در فرمانهای لحظهای مفید است.
با صفر وسط یا بدون صفر
بعضی کلیدها دارای حالت میانی صفر هستند، مانند چپ-صفر-راست یا ستاره-صفر-مثلث. این وضعیت برای ایمنی و جلوگیری از انتقال ناگهانی بین دو حالت اهمیت دارد.
پنلی، ریلی و دربتابلویی
نوع نصب کلید نیز مهم است. برخی مدلها روی صفحه تابلو نصب میشوند، برخی داخل تابلو و بعضی با مکانیزم رابط روی درب تابلو قرار میگیرند.
همچنین بخوانید: اینترفیس اعلام حریق
مزایای کلیدهای گردان
کلیدهای گردان مزایای متعددی دارند که سبب محبوبیت آنها در صنعت شده است:
- سادگی و قابلیت اطمینان بالا: قطعات مکانیکی مشخص و آزموده دارند.
- عمر مکانیکی مناسب: در صورت انتخاب صحیح و بهرهبرداری درست، طول عمر خوبی دارند.
- تنوع زیاد: برای انواع کاربردهای اندازهگیری، قدرت و فرمان موجودند.
- اشغال فضای کم: نسبت به استفاده از چند کلید جداگانه جمعوجورتر هستند.
- کاربری آسان: اپراتور بهوضوح وضعیت کلید را تشخیص میدهد.
- قیمت مناسب: در مقایسه با بسیاری از راهکارهای اتوماتیک، اقتصادیتر هستند.
- نگهداری ساده: عیبیابی و تعویض آنها آسان است.
محدودیتها و معایب
با وجود مزایا، کلید گردان در همه شرایط بهترین انتخاب نیست. برخی محدودیتهای آن عبارتاند از:
- برای سوئیچینگ بسیار پرتکرار مناسب نیست، مگر در مدلهای خاص
- در جریانهای بالا باید با دقت بسیار انتخاب شود
- در برخی کاربردها نیاز به اینترلاک یا حفاظت تکمیلی دارد
- در صورت کیفیت پایین، امکان جرقه، داغ شدن یا استهلاک کنتاکتها وجود دارد
- در مقایسه با سیستمهای اتوماتیک، فاقد منطق کنترلی پیشرفته است
نکات مهم در انتخاب کلید گردان مناسب
انتخاب صحیح کلید گردان از بروز بسیاری از مشکلات جلوگیری میکند. مهمترین پارامترها عبارتاند از:
1. جریان نامی (Rated Current)
باید متناسب با جریان بار یا شرایط مدار انتخاب شود. انتخاب کلید با جریان نامی پایینتر از نیاز، منجر به داغشدن، سوختگی کنتاکت و کاهش عمر تجهیز میشود.
2. ولتاژ کاری و ولتاژ عایقی
ولتاژ نامی کلید باید با سطح ولتاژ سیستم مطابقت داشته باشد. همچنین ولتاژ عایقی و تحمل ضربهای آن باید برای محیط نصب مناسب باشد.
3. تعداد پلها و تعداد وضعیتها
باید مشخص شود کلید چند مسیر را همزمان کنترل میکند و چند موقعیت عملکردی لازم است.
4. دیاگرام کنتاکتی
مهمترین بخش انتخاب، بررسی دقیق نقشه کنتاکتی کلید است. دو کلید با ظاهر مشابه ممکن است منطق داخلی کاملاً متفاوتی داشته باشند.
5. نوع بار
سوئیچکردن بار مقاومتی، القایی یا موتوری شرایط متفاوتی دارد. برای بارهای موتوری باید رده کاری مناسب انتخاب شود.
6. درجه حفاظت (IP)
اگر کلید در محیطهای مرطوب، غبارآلود یا صنعتی سنگین نصب میشود، باید درجه حفاظت مناسب داشته باشد.
7. شرایط نصب و ابعاد
فضای داخل تابلو، نوع نصب، طول شفت، نوع دسته و امکان نصب روی درب تابلو همگی در انتخاب اثرگذارند.
8. استاندارد و برند سازنده
تجهیزات دارای استاندارد معتبر و برند خوشنام، معمولاً کیفیت ساخت، تحمل حرارتی و دوام بهتری دارند.
کاربرد کلید گردان در تابلوهای برق
در تابلوهای برق قدرت و فرمان، کلیدهای گردان در بخشهای مختلف دیده میشوند:
- انتخاب ولتاژ و جریان برای ابزارهای اندازهگیری
- کلید اصلی قطع و وصل دستی تابلو
- چنجاور بین برق اصلی و اضطراری
- راهاندازی ستاره-مثلث موتور
- تغییر جهت حرکت موتور
- انتخاب مد دستی/اتوماتیک
- انتخاب سرعت یا مرحله عملکرد دستگاه
در واقع، هرجا نیاز به انتخاب یک وضعیت از میان چند وضعیت وجود داشته باشد، احتمالاً کلید گردان یکی از گزینههای اصلی طراحی است.
نکات ایمنی در بهرهبرداری
استفاده نادرست از کلید گردان میتواند خطرناک باشد؛ بنابراین رعایت نکات زیر ضروری است:
- همیشه کلید متناسب با جریان و ولتاژ مدار انتخاب شود.
- در کاربردهای قدرت، از کلیدهای بیکیفیت و بدون استاندارد استفاده نشود.
- هنگام تعویض وضعیت در مدارهای موتوری، شرایط توقف یا کاهش بار رعایت شود.
- در کلیدهای چنجاور، از عدم اتصال همزمان دو منبع اطمینان حاصل شود.
- اتصالات سیمها به ترمینالها کاملاً محکم باشند تا از داغی و جرقه جلوگیری شود.
- وضعیت کلیدها باید روی تابلو بهوضوح برچسبگذاری شود.
- در زمان تعمیرات، کلیدهای ایزولاتور در حالت قطع قفل شوند.
تفاوت کلید گردان با سلکتور سوئیچ و کلیدهای اتوماتیک
گاهی کلید گردان با سلکتور سوئیچهای فرمان یا کلیدهای اتوماتیک اشتباه گرفته میشود. از نظر مفهومی، سلکتور سوئیچ نیز نوعی کلید گردان است؛ اما در صنعت، معمولاً سلکتورهای فرمان برای جریانهای پایین و ارسال سیگنال کنترلی استفاده میشوند، در حالی که برخی کلیدهای گردان میتوانند مستقیماً در مدار قدرت نیز به کار روند. همچنین کلیدهای اتوماتیک مانند کلیدهای محافظ موتور یا MCCB علاوه بر قطع و وصل، وظیفه حفاظت در برابر اضافهبار و اتصال کوتاه را هم بر عهده دارند؛ در حالی که کلید گردان غالباً تجهیزی برای «سوئیچینگ و انتخاب وضعیت» است، نه حفاظت.
جمعبندی
کلید گردان یکی از تجهیزات کلیدی و پرکاربرد در برق قدرت و تابلوهای صنعتی است که با وجود ساختار نسبتاً ساده، قابلیتهای بسیار متنوعی ارائه میدهد. این کلیدها میتوانند برای قطع و وصل، انتخاب فاز، تغییر جهت موتور، راهاندازی ستاره-مثلث، تبدیل منبع تغذیه و انتخاب حالتهای مختلف کنترلی به کار روند. مزایایی مانند سادگی، قیمت مناسب، تنوع کاربرد، دوام قابل قبول و سهولت بهرهبرداری باعث شدهاند کلیدهای گردان هنوز هم جایگاه مهمی در صنعت داشته باشند.
با این حال، انتخاب این تجهیز باید بر اساس مشخصات فنی دقیق، نوع بار، تعداد پلها، تعداد وضعیتها، جریان نامی، ولتاژ کاری، کلاس عایقی و شرایط محیطی انجام شود. یک انتخاب درست نهتنها عملکرد صحیح مدار را تضمین میکند، بلکه سطح ایمنی، پایداری و عمر مفید سیستم را نیز افزایش میدهد. اگر طراحی تابلو یا سیستم قدرت بهدرستی انجام شود، کلید گردان میتواند سالها بدون مشکل، بخشی مطمئن از مدار شما باشد.
